LDF 5, LDF 5 ac

The LDF (Lite  dish feed) is  an outdoor  wireless system  with a built-in antenna, meant to  be installed on  satellite
offset dish antennas.

Assembly

The device  is  compatible with  standard  offset  dishes, commonly used for  satellite  television.  The offset mount  is
universal at 40 mm diameter, and the LDF can easily be placed inside it. To attach the Ethernet cable to the LDF
unit, follow these steps:

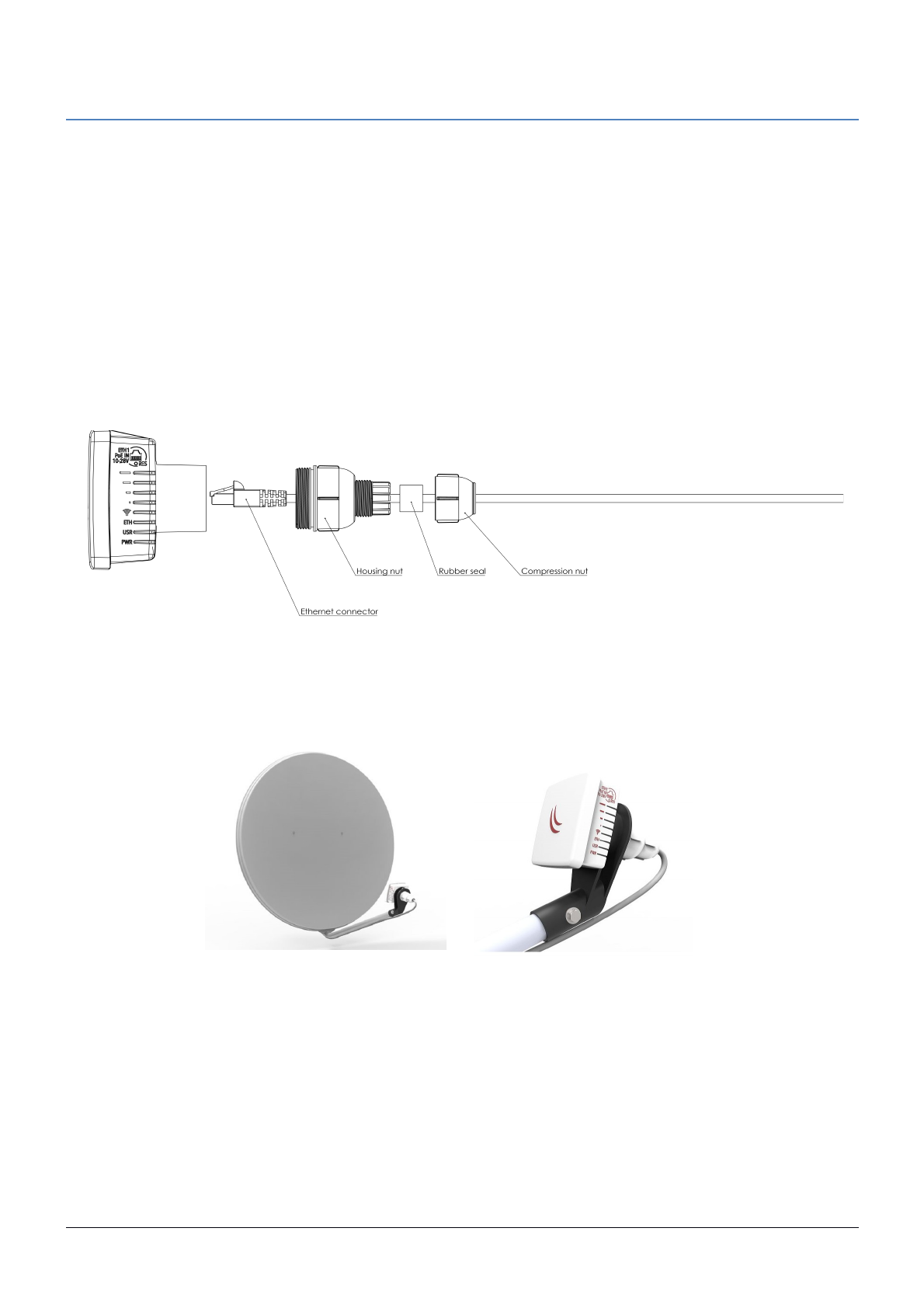

1. Assemble all components as shown in the illustration. If using pre-made cables, cut the rubber seal on one

side, to put it onto the cable. Self crimped cables should be crimped after the seal is on the cable;

2. Connect Ethernet cable to Ethernet connector on LDF;
3. Attach Housing nut to LDF body by rotating clockwise;
4. Slide rubber seal into housing nut, then close the waterproof gland by turning compression nut clockwise.

Assembling on dish

Please ensure to mount the LDF unit on the offset mount in the proper position as shown in the picture to the right.
Unit facing upwards to the dish.

The   dish   will   act   as   a   reflector,   amplifying   the   signal.  The   final   position   of   your   assembly   should   be   placed   and
installed on the pole or wall as shown on the picture to the left.

See mikrotik.com/products for the latest version of this document.

Document #52844 Modified on: 24.OCT.2019
