8

SK1,  SK2  –  защитный  термостат  без  автовоз-
врата;
SK3 – термостат задержки выключения двига-
телей;
SK4 – терморегулятор.

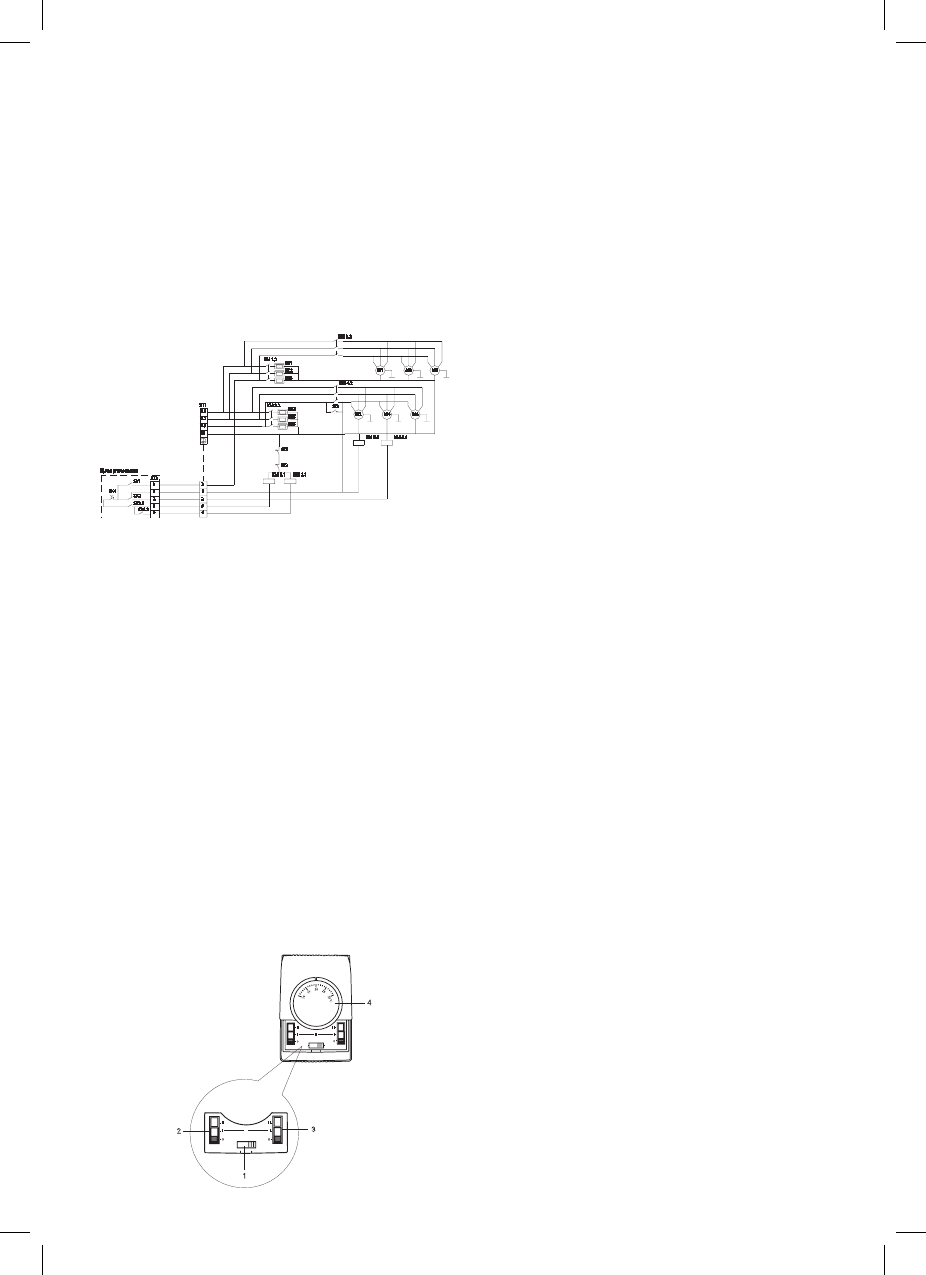

Схема  электрическая  принципиальная  те-
пловой завесы ВНС-D25-T24

L1
L2
L3
N

ЕК1
ЕК2
ЕК3

КМ 2.2

ЕК4
ЕК5
ЕК6

КМ 3.2

КМ 4.2

M2

КМ 3.1

КМ 4.1

XT1

КМ 1.2

1
2
5

3

6

КМ 2.1

КМ 1.1

SK2

SK1

SK3

SA1

Пульт управления

SK4

SA3.1

SA2

ХТ2

1
2
5

3

6

M4

M6

M1

M3

M5

SA3.2

КМ1-КМ4 – контактор магнитный;
М1-М6 – вентилятор;
ЕК1-ЕК6 – электронагреватели;
XT1, XT2 – колодка клеммная;
SA1 – сетевой выключатель;
SA2 – переключатель режима вентиляции;
SA3 – выключатель нагревателей;
SK1, SK2 – защитный термостат без автовоз-
врата;
SK3  –  термостат  задержки  выключения  дви-
гателей;
SK4 – терморегулятор.

Управление прибором

Управление  завесами  ВНС-D20-Т18  (BS/MG/
MS),  ВНС-D22-Т18  (BS/MG/MS),  ВНС-D25-Т24
(BS/MG/MS) осуществляется с помощью про-
водного  пульта  управления  АЕ-Р201DМ  (см.
рис. ниже)

ON

OFF

ON

OFF

1. Выключатель завесы;
2. Переключатель  режимов  производительно-

сти по воздуху;

3. Переключатель режимов мощности;
4. Терморегулятор.

ПРИМЕЧАНИЕ:

Перед  включением  завесы  выключатель  основ-
ной  выключатель  (1)  пульта  управления  должен
находиться в положении «Off».

Вентиляция без подогрева потока воздуха.
ВКЛЮЧЕНИЕ.

 Для включения завесы в режим

вентиляции (без нагрева) необходимо переве-
сти  переключатель  (3)  в  положение  «0»  и  вы-
ключатель  (1)  в  положение  «Оn».  Выбор  нуж-
ного  режима  производительности  по  воздуху
осуществляется переключателем (2).
Положение  «II»  переключателя  (3)  включает
завесу  в  режим  полной  производительности,
положение  «I»  –  в  режим  частичной  произво-
дительности.

ВЫКЛЮЧЕНИЕ.

  Для  отключения  перевести

выключатель (1) в положение «Off».

Вентиляция  с  подогревом  потока  воздуха
(режимы «I», «II»).
ВКЛЮЧЕНИЕ.

  Для  работы  завесы  в  режиме

«I»  (неполной  тепловой  мощности)  необхо-
димо  включить  завесу  в  режиме  вентиляции
(Вентиляция  без  подогрева  воздуха)  и  пере-
вести  переключатель  (3)  в  положение  «I»  (со-
блюдая  указанную  последовательность).  Для
работы  в  режиме  «II»  (полной  тепловой  мощ-
ности) необходимо включить завесу в режиме
вентиляции (Вентиляция без подогрева возду-
ха)  и  перевести  переключатель  (3)  в  положе-
ние  «II»(соблюдая  указанную  последователь-
ность).
Вращающимся  диском  терморегулятора  (4)
устанавливается

требуемая

температура

воздушного  потока.  Терморегулятор  поддер-
живает  заданную  температуру  путем  автома-
тического  отключения  и  включения  электро-
нагревателей.

ВЫКЛЮЧЕНИЕ.

  Для  отключения  завесы  не-

обходимо  перевести  переключатель  (3)  в  по-
ложение (0), затем перевести выключатель (1)
в  положении  «Off»  (соблюдая  указанную  по-
следовательность).
