7

Подготовка к работе

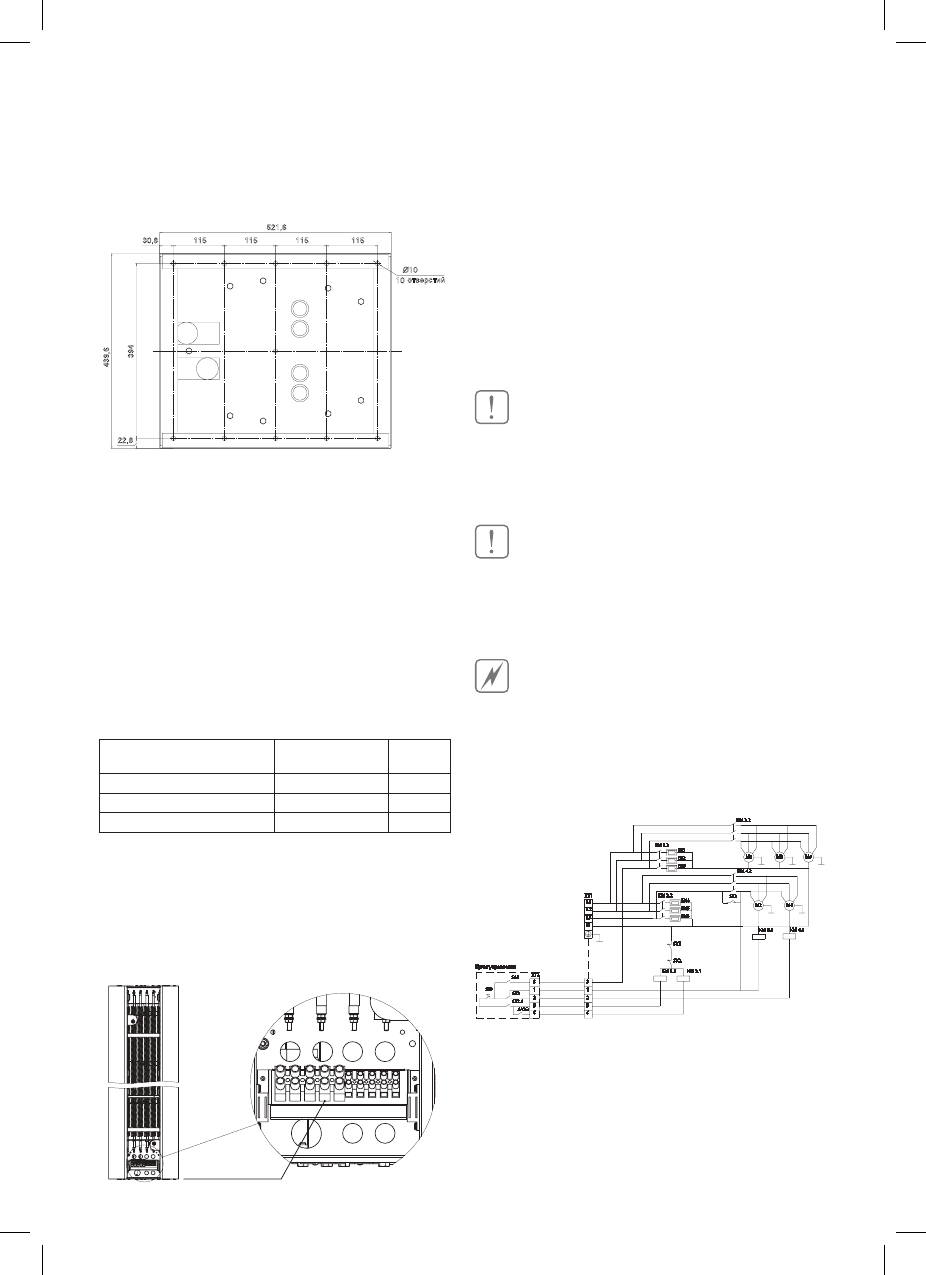

Схема  разметки  отверстий  для  монтажа  под-
ставки ВНС-DB (вид снизу):

394

115

115

115

115

439,6

22,8

30,8

521,6

Ø

10

10  отверстий


Подключение к электрической сети

Подключение  к  электросети  осуществляется
через  автоматический  выключатель  в  соот-
ветствии  с  «Правилами  устройства  электроу-
становок». Автоматический выключатель сети
потребителя  должен  обеспечивать  полное
снятие питающего напряжения с изделия.
При монтаже стационарной проводки исполь-
зовать  пятижильный  кабель  с  минимальным
сечением жилы по медному проводнику не ме-
нее приведенного в таблице:

Тепловая завеса

Автоматический

выключатель

Медный

кабель

ВНС-D20-Т18 (BS/MG/MS)

32 А

5x4,0

ВНС-D22-Т18 (BS/MG/MS)

32 А

5x4,0

ВНС-D25-Т24 (BS/MG/MS)

45 А

5x6,0

Кабель  питания  и  пульт  управления  подклю-
чаются к клеммной колодке, расположенной в
нижней части завесы за воздухозаборной ре-
шеткой.  Для  доступа  к  клеммной  колодке  ре-
шетка  должна  быть  снята.  Клеммная  колодка
и ее расположение на рис. ниже:

Клеммная колодка

Монтаж и подключение пульта управления

Для установки пульта управления необходимо,
отвернув  винт,  снять  верхнюю  крышку  и  па-
нель пульта, закрепить пульт на стене, устано-
вить панель и верхнюю крышку (инструкция по
установке и комплект крепежа прилагаются).
Пульт  управления  подключается  в  соответ-
ствии  с  цифровыми  маркировками,  нанесен-
ными  на  клеммную  колодку  завесы  и  клемм-
ную колодку пульта.

ВНИМАНИЕ!

Пульт  управления  должен  располагаться  вне
зоны воздушного потока завесы, иначе рабо-
та терморегулятора будет зависеть от темпе-
ратуры воздушного потока.

ВНИМАНИЕ!

Запрещается  подсоединение  шины  зазем-
ления  к  водопроводной  трубе,  линии  газос-
набжения,  молниеотводу,  телефонной  или
антенной сети.

ОСТОРОЖНО!

Обязательно  должно  быть  обеспечено  зазем-
ление тепловой завесы.

Схема  электрическая  принципиальная  те-
пловых завес ВНС-D20-T18; ВНС-D22-T18

L1
L2
L3
N

ЕК1
ЕК2
ЕК3

КМ 2.2

ЕК4
ЕК5
ЕК6

КМ 3.2

КМ 4.2

M4

M2

КМ 3.1

КМ 4.1

XT1

M1

M3

M5

КМ 1.2

1
2
5

3

6

КМ 2.1

КМ 1.1

SK2

SK1

SK3

SA1

SA3.2

Пульт управления

SK3

SA3.1

SA2

ХТ2

1
2
5

3

6

КМ1-КМ4 – контактор магнитный;
М1-М5 – вентилятор;
ЕК1-ЕК6 – электронагреватели;
XT1, XT2 – колодка клеммная;
SA1 – сетевой выключатель;
SA2 – переключатель режима вентиляции;
SA3 – выключатель нагревателей;
