9

•  Для расширения функциональных возможно-

стей прибора потребитель может предусмо-
треть установку смесительного узла.

•  При подключении завесы к тепловой сети без

использования смесительного узла необходима
обязательная установка водяного фильтра.

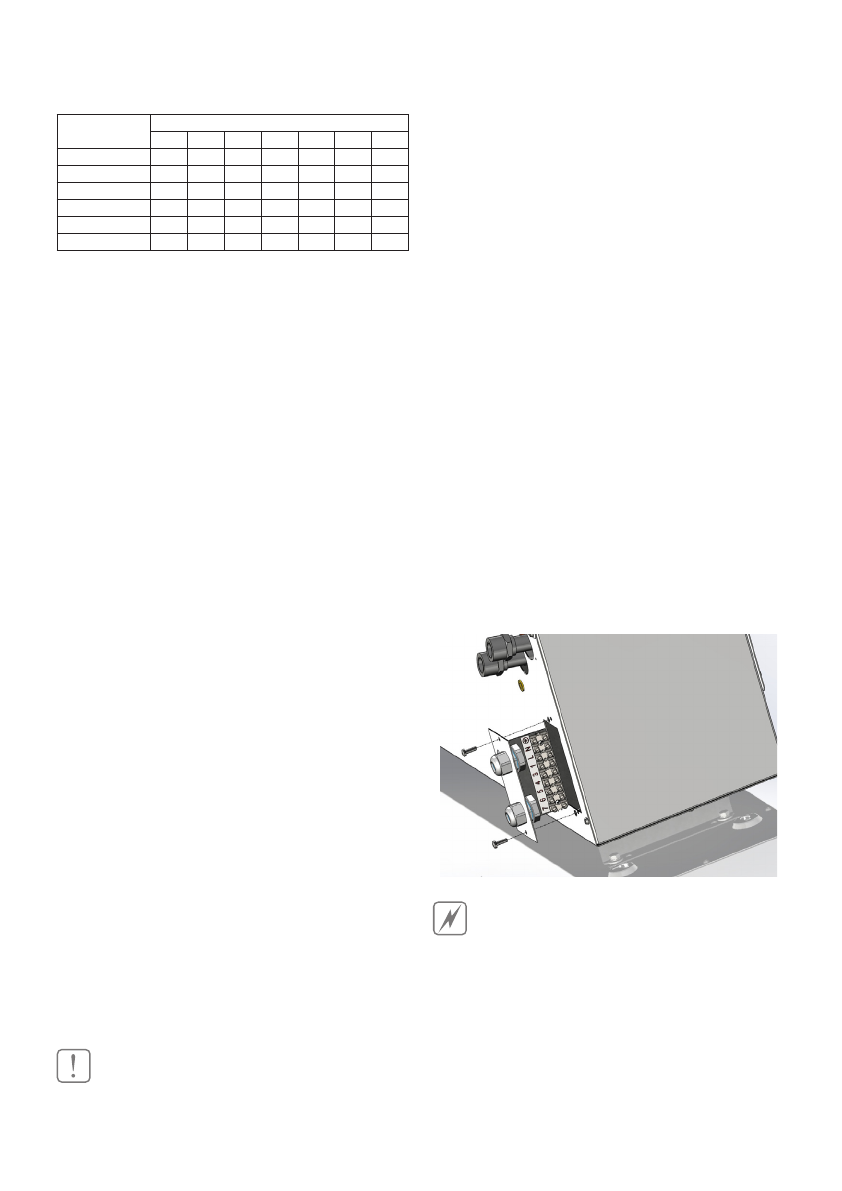

Подключение к электрической сети

Подключение к электросети осуществляется че-
рез автоматический выключатель в соответствии
с «Правилами устройства электроустановок».
Автоматический выключатель сети потребителя
должен обеспечивать полное снятие питающего
напряжения с изделия.
При монтаже стационарной проводки использо-
вать трехжильный кабель с минимальным сече-
нием 1 мм

2

 по медному проводнику. При монтаже

завесы, производить полную фиксацию кабеля
кабельным вводом. Электрическая сеть, к которой
будет подключена завеса, должна обеспечивать
защиту изделия от перегрузок и токов короткого
замыкания.

ОС ТО РОЖ НО!

•  Запрещается  подсоединение  шины  заземления

к водопроводной трубе, линии газоснабжения,
молниеотводу, телефонной или антенной сети.

•  Обязательно должно быть обеспечено зазем-

ление тепловой завесы.

Далее приведены электрические схемы завес:

Монтаж завесы

Модель

Размеры, мм

L

А

В

С

D

Е

F

ВНС-М10W12-PS 1090

900

88

40

150

260

240

ВНС-М15W20-PS 1450 1262

88

40

150

260

240

ВНС-M20W30-PS 1900 1700

88

40

150

260

240

ВНС-H10W18-PS 1120

930

85

40

208

300

290

ВНС-H15W30-PS 1527 1340

85

40

200

300

290

ВНС-H20W45-PS 1995 1700

85

40

200

300

290

Минимальное расстояние от потолка до верх-
ней плоскости завесы 100 мм.

Переустановка теплообменника

Изначально теплообменник завесы рассчитан на
установку слева от проема, для установки заве-
сы справа от проема необходимо выполнить не-
сколько действий.
Пошаговая схема действий по переустановке те-
плообменника при реализации конструкторских
решений:
1. отвернуть саморезы, фиксирующие лицевую

крышку водяной завесы и снять лицевую крыш-
ку водяной завесы.

2.  отвернуть 4 гайки (2 штуки слева и 2 штуки спра-

ва), фиксирующие теплообменник к корпусу во-
дяной завесы и достать теплообменник из водя-
ной завесы.

3. открыть техническое окошко под патрубки те-

плообменника путем срезания перемычек.

4. установить теплообменник в водяную завесу

(патрубки должны выходить во вновь проделан-
ное техническое окошко) и зафиксировать его к
корпусу водяной завесы при помощи 4 гаек.

5. установить обратно лицевую крышку водяной

завесы и закрепить саморезами.

Подключение теплоносителя

Подключение теплоносителя к тепловой завесе
производится через патрубки DIN 3/4” специ-
ализированными монтажными организациями по
разработанным ими схемам подключения.

ВНИМАНИЕ!

•  Подведение теплоносителя должно быть только

через запорный вентиль.
