Устройство и принцип работы прибора

ях с температурой окружающего воздуха от -30 °С
до +60  °С и относительной влажности воздуха не
более 80% (при температуре +25  °С) в условиях,
исключающих попадание на нее капель и брызг,
а также атмосферных осадков (климатическое ис-
полнение УХЛ4 по ГОСТ 15150).

Устройство и принцип работы

прибора

Завеса  состоит  из  корпуса*  (1),  изготовленного  из
листовой стали, покрытой высококачественным
полимерным покрытием. Внутри корпуса распо-
ложен теплообменник.
В моделях ВНС-М10W12-PS, ВНС-H10W18-PS ис-
пользуется одно рабочее колесо вентилятора и
один электродвигатель.
В моделях ВНС-М15W20-PS, ВНС-M20W30-PS, ВНС-
H15W30-PS используется по два рабочих колеса
вентилятора и один электродвигатель.
В моделях ВНС-H20W45-PS используется по два ра-
бочих колеса вентилятора и два электродвигателя.
Вентиляторы забирают воздух через переднюю
перфорированную решетку корпуса (2), поток воз-
духа, проходя через теплообменник, нагревается и
выходит через воздуховыпускное сопло (3) в виде
направленной струи.

4

1

2

5

3

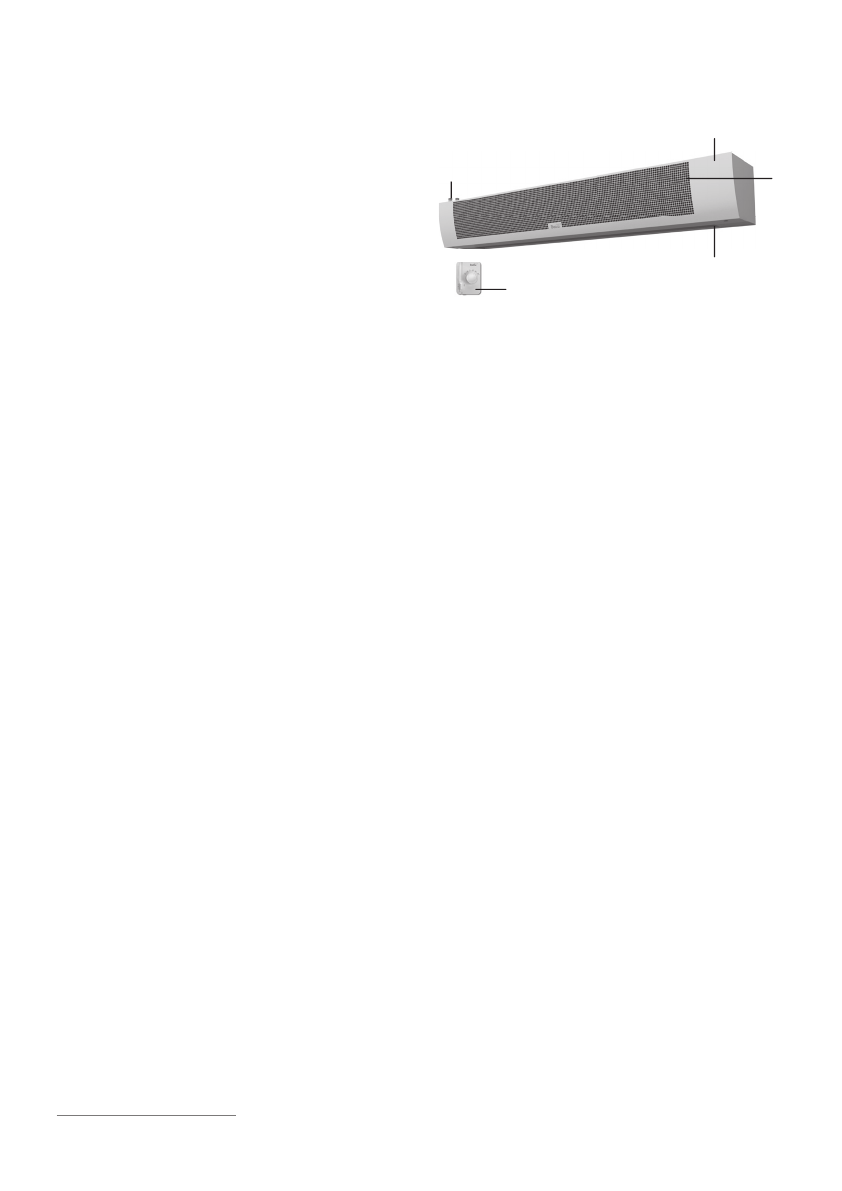

1.  Корпус завесы*.
2.  Передняя воздухозаборная решетка.
3.  Воздуховыпускное сопло.
4.  Патрубки DIN 3/4" подвода/отвода/слива
 теплоносителя.
5. Пульт
Тепловые завесы не содержат материалов, эколо-
гически вредных при эксплуатации и утилизации.
Тепловые завесы по типу защиты от поражения
электрическим током относятся к классу I по
ГОСТ МЭК 60335-1-2008, степень защиты оболоч-
ки – IP21 по ГОСТ 14254-96.

* Дизайн приобретенного Вами прибора может отличаться от изображенного образца.
