4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ
4.1 Тепловентилятор осуществляет рециркуляционное отопление, всасывая воздух из помещения, нагревая
его ТЭНами и возвращая назад в помещение.
4.2 Тепловентилятор имеет прочный корпус, изготовленный из оцинкованной стали покрытой
высококачественным полимерным покрытием. Внутри корпуса установлены трубчатые электронагреватели (ТЭНы),
осевой вентилятор и блок управления. На лицевой стороне корпуса закреплена решетка воздуховыпускного окна.
Основные детали и узлы показаны на рисунке 1.
4.3 На рисунке 2 даны габаритные и установочные размеры.
4.4 Электрические схемы тепловентиляторов приведены на рисунках 3-6.
4.5 У п р а в л е н и е т е п л о в е н т и л я т о р о м
4.5.1 Управление тепловентиляторами осуществляется ручками роторного переключателя и термостата
(позволяют регулировать тепловую мощность и поддерживать необходимую температуру воздуха), установленными на
корпусе тепловентилятора.
Ручка терморегулятора
Клавиши переключения режимов (Исполнение 1)
Режимы работы
Ручкой термостата устанавливается необходимая
температура нагрева воздуха в помещении в
диапазоне от плюс 5 до плюс 40°С. Термостат
коммутирует включенную мощность.
- режим вентилятора (без нагрева)
- минимальная тепловая мощность и 70% расход;
- минимальная тепловая мощность и 100% расход.
- максимальная
тепловая мощность и 100% расход.
ВНИМАНИЕ: Включение клавиш производить
последовательно, а выключение их в обратном порядке!
3
4
5
6
7
8
9
10
11
12
1
2

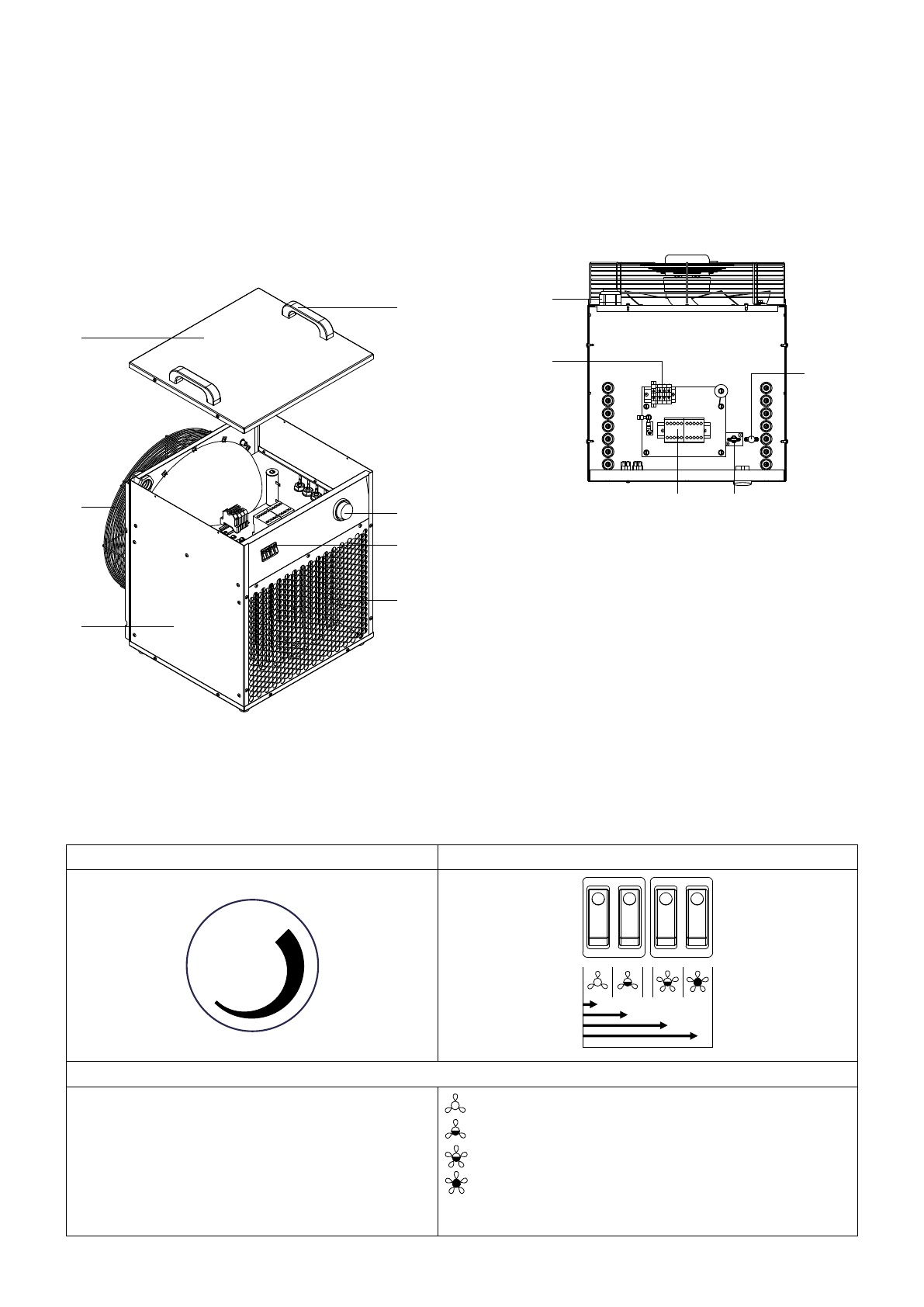

1 – Корпус тепловентилятора
2 – Вентилятор осевой (ВО-4М400А)
3 – Верхняя крышка
4 – Ручка для переноса
5 – Ручка терморегулятора
6 – Клавиши переключения режимов (исполнение 1)
или ручка роторного переключателя (исполнение 2)
7 – Решетка воздуховыпускного окна
8 – Кабельный ввод
9 – Клеммная колодка для подключения к сети
10 – Электромагнитный контактор
11 – Аварийный термовыключатель
12 – Термовыключатель продувки
Рисунок 1. Тепловентилятор
