9
Приложение
Приложение
Схема электрическая принципиальная тепловентилятора BHP-P2-15
(термостат без автовозврата)
EK1 -
ЕК
5 -
нагревательный элемент
;
М
1 -
электродвигатель
;
SA1 -
переключатель режимов работы
;
SK1 -
защитный термостат
;
SK2 -
термостат задержки выключения вентиляции
;
SK3 -
терморегулятор
;
КМ
1,
КМ
2 -
электромагнитное реле
.

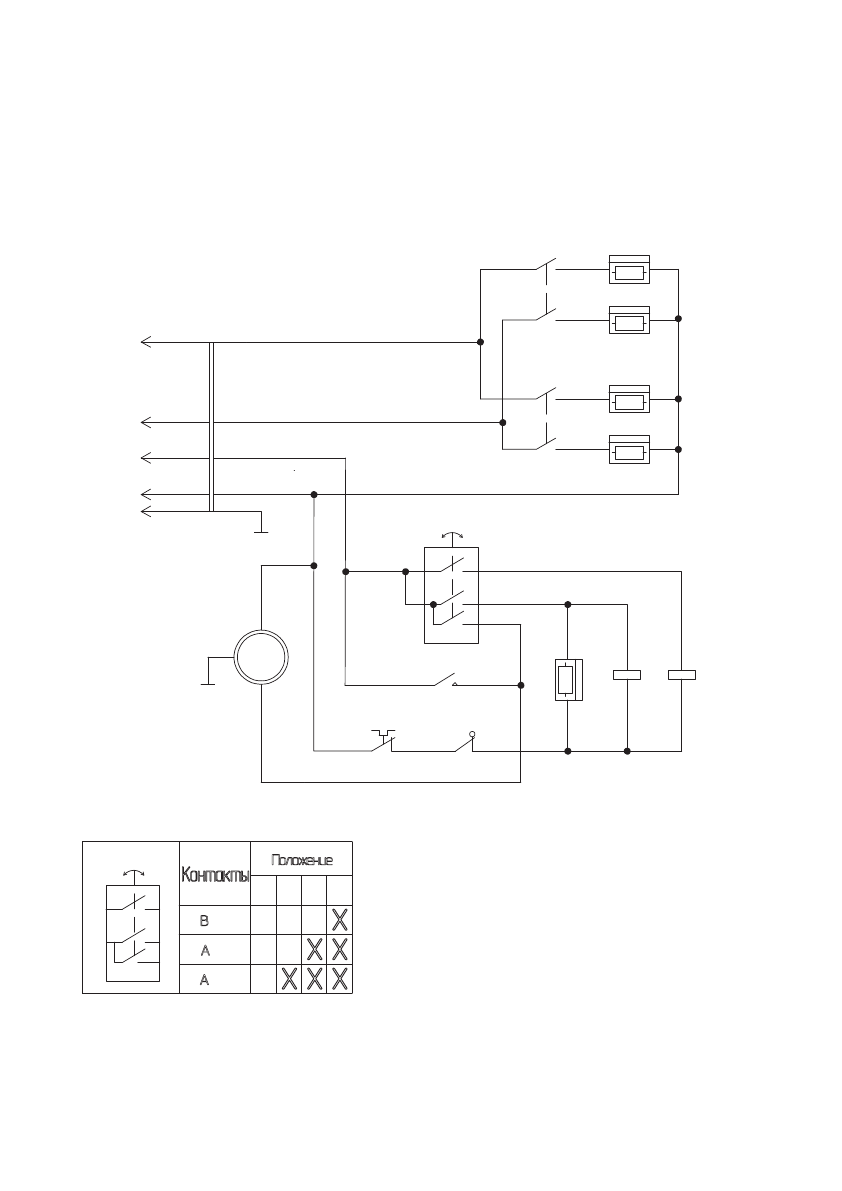

Схема электрическая принципиальная тепловентилятора
RH-15.000 (
термостат без автовозврата
)
Схема коммутации переключателя
SA1
Контакты
Положение
1
2 3 4
В
- 3
Х
А
- 1
А
- 2
Х
Х
Х
Х
Х
L
3
L
2
N
PE
~
400
В
M1
M
~
SK1
L
1
KM2.2
KM1.2
EK3
EK1
EK4
EK5
KM2.1
EK2
SK2
SK3
KM1.1
SA1
PDF created with pdfFactory Pro trial version
www.pdffactory.com
