4

Устройство прибора

1

2

4

3

5

6

7

1 - Изолон;

2 - Опора;

3 - Шайба М6;

4 - Барашковый винт;

5 - Винт М6х20;

6 - Ручка для переноса;

7 - Винт М4х14

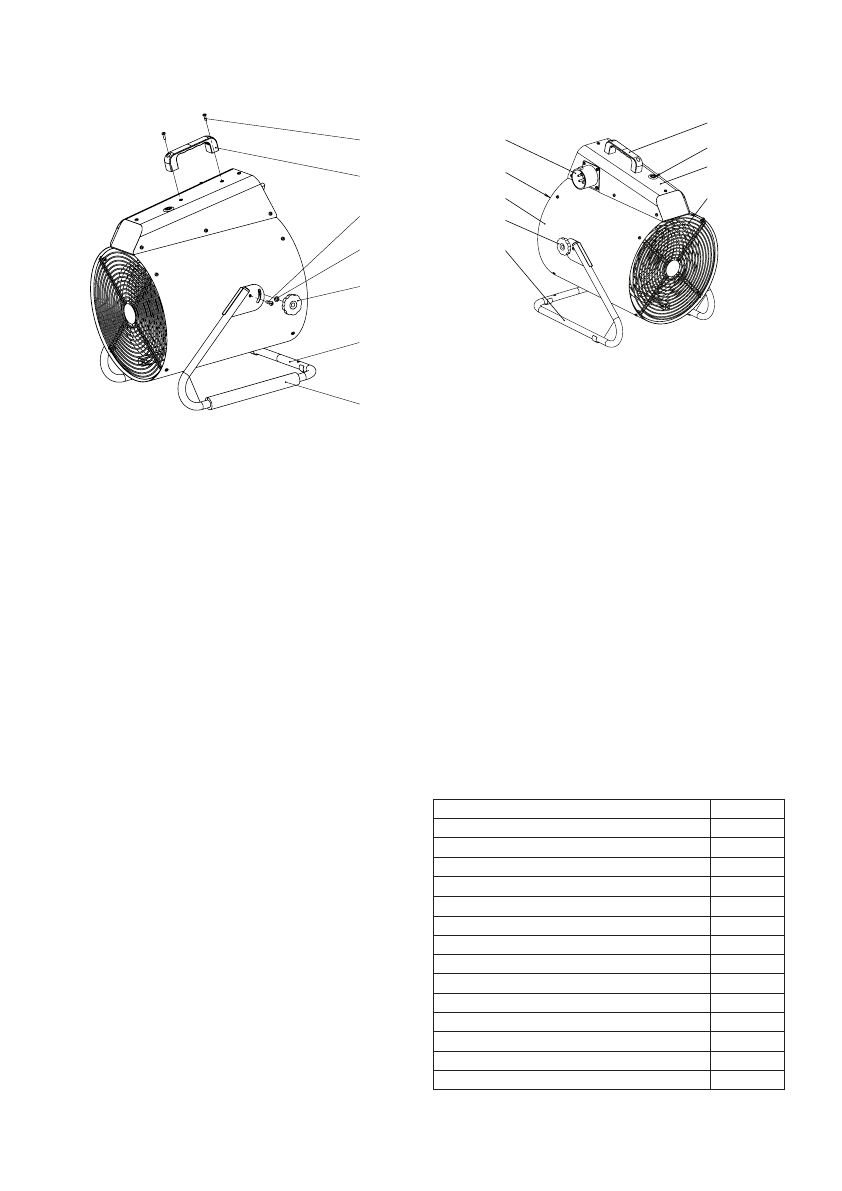

Рис. 1. Подготовка к работе

1 - Изолон;

2 - Опора;

3 - Шайба М6;

4 - Барашковый винт;

5 - Винт М6х20;

6 - Ручка для переноса;

7 - Винт М4х14.

Устройство прибора

Несущая конструкция тепловентилятора (см.

рис.2) состоит из кожухов наружного (1) и вну-

треннего, изготовленных из листовой стали и

имеющих цилиндрическую форму. Во внутрен-

нем кожухе размещены вентилятор и трубчатые

электронагревательные элементы. Сверху кожуха

расположен корпус блока управления (2). Кожух

наружный, закрыт воздухозаборной (3) и воздухо-

выпускной (4) решетками, винтами устанавливает-

ся на подставку (5) и имеет возможность поворота

в вертикальной плоскости. Угол поворота фикси-

руется барашковыми винтами (6). Вентилятор за-

тягивает воздух через отверстия воздухозаборной

решетки. Воздушный поток, втянутый вентилято-

ром в корпус, проходя между петлями трубчатых

электронагревательных элементов, нагревается и

подается в помещение через отверстия воздухо-

выпускной решетки.

Рис. 2. Устройство прибора

1 - Корпус;

2 - Блок управления;

3 - Воздухозаборная решетка;

4 - Воздуховыпускная решетка;

5 - Ручка-подставка;

6 - Барашковый винт;

7 - Ручка для переноса;

8 - Кнопка сброса аварийного термостата;

9 - Трехфазная вилка.

Работа тепловентилятора возможна в одном из

следующих режимов:

-  прибор выключен;

-  вентиляция (без нагрева);

-  вентиляция с частичным включением элек-

тронагревательных элементов;

-  вентиляция с включением электронагрева-

тельных элементов на полную мощность.

Технические характеристики

Параметры / Модель

BHP-P2-15

Номинальная потребляемая мощность, кВт

15,0

Частичная потребляемая мощность, кВт

9,0

Мощность в режиме вентиляции, Вт

120

Напряжение питания, В ~ Гц

400 ~ 50

Номинальный ток, А

26,6

Производительность по воздуху, м

3

/час

1600

Площадь обогрева, м

2*

до 150

Увеличение температуры воздуха на выходе,

0

С

32

Степень защиты, IP

IP20

Класс электрозащиты

I класс

Размеры прибора (ШхВхГ), мм

480х525х385

Размеры упаковки (ШхВхГ), мм

530х470х410

Вес нетто, кг

13,0

Вес брутто, кг

15,0

* Указано ориентировочное значение, которое может отличаться в

зависимости от реальных условий эксплуатации.
