Назначение

Управление прибором

Назначение

Профессиональный электроприбор предназначен для

обогрева жилых и нежилых помещений, а также для про-

сушки поверхностей и предметов.

Общие указания

•  Перед началом работы с тепловентилятором насто-

ятельно рекомендуем ознакомиться с настоящим

Руководством.

•  Тепловентилятор предназначен для вентиляции и

обогрева производственных, общественных и вспо-

могательных помещений, просушки поверхностей и

предметов.

•  Исполнение тепловентилятора – переносное, рабо-

чее положение – установка на полу, условия эксплуа-

тации – работа под надзором, режим работы – повтор-
но-кратковременный.

Устройство прибора

Несущая конструкция тепловентилятора (см. рис. 1) со-
стоит из корпуса (1) и подставки-ручки (2). Вентилятор
(3) расположен в задней части тепловентилятора. Блок
управления расположен в верхней части корпуса под
крышкой. Органы управления вынесены на переднюю
панель (4). Внутри корпуса расположены трубчатые
электронагревательные элементы, закрытые с лицевой
стороны тепловентилятора решеткой (5).
Воздушный поток, втянутый вентилятором в корпус,
проходя между трубчатыми электронагревательными
элементами, нагревается и подается в помещение че-
рез решетку.

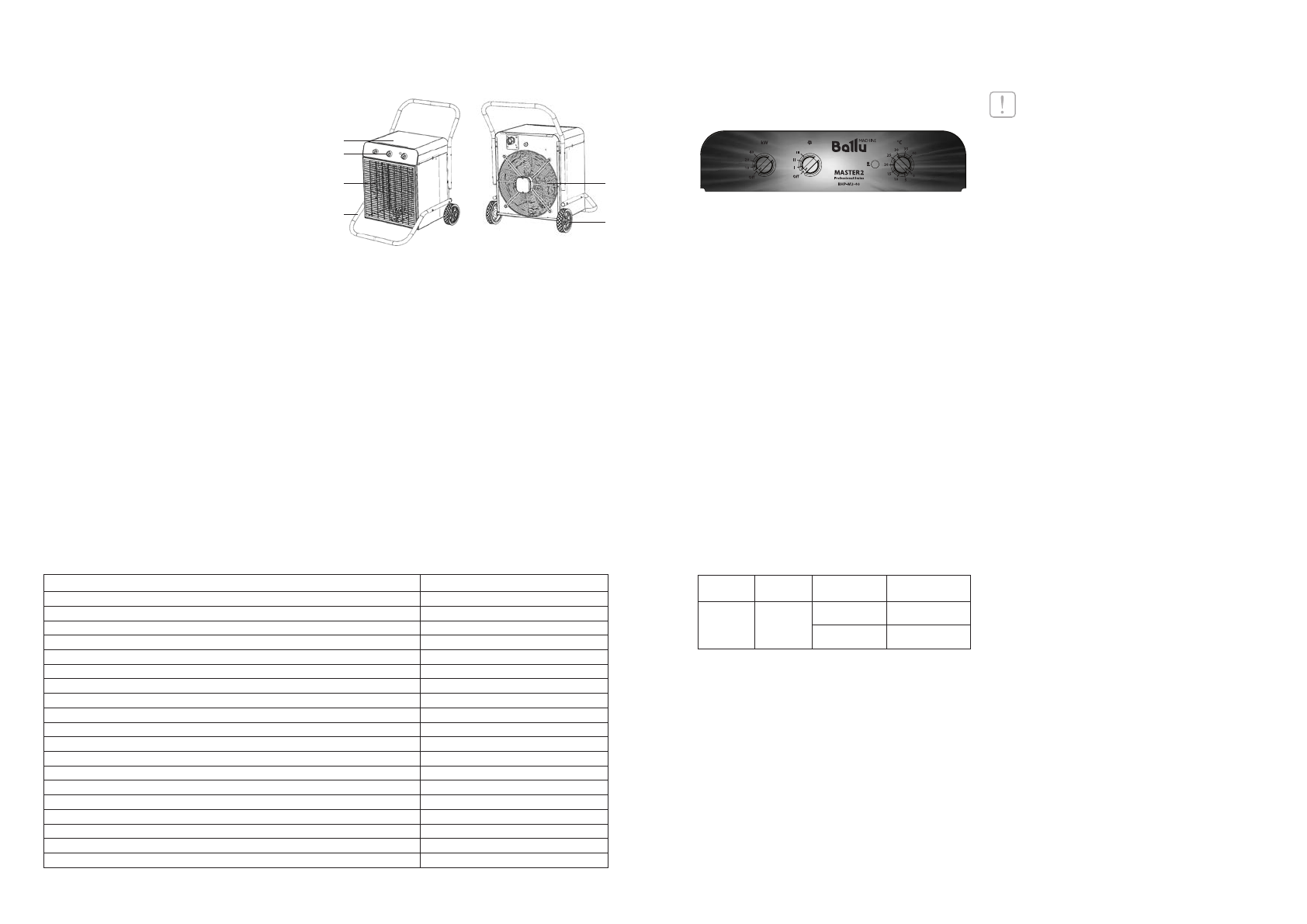

Рис. 1. Тепловентилятор

1 – корпус
2 – панель управления опора
3 – решетка опора
4 – опора
5 – опора колесная
6 – вентилятор
Работа тепловентилятора возможна в одном из сле-
дующих режимов:

–  режим 0 – вентиляция;
–  режим 1 – вентиляция с нагревом (неполная

мощность);

– режим 2 – вентиляция с нагревом (полная

мощность).

Технические

характеристики

Таблица 1

Параметр

BHP-M2-40

Максимальная потребляемая мощность, кВт

40

Частичная потребляемая мощность, кВт

20

Частичная потребляемая мощность, кВт

10

Номинальная мощность (в режиме вентиляции), Вт

195

Максимальный номинальный ток, А

53

Номинальное напряжение, В~Гц

400~50

Производительность по воздуху I режима вентиляции, м

3

/ч

1750

Производительность по воздуху II режима вентиляции, м

3

/ч

2600

Производительность по воздуху III режима вентиляции, м

3

/ч

3100

Площадь обогрева, м

2 *

до 400

Увеличение температуры воздуха на выходе в режиме полной мощности

44 °С

Продолжительность работы, не более, ч

24

Продолжительность паузы, не менее, ч

2

Степень защиты

IP 20

Класс электрозащиты

I класс

Размеры прибора (ШхВхГ), мм

560×835×735

Размеры упаковки (ШхВхГ), мм

490×585×550

Вес нетто, не более, кг

23

Вес брутто, кг

25,2

*Указано ориентировочное значение, которое может отличаться в зависимости от реальных условий эксплуатации.

Управление прибором

Рис. 2. Блок управления

1.  Положение выключения прибора.
2.  Положение I режима вентиляции.
3.  Положение II режима вентиляции.
4.  Положение III режима вентиляции.
5.  Ручка переключателя режимов вентиляции.
6.  Положение выключения режима нагрева.
7.  Положение I режима нагрева.
8.  Положение II режима нагрева.
9.  Положение III режима нагрева.
10. Ручка переключателя режимов нагрева.
11.  Ручка регулировки термостата.

1. Подготовка прибора к работе

Перед подключением прибора к электросети пере-
ведите ручку переключателя «5» в положение «1»
(выключено). Затем подключите тепловентилятор
к электросети с помощью кабеля через клеммный
блок или автоматический выключатель. Прибор го-
тов к работе.
Подключение к сети произвести в соответствии с
таблицей 2:

Модель

Параметры

электросети

Кабель

Автомати-

ческий выключатель

BHP-M2-40

Трехфазная

400 В, 50 Гц

Медный, 5-ти

жильный, 6 мм

2

40 А

Медный, 5-ти

жильный, 10 мм

2

63 А

Для подключения тепловентилятора к электри-
ческой сети необходимо:
•  Отвернув саморезы, снять крышку тепловенти-

лятора.

•  Протянуть кабель сквозь кабельный ввод.
•  Подключить силовой кабель к клеммной колодке

тепловентилятора и заземлить согласно маркировке
на шасси.

•  Затянув гайку кабельного ввода, жестко зафиксиро-

вать кабель.

•  Установить крышку на тепловентилятор, прикрутив

саморезами.

•  Подключить силовой кабель к щиту питания.

ВНИМАНИЕ!

Все работы, связанные с подключением тепловентиля-

тора к сети, должен осуществлять специалист, имеющий

допуск на проведение работ с электрооборудованием

до 1000 В.

2. Порядок работы
Режим вентиляции (без нагрева)

Для включения прибора в режиме вентиляции (без

нагрева) переведите ручку переключателя в положе-

ние «2», «3» или «4» (I, II или III режим вентиляции), (см.

рис. 2,), при этом начинает работать вентилятор.

Чтобы отключить режим вентиляции и выключить при-

бор, переведите ручку регулятора в положение «1».

Режим вентиляции с нагревом

Для включения прибора в режиме вентиляции с на-

гревом переведите ручку переключателя режима вен-

тиляции "5" в положение "2", "3" или "4" (I, II или III режим

вентиляции). Переведите ручку переключателя режимов

нагрева "10" в следующее положение:

 · для I режима вентиляции положение «7»

(I режим нагрева);

 · для II режима вентиляции положение «8» или «9»

(I или II режим нагрева)

 · для III режима вентиляции положение «8», «9» или

«10» (I, II или III режим нагрева).

Режим комфортный

Чтобы установить необходимую температуру нагрева и

поддерживать постоянную температуру воздуха в поме-

щении, включите прибор на полную мощность, переведя

ручку регулировки термостата в положение «max».

Когда температура в помещении достигнет комфортного

для вас уровня, начните медленно поворачивать ручку

регулировки термостата против часовой стрелки, пока

не услышите щелчок. Таким образом прибор запомнит

комфортную для вас температуру и будет поддерживать

её, автоматически включаясь и выключаясь.

Порядок выключения

1. Переведите ручку 5 в положение 1 (выключено).
После этого вентилятор продолжает работать в течение
нескольких минут пока нагревательные элементы не
остынут.
2. Отключите прибор от сети не ранее чем через
десять минут после работы вентилятора или после
того, как прибор в течении десяти минут будет нахо-
дится в режиме 1 (выключен).
