10

11

через  трубку  E.  Система  зажигания  перестает
работать через 12 секунд после воспламенения.

Техническое обслуживание

ПРИМЕЧАНИЕ

Перед проведением технического обслуживания вы-
ключить устройство и отключить его от сети питания.

Проверить топливный бак

Если в топливном баке находятся остатки гряз-
ного топлива или вода, очистить и опорожнить
топливный бак.

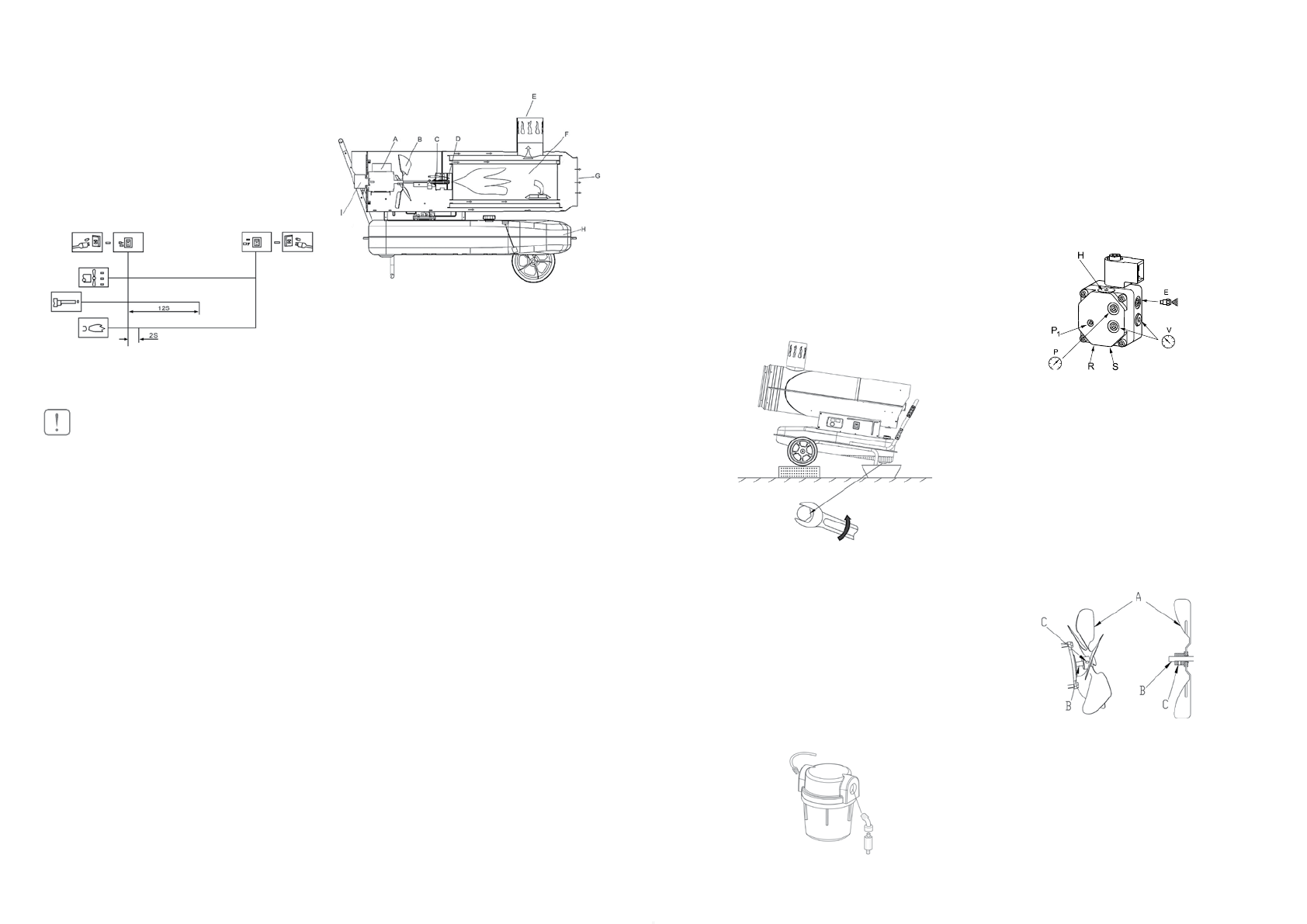

рис. 8

Опорожнение топливного бака

1. Поставить устройство на рабочий стол и по-

местить ёмкость под топливный бак.

2. С  помощью  гаечного  ключа  ослабить  слив-

ной винт и спустить воду или остатки грязно-
го топлива, находящиеся в баке.

3. Снова затянуть сливной винт и очистить бак

от остатков воды и грязного топлива.

Сборка конструкции

рис. 9

Топливный фильтр

1. Отвинтить стакан и удалить загрязнения.
2. Вынуть  фильтр,  очистить  и  установить  об-

ратно.

3. Заполнить  топливный  бак  приблизительно  на

1/4 для облегчения повторного запуска.

4. Установить  все  компоненты  на  места,  убе-

дившись,  что  подтеки  топлива  обнаружены  и
устранены.

рис. 10

Топливный насос

P

1.

 Настройка давления

S.  Всасывающая линия G 1/4
R.  Обратная линия G 1/4
E.  Выход форсунки G 1/8
P.  Манометр G 1/8
V.  Вакууметр G 1/8
H.  Фильтр

рис. 11

Крепление крыльчатки

A. Крыльчатка
B. Вал двигателя
C. Установочный винт

выше  температуры  окружающей  среды,  ото-
бражаемой  на  светодиодном  цифровом  дис-
плее.  Если  пушка  не  включается,  перевести
выключатель  в  положение  «0»,  затем  снова  в
положение  «1».  Если  пушка  не  начнет  работу
после  троекратного  повторения  данной  про-
цедуры, обратиться к поставщику.

рис. 6

Схема зажигания

ВНИМАНИЕ

Во  время  работы  пушки  не  допускать  пере-
грева напольного покрытия во избежание воз-
горания.

Устройство защиты

Защита  от  угасания  пламени:

фотоэлемент

контролирует пламя в камере сгорания в нор-
мальном  режиме  работы.  При  обнаружении
угасания  пламени,  фотоэлемент  отключает
электромагнитный клапан, подача топлива ав-
томатически  прекращается.  Вентилятор  про-
должает  работу  в  течение  90  секунд,  затем
отключается.

Защита  от  сбоев  подачи  электроэнергии:

  в

случае  прекращения  подачи  электропитания
пушка  отключается,  оставаясь  подключенной
к сети питания, выключатель остается в поло-
жении  «I»  (вкл.).  При  появлении  напряжения
индикатор загорится, но устройство не начнет
работать.  Для  запуска  повторить  процедуру
включения.

Защита  от  перегрева:

защитный  термостат

отключит  прибор  при  перегреве  камеры  сго-
рания.

рис. 7

Устройство

A.  Двигатель
B.  Крыльчатка
C.  Электроды воспламенения
D.  Форсунка
E.  Труба для отработанного воздуха
F.  Камера сгорания
G.  Выпускное отверстие для горячего воздуха
H.  Топливный бак
I.  Топливный насос

Принцип работы

Открыть  топливную  крышку,  залить  керосин/
дизельное топливо. Закрыть топливную крыш-
ку  и  подключить  устройство  к  сети  питания.
Перевести выключатель в положение «I», дви-
гатель  начнет  работу.  Устройство  включается
автоматически,  когда  установленная  темпе-
ратура  превышает  температуру  помещения.
Устройство  начинает  работать,  электроды
воспламенения вырабатывают искру.
Устройство оборудовано топливным насосом, с
помощью  которого  топливо  поступает  по  топли-
вопроводу через электромагнитный клапан и да-
лее через форсунку в горелку. В горелке топливо
перемешивается с воздухом и в распыленном со-
стоянии проходя рядом с искрой на электродах  –
воспламеняется.  Воздух,  нагнетаемый  быстрым
вращением крыльчатки: проникает в горелку, по-
дается  дополнительное  количество  кислорода  к
горелке, горение становится более сильным, теп-
ло забирается от камеры сгорания через выпуск-
ное  отверстие  G.  Продукты  сгорания  отводятся

Управление прибором

Техническое обслуживание
