6
7
ВНИМАНИЕ
1. Для предотвращения возгорания во время
работы запрещено оставлять какие-либо из-
делия рядом с пушкой. Хранить все горючие
материалы вдали от пушки. Минимальные
расстояния: Выпускная труба (передняя
часть) - 3 м, воздухозаборное отверстие (за-
дняя часть) - 2 м, боковые стороны - 2 м.
2. Во время работы необходимо убедиться, что
поверхность пола не перегревается, пере-
грев может стать причиной возгорания.
3. Не заправлять топливный бак в ходе рабо-
ты, убедиться, что пушка перестала рабо-
тать, а пламя погасло. Заправка в ходе ра-
боты может стать причиной пожара.
4. Перед использованием устройства необхо-
димо убедиться, что напряжение и частота
в сети питания на месте использования со-
ответствуют требованиям, указанным в дан-
ной конструкции.

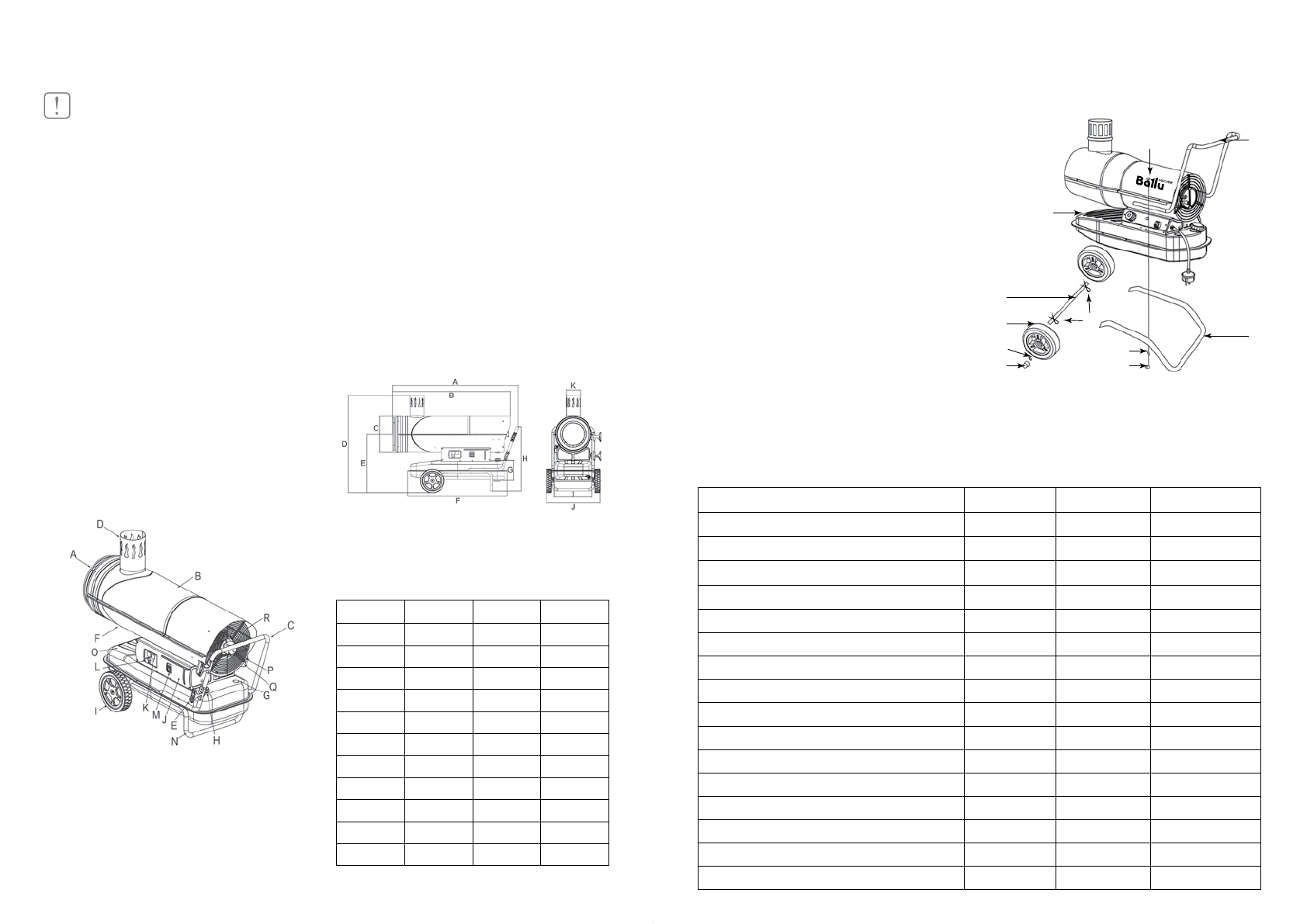

Устройство прибора
рис. 1
Устройство прибора
A. Выпускная труба горячего воздуха
B. Верхний кожух
C. Задняя ручка
D. Выхлопная труба
Монтаж колес и трубчатого каркаса
1. Вставить ось колеса в соответствующее
отверстие нижнего трубчатого каркаса.
Установить ограничительные шплинты К на
ось, установить втулку G на обоих концах,
надеть колесо F на ось колеса H, закрутить
гайки E.
2. Поставить корпус пушки на нижний труб-
чатый упор B, убедиться, что 4 отверстия
рамки рукоятки сориентированы по соот-
ветствующим 4 отверстиям на нижнем труб-
чатом упоре.
3. Вставить болты J в отверстия, разместить
плоские шайбы D под нижним упором B и
затянуть болт C.
4. Вставить другие болты в соответствующие
отверстия и затянуть их с помощью отверт-
ки аналогичным образом.
Технические характеристики
Таблица 2.
Модель
BHDN-30
BHDN-50
BHDN-80
Напряжение питания, В ~ Гц
220 ~ 50
220 ~ 50
220 ~ 50
Номинальная тепловая мощность, кВт
30
50
80
Номинальная потребляемая мощность Вт
250
750
750
Производительность по воздуху, м
3
/ч
760
2000
2000
Тип топлива
дизель
дизель
дизель
Температура на выходе при 20
°
С
98
95
105
Объем топливного бака
50
68
68
Непрерывное время работы, ч
17
15
9
Расход топлива, кг/ч
2,4
4,0
6,4
Способ подачи топлива
насос
насос
насос
Степень защиты, IP
IP X4
IP X4
IP X4
Класс электрозащиты
I класс
I класс
I класс
Размеры прибора (ШхВхГ), мм
1110x670х500 1220x800x500
1220x800x500
Размеры упаковки (ШхВхГ), мм
1020х565х445 1275х795х505
1275х795х505
Вес нетто, кг
34,4
59
59
Вес брутто, кг
38,6
64
64
Устройство прибора
Устройство прибора
рис. 3
Установка колес и каркаса
E. Держатель провода
F. Нижний кожух
G. Указатель уровня топлива
H. Крышка топливного бака
I. Колесо
J. Боковая крышка
K. Цифровой индикатор температуры
L. Регулятор термостата
M. Выключатель
N. Нижний трубчатый упор
O. Топливный бак
P. Топливный фильтр
Q. Насос высокого давления
R. Защитная решетка
рис. 2
Размеры прибора
Таблица 1
№
BHDN-30
BHDN-50
BHDN-80
A
1107 мм
1330 мм
1330 мм
B
1050 мм
1251 мм
1251 мм
C
280 мм
380 мм
380 мм
D
765 мм
1028 мм
1028 мм
E
467 мм
620 мм
620 мм
F
990 мм
1052 мм
1052 мм
G
162 мм
210 мм
210 мм
H
670 мм
680 мм
680 мм
I
364 мм
400 мм
400 мм
J
495 мм
568 мм
568 мм
K
120 мм
150 мм
150 мм
A
D
B
С
E
G
F
H
I
J
K
Характеристики
