Подключение электропитания

Подключение электропитания

ВАЖНО! Во время спуска теплоносителя  сле-

дует также обратить особое внимание на за-

щиту аппарата от случайного попадания в

корпус воды.

Советы по монтажу и пусконаладке

Перед началом монтажа, а также перед распа-

ковкой оборудования следует проверить, при-

сутствуют ли какие-либо следы повреждения

коробки. Рекомендуется проверить, не был ли

повреждён во время транспортировки корпус

оборудования.

ВНИМАНИЕ!

После транспортирования или хранения тепло-

вентилятора при отрицательных температурах,

следует выдержать тепловентилятор в помеще-

нии, где предполагается его эксплуатация, без

включения в сеть не менее 2 часов.

К установке и монтажу тепловентиляторов допу-

скается квалифицированный, специально подго-

товленный персонал.

При установке, монтаже и запуске в эксплуа-

тацию необходимо соблюдать Правила техни-

ческой эксплуатации электроустановок потре-

бителей (ПТЭЭП) и Межотраслевые правила по

охране труда (правила безопасности) при экс-

плуатации электроустановок (ПОТ РМ-016-2001),

«Правилами техники безопасности при эксплу-

атации теплоиспользующих установок и тепло-

вых сетей» и СНиП 41-01-2003.

Во время монтажа трубопровода с теплоноси-

телем следует защищать присоединительный

патрубок теплообменника от воздействия кру-

тящего момента.

Вес прокладываемых трубопроводов не должен

создавать нагрузки на патрубки теплообменника.

Рекомендуется присоединение трубопрово-

да с помощью гибких патрубков (что позво-

ляет изменять положение аппарата на крон-

штейне).

Подключение электропитания

Управление водяными тепловентиляторами.

Для экономии электроэнергии и более точной

регулировки температуры в помещении могут

быть использованы следующие термостаты и

пульты управления (опция):

1.  Термостат ВМТ-1

2.  Термостат ВМТ-2

3.  Пульт управления (контроллер) BRC-W

Термостат механический ВМТ-1

Термостат механический ВМТ-1 применяется

для регулирования поддерживаемой в помеще-

нии температуры. В качестве чувствительного

элемента используется сильфон, заполненный

газом. Обычно применяется в коммерческих

помещениях, в домашних системах отопления

и кондиционирования воздуха совместно с

климатической техникой. Данный термостат не

устанавливается в помещениях с повышенной

влажностью и в агрессивных средах (Класс за-

щиты IP40).

Корпус выполнен из высококачественного пла-

стика. Устройство оснащено индикатором ра-

боты. При подключении согласно прилагаемым

схемам, при повышении измеряемой температу-

ры, относительно заданного значения, контакты

термостата размыкаются.

Возможны два варианта управления электро-

прибором с помощью данного термостата:

1) Осуществлять регулировку температуры в

помещении с помощью управления электро-

магнитным вентилем, который будет перекры-

вать подачу теплоносителя в теплообменник

тепловентилятора, когда температура в поме-

щении достигнет необходимого уровня. При

данном способе регулирования вентилятор

не отключается, осуществляя конвекцию воз-

душных масс в помещении.

2)

Терморегулятор осуществляет отключение

вентилятора, что прерывает снятие тепла с

теплообменника и подачу его в отапливаемое

помещение.

Термостат механический ВМТ-2

Термостат механический ВМТ-2 является моди-

фицированным аналогом термостата BMT-1 и

снабжен боковым выключателем, с помощью

которого пользователь может полностью отклю-

чать вентилятор (Класс защиты IP40).

Пульт управления (контроллер) BRC-W

Пульт BRC-W, при помощи встроенного датчика

температуры, позволяет поддерживать необхо-

димую температуру воздуха вблизи проема и

регулировать тепловую мощность.

При подключении выносного датчика к пульту

BRC-W считывание температуры с встроенного

датчика прекращается.

Пульт управления не предназначен для установ-

ки в помещениях с повышенной влажностью и в

агрессивных средах (класс защиты IP20).

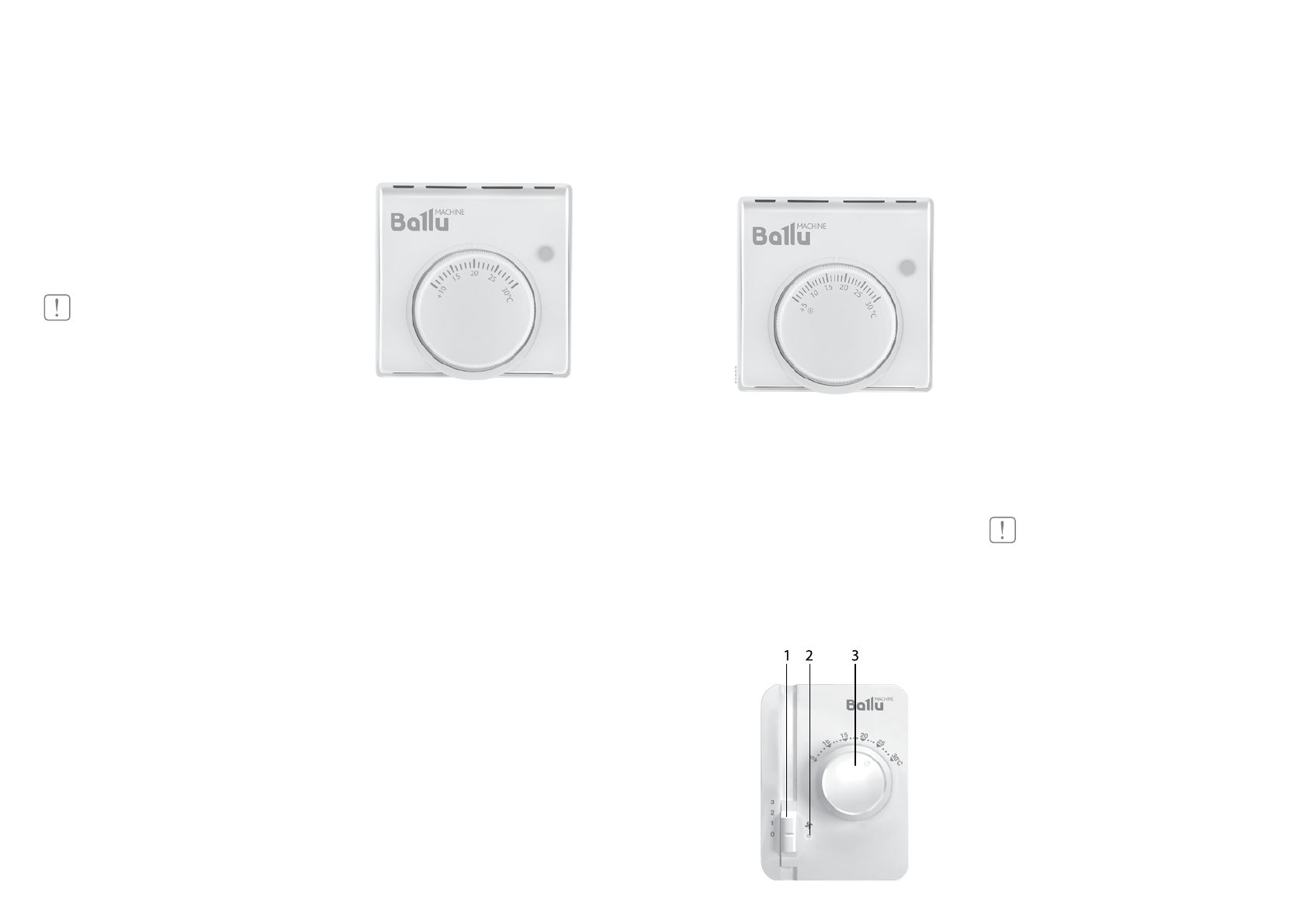

Управление пультом BRC-W

Перед включением тепловентилятора переклю-

чатели пульта должны находиться в положении 0.

1 - четырехпозиционный переключатель

   скорости вращения вентилятора;

2 - светодиодный индикатор работы вентилятора

   (зеленого цвета);

3 - поворотный потенциометр для задания

   температуры воздуха в помещении.

Работа тепловентилятора с подключенным

теплоносителем

Открыть вентиль (вентили) для подвода тепло-

носителя к теплообменнику. Переключателями

пульта включить вентилятор и установить необ-

ходимый режим производительности.

Включение.

 Для включения тепловентилятора

в режим минимальной производительности не-

обходимо перевести переключатель «1» в поло-

жение 1.

Для включения тепловентилятора в режим ча-

стичной производительности необходимо пере-

вести переключатель «1» в положение 2.

Для включения тепловентилятора в режим мак-

симальной производительности необходимо

перевести и переключатель «1» в положение 3.

Электронный термостат пульта поддерживает

температуру в помещении заданную на поворот-

ной шайбе потенциометра управляя открытием

или закрытием двух/трехходового клапана сме-

сительного узла.

ВНИМАНИЕ!



•  Пульт поддерживает заданную температуру

только при наличии в цепи смесительного узла

(опция).

•  В теплое время года изделие может использо-

ваться как вентилятор без подогрева воздуха

(теплоноситель отключен).

Выключение.

 Для отключения тепловентиля-

тора необходимо перевести переключатель «1»

в положении 0 и отключить тепловентилятор от

электросети.

Водяные тепловентиляторы могут быть подклю-

чены без управляющего устройства, через авто-

матический выключатель (дифференциальный

автомат) подобранный согласно номинального

тока прибора(ов).

При подключении водяного тепловентилятора в

односкоростном режиме, пользователь самосто-

ятельно устанавливает скорость, ориентируясь

на свои предпочтения и потребности.
