Принцип работы

Высокоэффективный  осевой  вентилятор  затя-

гивает  воздух  из  помещения  и  направляет  его

через  медно-алюминиевый  теплообменник  с

расширенной  поверхностью  теплоотдачи,  что

гарантирует  максимальное  увеличение  темпе-

ратуры  воздуха.  Пластиковые  направляющие,

установленные  после  теплообменника,  создают

направленный воздушный поток.

Конструкция оборудования

1.  Теплообменник:  максимальные  параметры  те-

плоносителя  для  теплообменника  составляют:

150  °С;  1,6  МПа.  Медноалюминиевая  конструк-

ция  состоит  из  медных  трубок  –  змеевика,  а

также  алюминиевых  ламелей.  Присоедини-

тельные  патрубки  (наружная  резьба  3/4")  на-

ходятся  на  задней  панели  корпуса.  В  модели

BHP-W3-20-S  используется  однорядный  тепло-

обменник,  в  модели  BHP-W3-30-S  двухрядный

теплообменник.

2.  Осевой  вентилятор:  максимальная  рабочая

температура составляет 60 °С, напряжение пи-

тания составляет 230 В~50 Гц. Двигатель имеет

класс защиты IP54. Циркуляция воздуха проис-

ходит  при  помощи  осевого  вентилятора,  кото-

рый предохраняется защитной сеткой.

3.  Корпус  состоит  из  задней  и  передней  панели,

изготовленные  из  вспененного  полипропиле-

на высокой плотности .

4.  Направляющие  жалюзи  дают  возможность  на-

правления  струи  теплого  воздуха.  Оптималь-

ная  дальность  и  направление  струи  воздуха

достигается при помощи специального профи-

ля лопаток. Возможна индивидуальная регули-

ровка направляющих.

5.  Кронштейн дает возможность поворота прибо-

ра  в  горизонтальной  и  вертикальной  плоско-

сти  (см.  стр.  7)  благодаря  чему  струя  теплого

воздуха  будет  всегда  направлена  туда,  где  не-

обходима.

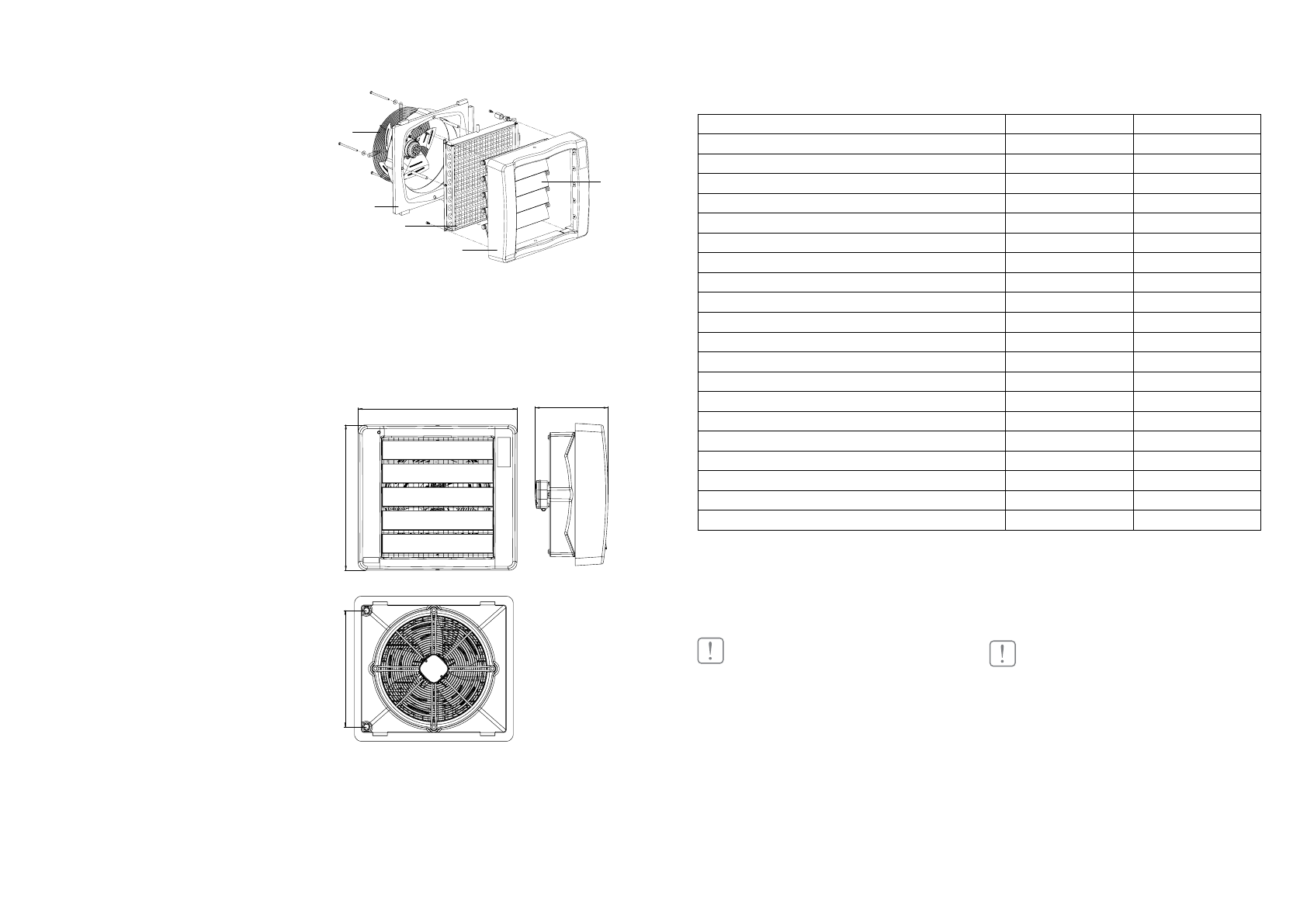

Принцип работы

2

3

1

4

5

1 – Теплообменник

2 – Осевой вентилятор

3 – Панель задняя

4 – Панель передняя

5 – Направляющие

Основные размеры

Технические характеристики

Параметр / Модель

BHP-W3-20-S

BHP-W3-30-S

Количество рядов нагревателя

1

2

Производительность по воздуху, м³/ч

3200/2500/1800

3000/2300/1650

Максимальная номинальная тепловая мощность, кВт*

25,7

45,6

Номинальная тепловая мощность**, кВт

15

26,6

Максимальное увеличение температуры воздуха*,  С

22,2

42,8

Максимальная температура теплоносителя, С

150

150

Максимальное рабочее давление, МПа

1,6

1,6

Максимальная дальнобойность струи ,м***

15

15

Объём воды в нагревателе, дм3

0,64

1,7

Диаметр присоединительных патрубков

3/4

3/4

Напряжение питания, В~Гц

230~50

230~50

Мощность двигателя, Вт

180/160/140

180/160/140

Номинальный ток, А

0,8/0,7/0,6

0,8/0,7/0,6

Класс электрозащиты

I класс

I класс

Номинальный уровень шума, дБ(A)****

51

51

Степень защиты, IP

IP55

IP55

Размеры прибора (ШхВхГ), мм

640х585х300

640х585х300

Размеры упаковки (ШхВхГ), мм

665х610х327

665х610х327

Вес нетто, кг

8

9

Вес брутто, кг

12

13,5

* - При максимальной производительности и температуре теплоносителя 130/90, температура воздуха на входе в прибор 0 градусов

** - При максимальной производительности и температуре теплоносителя 90/70, температура воздуха на входе в прибор 15 градусов

*** - Теоретически полученная величина

****- На расстоянии 5 м. по оси прибора

Технические характеристики

ВНИМАНИЕ!

Место  монтажа  должно  быть  соответствующе  по-

добрано  с  учётом  возможного  появления  нагрузок

и  вибраций.  Перед  началом  любых  монтажных,  экс-

плуатационных или консервационных работ необхо-

димо отключить питание и не допустить включения

напряжения.

Рекомендуется  применение  фильтров  в  гидравли-

ческой  системе.  Перед  подключением  подводящих

трубопроводов  (особенно  подающих)  к  оборудо-

ванию  рекомендуем  очистить  систему,  спуская  не-

сколько литров воды.

Монтаж прибора

ВНИМАНИЕ!

Несоблюдение  при  монтаже  минимального  рас-

стояния 0,3 м от стены или потолка может вызвать

неправильную  работу  обогревателя,  а  также  по-

вышенный шум или повреждение вентилятора.

 300

 470

 639

 585
