7

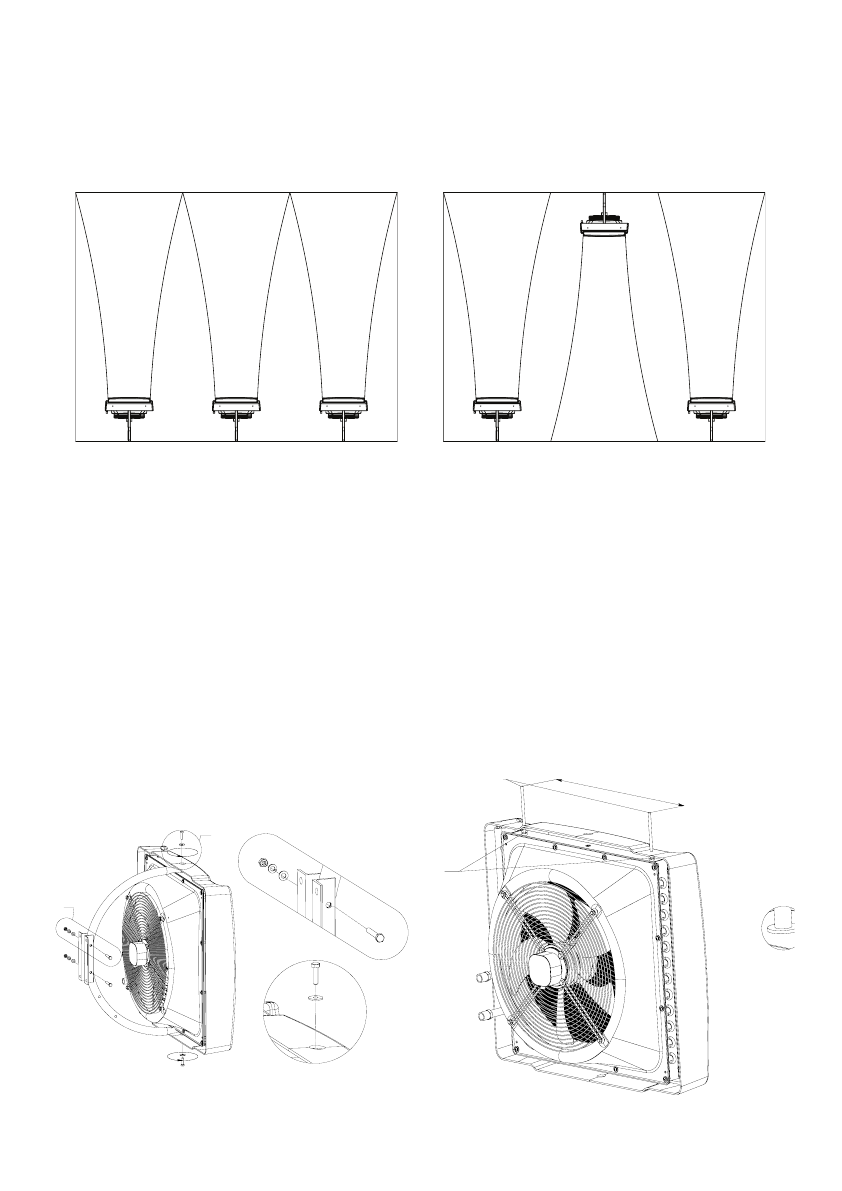

Монтаж прибора
Примерное размещение тепловентиляторов
при настенном монтаже
Вид сверху (вариант 1)
Варианты монтажа
1.
Монтаж с кронштейном.
Кронштейн доступен
как опция. В комплект с кронштейном входят: болт
М8*55 (4 шт), шайба (4 шт), гровер (2 шт). Для сборки
кронштейна необходимо вставить и затянуть два
болта М8*55, две шайбы, два гровера в отверстия
кронштейна как показано на виде А. Затем вставить
болт М8*55 и шайбу через отверстие в корпусе и
кронштейне (вид Б) и затянуть. Повторите данную
операцию для крепления кронштейна снизу. При-
бор на кронштейне может монтироваться под
углами: 0°, 15°, 30°, 45°, к вертикальной плоскости.
Диапазон поворота 90° относительно оси крепле-
ния. Вращение оборудования установленного на
кронштейне.
2. Монтаж без кронштейна.
Оборудование может
монтироваться на любой опоре, обеспечивающей
стабильное и надежное крепление.
Вертикальная установка посредством шпилек
(не входят в комплект поставки):
внутри аппа-
рата находятся резьбовые монтажные отверстия
(2 шт) (вид А). Для монтажа обогревателя посред-
ством монтажных шпилек необходимо просверлить
отверстия 8,4-9 мм в панели прибора и вкрутить
шпильки М8 в резьбовые отверстия, предусмотрен-
ные внутри аппарата.
А
Б
А
Б
570
А
Шпильки М8
А
Вид сверху (вариант 2)
Рис. 8
Рис. 10
Рис. 9
Рис. 11
