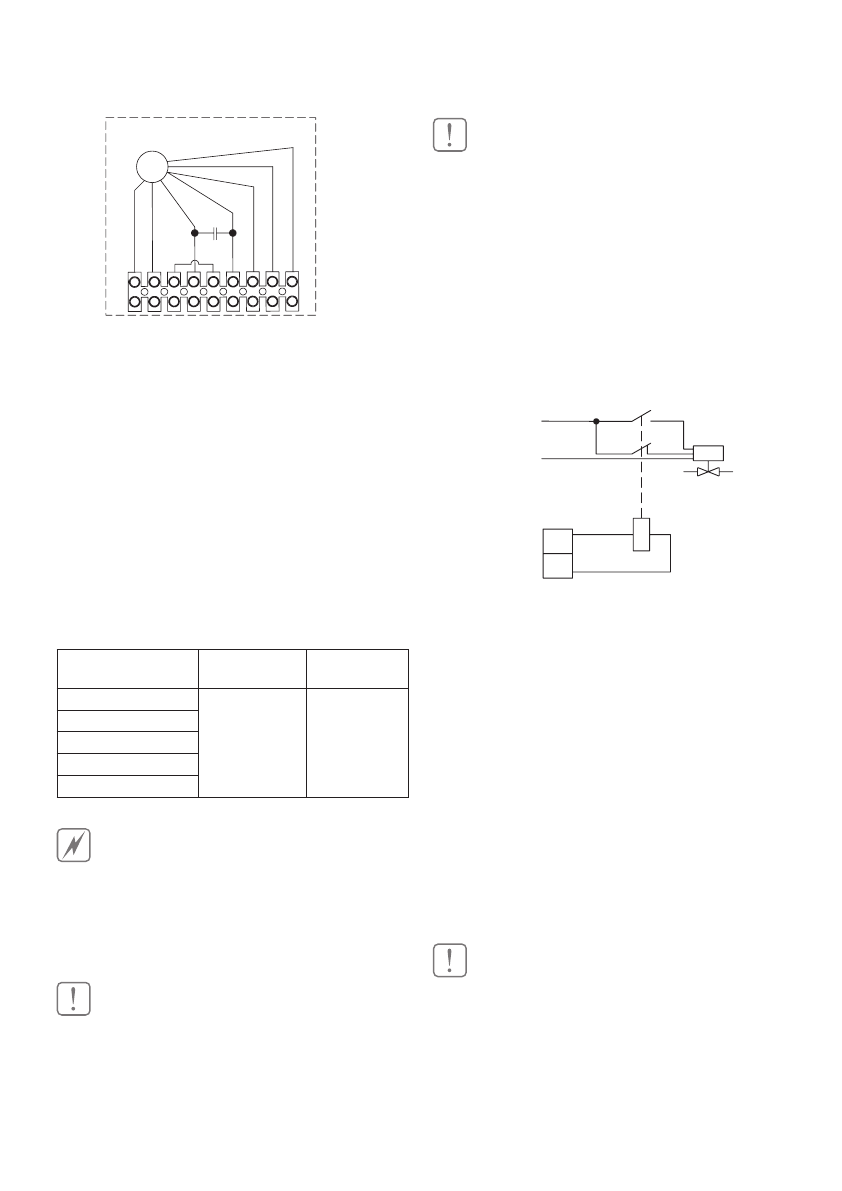

Подключение электромагнитного привода двух-/трехходового
вентиля без возвратной пружины:
1
2
HEAT L
HEAT N
Контроллер BRC-W
YA1
КМ1.1
КМ1.2
КМ1
L
N
КМ1 - электромагнитное реле;
КМ1.1 - нормально разомкнутый контакт реле;
КМ1.2 - нормально замкнутый контакт реле.
ХТ1 - клеммная колодка;
YA1 - привод электромагнитного клапана без возвратной пружины.
ХТ1
ye
llo
w
-g
re
en
bla
ck
blu
e
low speed
hight speed
middle speed
re
d
gr
ey
br
ow
n
C1
black
Тепловентилятор
ХТ1 - клеммная колодка;
С1 - конденсатор;
М1 - электродвигатель;
Расцветка выводных проводов электродвигателя:
Yellow-green (желто-зеленый) - провод заземления.
Black (черный) - провод нейтрали.
Brown (коричневый) - провод максимальной скорости.
Grey (серый) - провод средней скорости.
Re d (красный) - провод минимальной скорости.
Внутренее устройство клеммной коробки:
ХТ1
M1
Для подключения электропитания снимите
крышку с электродвигателя открутив два винта.
Подключите провода к клеммной колодке со-
гласно схеме подключения. Установите крышку
обратно.
Сечение медных проводов питающих кабелей.
Модель
тепловентилятора
Питающее
напряжение, В
Кабель
питания, мм²
BHP-W2-30-SF
230
3х1,0
BHP-W2-40-S
BHP-W2-60-SF
BHP-W2-70-S
BHP-W2-100-S
ОС ТО РОЖ НО!
• Запрещается подсоединение шины заземления
к водопроводной трубе, линии газоснабжения,
молниеотводу, телефонной или антенной сети.
• Обязательно должно быть обеспечено зазем-
ление тепловентилятора.
ВНИМАНИЕ!
Есть возможность подключения электромагнит-
ного клапана вентиля к пульту BRC-W. Номиналь-
ный ток клапана не должен превышать 1 А.
ВНИМАНИЕ!
Приведенные схемы электрические принципиаль-
ные подразумевают подключение электропривода
двух/трехходового клапана с наличием возврат-
ной пружины. В случае ее отсутствия электро-
привод следует подключать к пульту через реле с
одним нормально замкнутым контактом и одним
нормально разомкнутым контактом по схеме, при-
веденной ниже. Характеристики реле: номиналь-
ное напряжение 220 В; номинальный ток выбира-
ется исходя из характеристик электропривода.
Подключение электромагнитного привода двух-/трехходового
вентиля без возвратной пружины:
1
2
HEAT L
HEAT N
Контроллер BRC-W
YA1
КМ1.1
КМ1.2
КМ1
L
N
КМ1 - электромагнитное реле;
КМ1.1 - нормально разомкнутый контакт реле;
КМ1.2 - нормально замкнутый контакт реле.
ХТ1 - клеммная колодка;
YA1 - привод электромагнитного клапана без возвратной пружины.
ХТ1
ye
llo
w
-g
re
en
bla
ck
blu
e
low speed
hight speed
middle speed
re
d
gr
ey
br
ow
n
C1
black
Тепловентилятор
ХТ1 - клеммная колодка;
С1 - конденсатор;
М1 - электродвигатель;
Расцветка выводных проводов электродвигателя:
Yellow-green (желто-зеленый) - провод заземления.
Black (черный) - провод нейтрали.
Brown (коричневый) - провод максимальной скорости.
Grey (серый) - провод средней скорости.
Re d (красный) - провод минимальной скорости.
Внутренее устройство клеммной коробки:
ХТ1
M1
Водяной тепловентилятор предполагает следую-
щие схемы подключения:
1. Один тепловентилятор к контроллеру BRC-W.
2. Групповое подключение тепловентиляторов
(до 6 шт.) к одному контроллеру BRC-W.
3. Один тепловентилятор к двухполюсному вы-
ключателю.
4. Групповое подключение тепловентиляторов к
двухполюсному выключателю.
5. Групповое подключение тепловентиляторов
(до 6 шт.) к одному термостату механическому
BMT.
ВНИМАНИЕ!
При подключении тепловентиляторов через ав-
томатический выключатель, запрещается одно-
временно включать несколько режимов произ-
водительности.
Это может привести к перегреву и отказу двигате-
ля вентилятора.
Подключение электропитания
