MONITOR OUTPUT

S-VIDEO

VIDEO

R –AUDIO –L

(GRAY)

R S - 2 3 2 C

I N

O U T

CONTROL

INPUT 3

INPUT 2

COMPONENT

AC I N L E T

SYSTEM

CABLE

( W H I T E )

Подготовка

Настройка системы

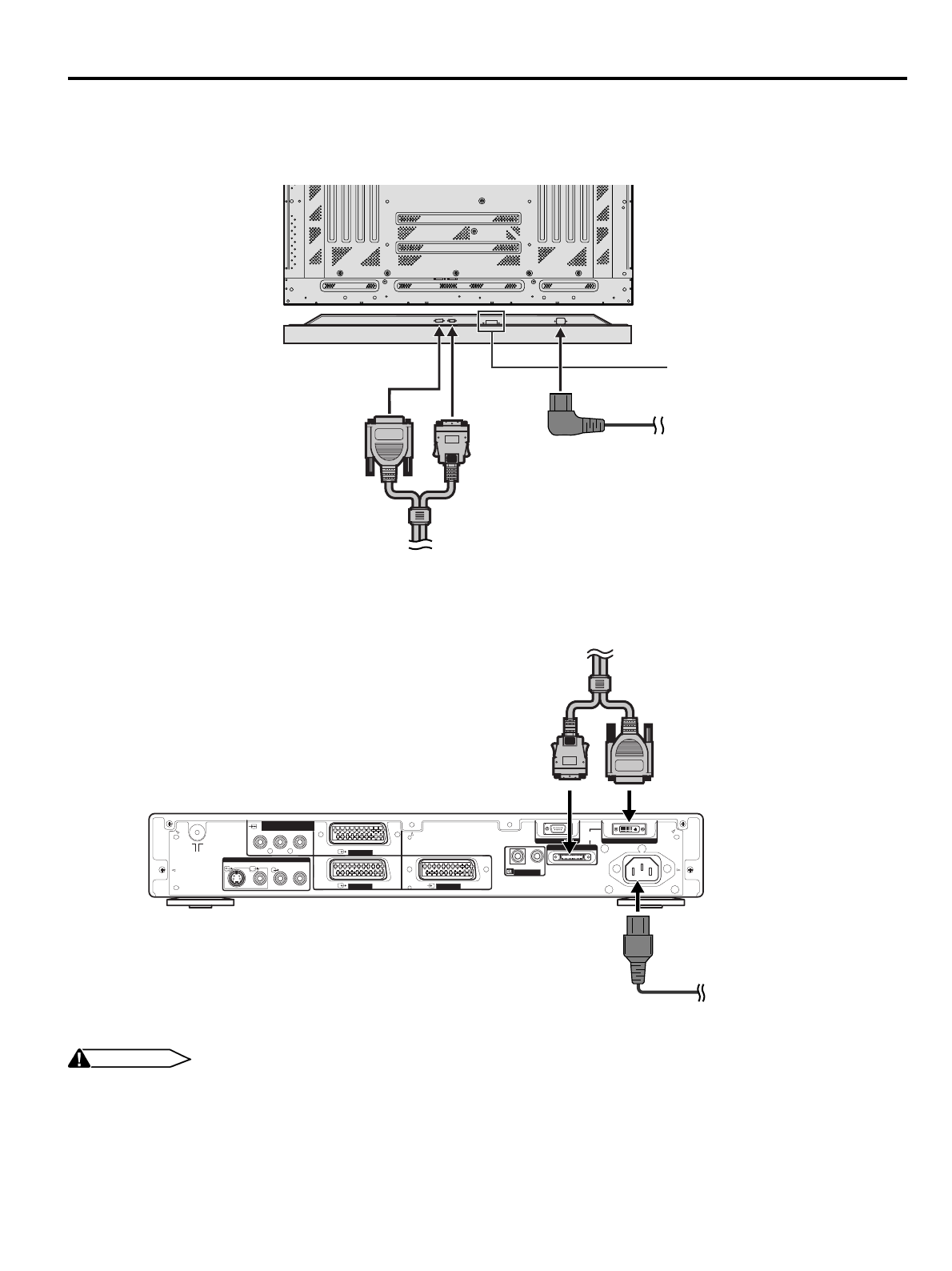

1. Подключение кабеля системы и кабеля питания к плазменному дисплею.

ВНИМАНИЕ

Плазменный дисплей (вид сзади)

(вид снизу)

Для получения более подроб-
ной информации о установке
продающегося отдельно гром-
коговорителя PIONEER, пожа-
луйста, обратитесь к руковод-
ству, полученному в комплекте
с громкоговорителями.

Системный кабель

(БЕЛЫЙ)

(СЕРЫЙ)

Кабель питания

2. Подключение кабеля системы и кабеля питания к ресиверу.

Системный кабель

(СЕРЫЙ)

(БЕЛЫЙ)

Ресивер (вид сзади)

Кабель питания

• ПРИ ПОДКЛЮЧЕНИИ ИЛИ ОТКЛЮЧЕНИИ КАБЕЛЕЙ ГРОМКОГОВОРИТЕЛЕЙ НА ЭТИ РАЗЪЕМЫ ГРОМКОГОВОРИ-

ТЕЛЕЙ МОЖЕТ ПОДАВАТЬСЯ ОПАСНОЕ НАПРЯЖЕНИЕ. ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ ТОКОМ НЕ ПРИКА-
САЙТЕСЬ К НЕИЗОЛИРОВАННЫМ ДЕТАЛЯМ ДО ОТКЛЮЧЕНИЯ КАБЕЛЯ ПИТАНИЯ.
