ки

Крепление дисплея и телевизора Pioneer с

помощью установочных винтов.

Закрепите детали, помеченные стрелками (отверстия с
маркировкой T), с помощью отвертки.

[PDP-LX5090 / PDP-LX5090H / PDP-LX509A / PDP-C509A]

KRP-TS02 / PDK-TS33A / PDK-TS33
Верхняя сторона ..... Установочный винт

�

(M8 × 40 мм: черный)

Нижняя сторона ..... Установочный винт

�

(M8 × 15 мм: черный)

[KRP-500P / KRP-500M]

KRP-TS02
Верхняя сторона ..... Установочный винт

�

(M8 × 23 мм: черный)

Нижняя сторона ..... Установочный винт

�

(M8 × 15 мм: черный)

Установочный винт

�

(M8 x 40 мм: черный)

��

или

�

฀

(M8 x 23 мм: черный)

Установочный винт

�

(M8 x 15 мм: черный)

Задняя

сторона

Передняя

сторона

Вес дисплея и телевизора Pioneer составляет

примерно 30 кг, он не имеет достаточной

толщины и является неустойчивым.

Следовательно, их должны собирать и

устанавливать, как минимум, два человека.

Внимание

• Обязательно установку выполняйте на ровной,

устойчивой поверхности.

• Вставьте винты в отверстия вертикально и надежно

затяните.

• Подложите ткань или другой материал под дисплей для

предотвращения царапин или повреждений.

• После легкого поворота винта вручную на два или три

оборота затяните его отверткой.

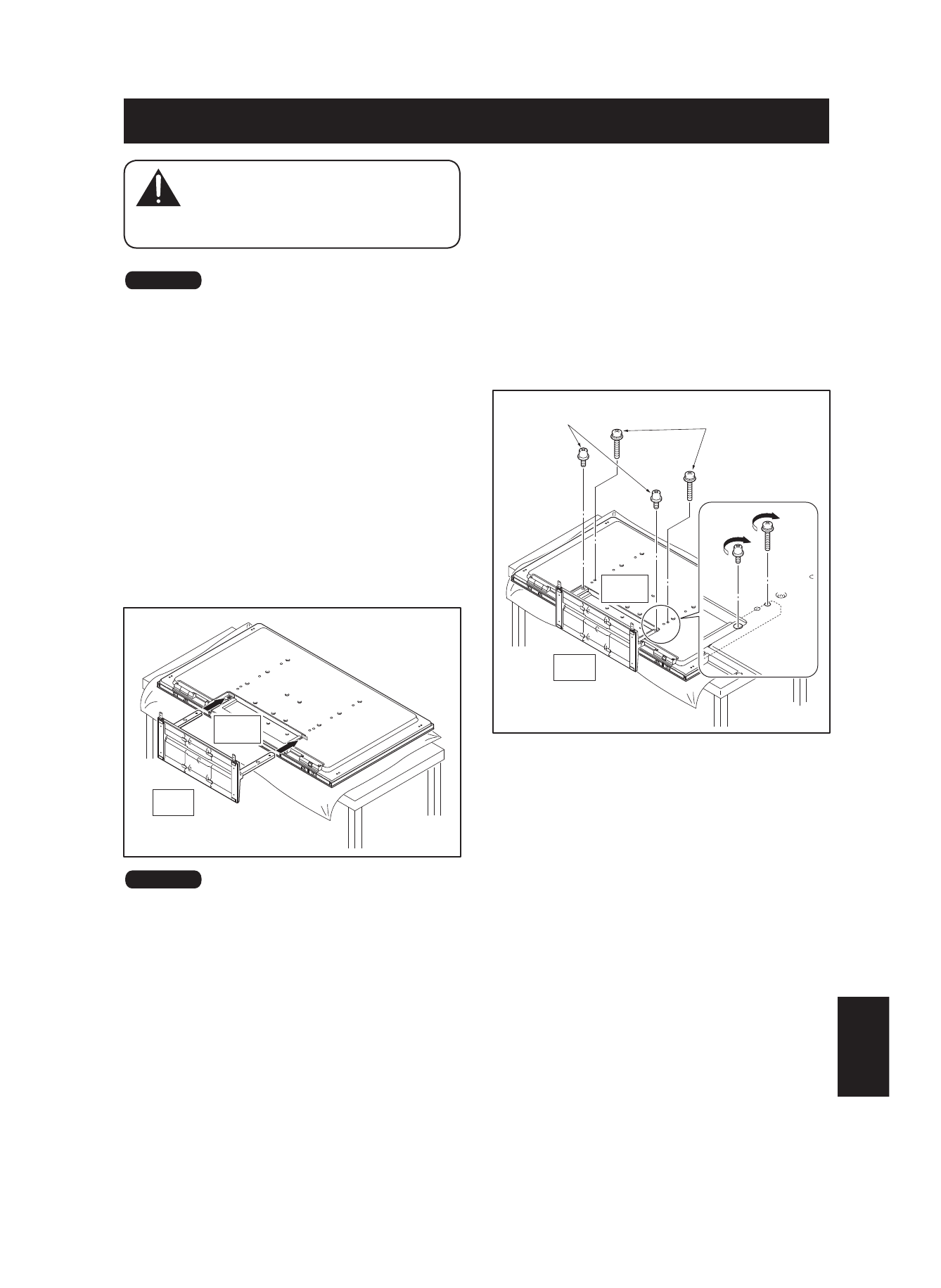

Подсоединение дисплея и телевизора

Pioneer к столику-подставке.

Уложите дисплей и телевизор Pioneer на ровную
поверхность. Выровняйте опоры столика-подставки с
установочными пазами дисплея и телевизора Pioneer
и аккуратно вставьте опоры. Убедитесь, что опоры
столика-подставки не входят в контакт ни с чем другим,
кроме установочных пазов дисплея и телевизора Pioneer.
Контакт с любой другой поверхностью может привести
к появлению царапин или деформации задней стороны
дисплея или терминалов.

Задняя

сторона

Передняя

сторона

Внимание

При укладывании дисплея и телевизора Pioneer будьте

внимательны, чтобы его не поцарапать и не повредить.

Подсоединение дисплея и телевизора Pioneer

Внимание
