Сборка столика-подставки

Порядок сборки

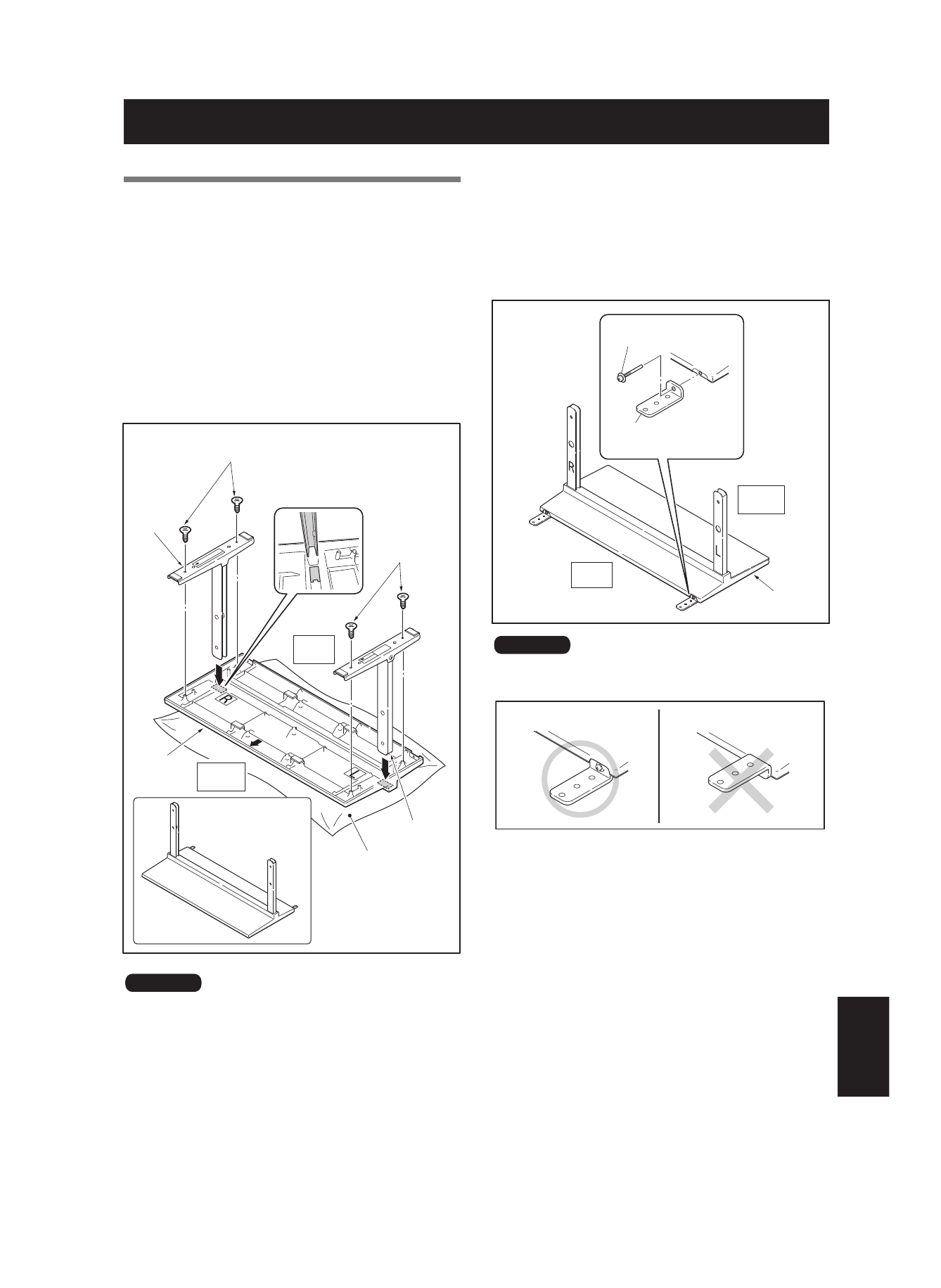

1

  Переверните основание так, чтобы его

нижняя часть была обращена вверх.

2

  Вставьте в основание опорные стойки.

•   Вставьте опорную стойку (правую) на стороне с

маркировкой “R”, и опорную стойку (левую) на
стороне с маркировкой “L”.

•   Удостоверьтесь, что открытые стороны опорных

стоек обращены вовнутрь. Вставьте опорные стойки,
убедившись в их совмещении с выступом основания.

3

  Затяните винты

�฀

(4 мм × 10 мм:

серебристые) для фиксации опорных стоек.

Ткань

Винты

�

�

�

(4 мм × 10 мм: серебристые)

Винты

�

�

�

(4 мм × 10 мм:

серебристые)

Опорная стойка

(левая)

Опорная

стойка

(правая)

Удостоверьтесь, что открытые стороны

опорных стоек обращены вовнутрь.

Вставьте опорные стойки, убедившись в

их совмещении с выступом основания.

Основание

Задняя

сторона

Столик-подставка

в комплекте

Передняя

сторона

Внимание

•

Собирайте столик-подставку с помощью мягкой
простыни, подложенной под основание. Если перед

сборкой не расстелить простынь, то можно поцарапать

лицевую поверхность основания.

•

Будьте осторожны при установке опорных стоек (левой)
и (правой), чтобы гарантировать, что они находятся в

правильных положениях. Ошибочная установка опорных

стоек может вызвать повреждение столика-подставки.

4

  После сборки столика-подставки

подсоедините металлические фитинги

для предотвращения падения с помощью
установочных винтов

�

 (M4 × 35 мм:

черные).

Металлический фитинг для

предотвращения падения

Основание

Установочные винты

�

�

(M4 × 35 мм: черный)

Задняя

сторона

Передняя

сторона

Внимание

Убедитесь, что не подсоединяете металлические фитинги

в обратном положении.

<Неправильное подсоединение>

<Правильное подсоединение>
