Данная инструкция подразумевает, что Вы уже подключили к ТВ антенну или систему
кабельного телевидения. Пропустите шаг 1, если антенна ещё не подключена к ТВ.

Каж

д

ый

в

идео

м

агнит

офо

н имеет

различну

ю

по

след

ов

ательност

ь

раз

ъ

ём

ов

на

з

адней

п

анели.

Пож

алуйста,

 в

сег

д

а

подк

лю

ч

айте

в

се

к

абели

в

со

отв

етст

в

ии с

цв

етами раз

ъ

ём

ов.

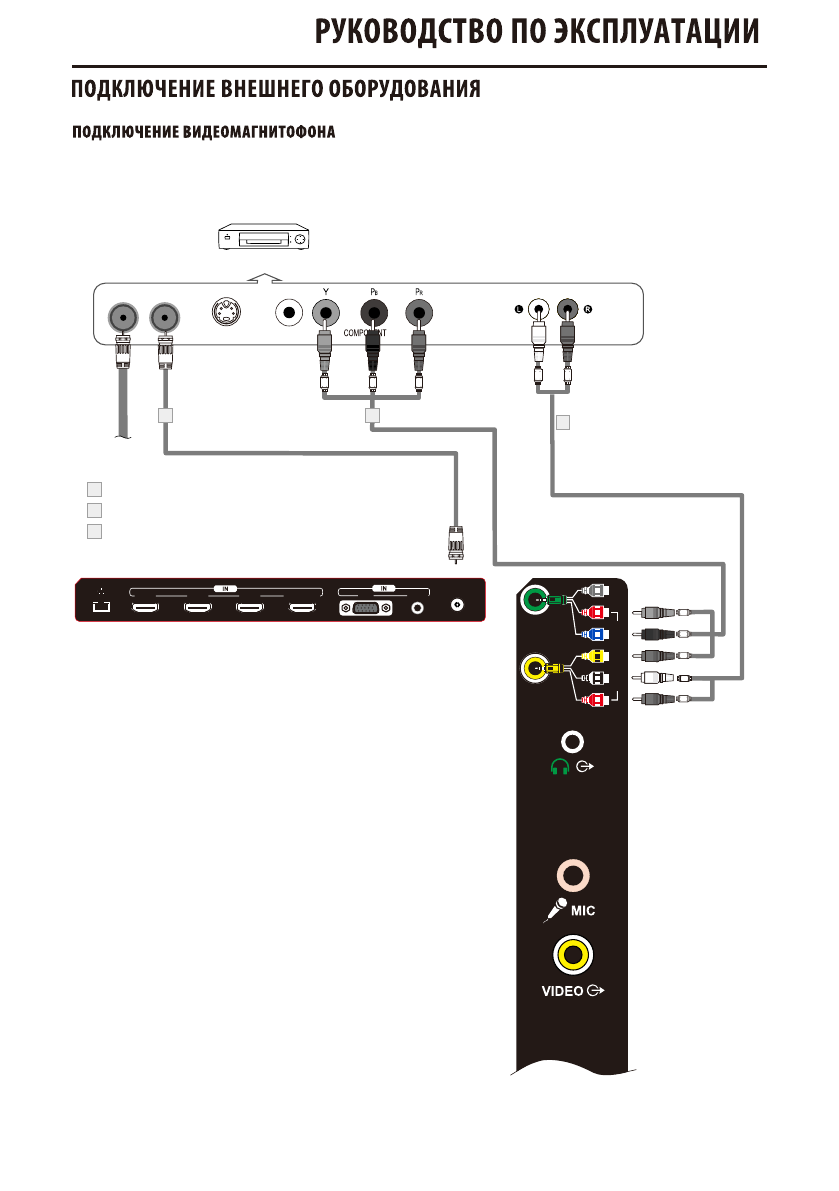

1.

Отключите антенный кабель или кабельное ТВ от

телевизора.

2. Подключите антенный кабель или кабельное ТВ к

разъёму ANT IN на задней панели видеомагнитофона.

3. Подключите RF-кабель к разъёму ANT OUT

на видемагнитофоне, и разъёму ANT IN на ТВ.

4. Подключите компонентный кабель к разъёмам

COMPONENT [Y, Pb, Pr] на DVD-плеере и YPbPr  на ТВ.

5. Соедините аудиовыход на видеомагнитофоне,

к разъёмам AUDIO  L и  AUDIO R на ТВ.

ВАЖНО:

1. Каждый раз при подключении внешних устройств к ТВ
убедитесь, что питание ТВ обоих устройств отключено.
2. Всегда сверяйте цвета коннекторов кабелей

и разъёмов на панелях устройств.

Задняя

панель ТВ

Белый

Красный

Аудиовыход

Красный

Синий

Зелёный

       Задняя панель видеомагнитофона

ANT  ANT OUT  S-VIDEO

VIDEO OUT

2

3

Аудиокабель(не входит в комплект)

YPbPr-кабель(не входит в комплект)

1

RF-кабель (не входит в комплект)

1

2

3

Зелёный

Синий

Красный

VGA

RF

HDMI2

HDMI1(MHL)

AUDIO

HDMI3

HDMI4

Красный

Белый

SPDIF

L

R

Y/V

Pr

Pb

AV IN

COMPONENT IN

16
