Operation

6

6

Operation

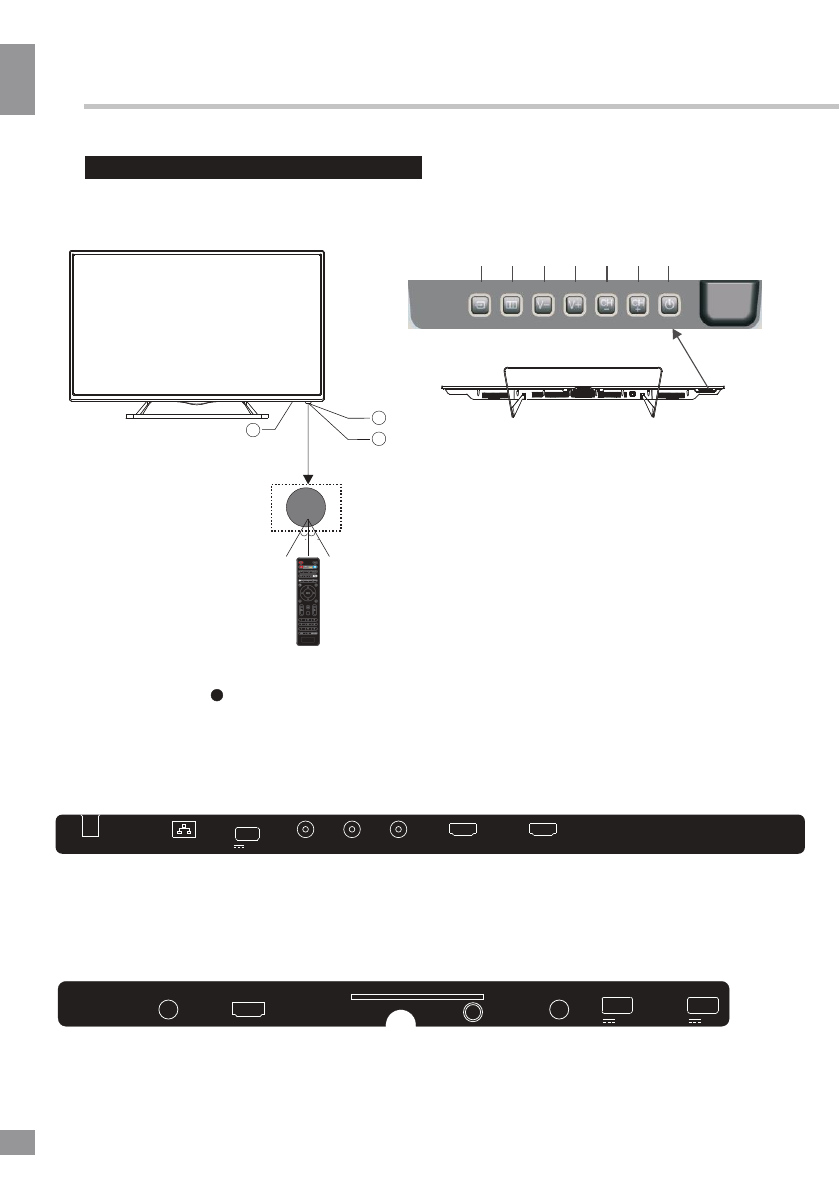

Front panel

Control elements

1. Remote control sensor

2. I ndicator LED:   RED          STANDBY

3. Key board

1

．

SOURCE

：

Display  the  input  source  menu.

2

．

MENU

：

Display  main   MENU.

3

．

V-/V+

        Adjust  sound  level.
        In  MENU  mode,  press

“

V+

”

or

“

V-

”

to

        adjust  the  item  that   you  selected.

4

．

CH+/CH-

        In T V  mode

，

press

“

CH+

”

or

“

CH-

”

to  change

        the  channel  up  and  down.
        In  MENU  mode,  press

“

CH+

”

or

“

CH-

”

to  select

        items.

5.  STANDBY

        Press  this  button  to  turn  the  unit  ON   from
        STANDBY  mode.
        Press  it  again  to  turn  the  set  back  to  STANDBY.

REAR AV Connections

All  the  terminals  are(from  left  to  right):
AC  Power  Socket,

LAN PORT, USB PORT,

VIDEO  INPUT,  AUDIO  INPUT

,  HDMI1,

HDMI2

.

REAR AV Connections(SIDE)

All  the  terminals  are

(from  left  to  right):

TVRF ANTENNA INPUT

,  HDMI

3

,

CI,  HEADPHONE,  COAXIAL

OUTPUT,  USB  PORT,  USB 3.0 PORT.

3 0 3 0

3

1

2

SOURCE MENU V-

V+

CH- CH+ Standby

A C - I N P U T

1 0 0 - 2 4 0 V ~ 5 0 / 6 0 H z

U S B

V I D E O

L

R

H D M I 1

H D M I 2

L A N

5 V       500mA

R F

H D M I 3

C O A X I A L

H E A D P H O N E

C O M M O N I N T E R FA C E ( C I )

U S B

U S B 3 . 0

5 V        500mA

5 V       9 00mA
