Operation

6

6

Operation

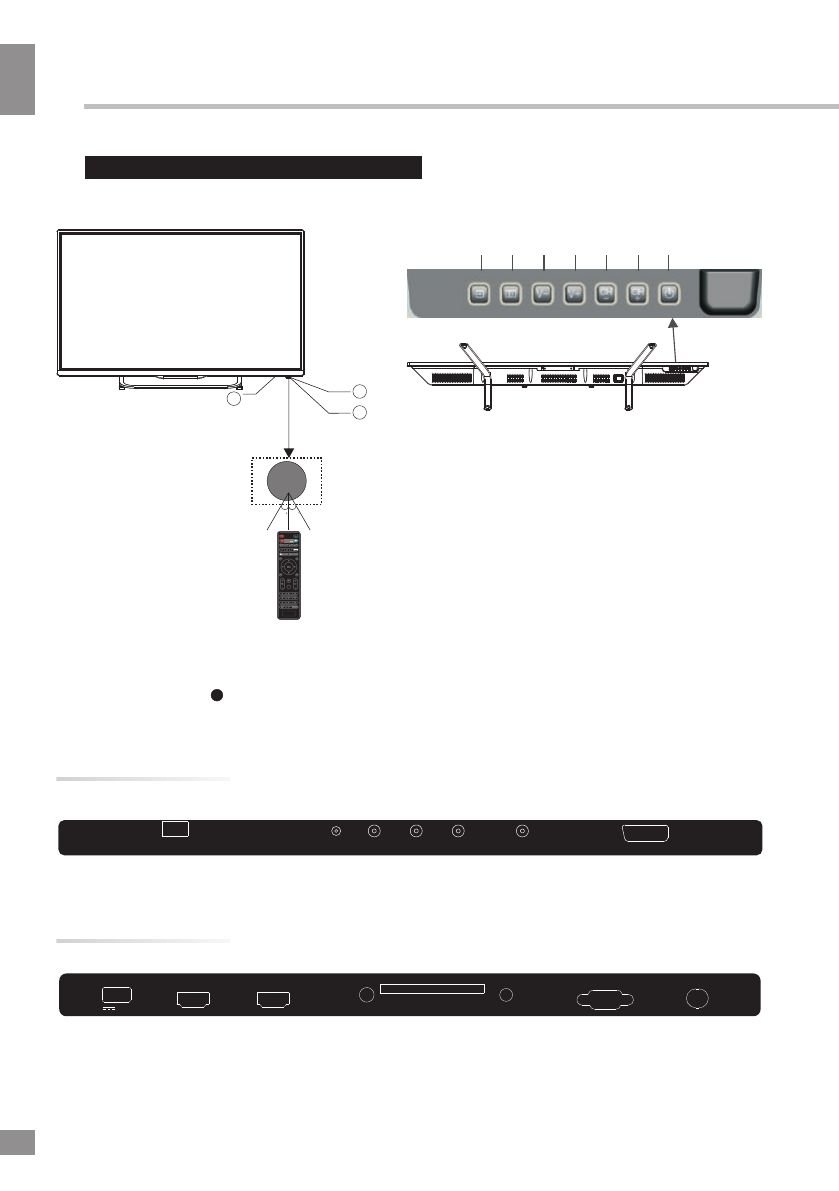

Front panel

Control elements

1. Remote control sensor

2. I ndicator LED:   RED          STANDBY

3. Key board

1

．

SOURCE

：

Display  the  input  source  menu.

2

．

MENU

：

Display  main   MENU.

3

．

V-/V+

        Adjust  sound  level.
        In  MENU  mode,  press

“

V+

”

or

“

V-

”

to

        adjust  the  item  that   you  selected.

4

．

CH+/CH-

        In T V  mode

，

press

“

CH+

”

or

“

CH-

”

to  change

        the  channel  up  and  down.
        In  MENU  mode,  press

“

CH+

”

or

“

CH-

”

to  select

        items.

5.  STANDBY

        Press  this  button  to  turn  the  unit  ON   from
        STANDBY  mode.
        Press  it  again  to  turn  the  set  back  to  STANDBY.

S O U R C E

M E N U V-

V +

C H - C H + S t a n d b y

3 0 3 0

3

1

2

REAR AV Connections

All  the  terminals  are(from  left  to  right):
AC  Power  Socket, YPbPr  INPUT, VIDEO  INPUT,  AUDIO  INPUT,  COAXIAL  OUTPUT,  SCART  INPUT.
Note: VIDEO  and YPbPr  share  one  audio  channel.

REAR AV Connections(SIDE)

All  the  terminals  are(from  left  to  right):
USB,  HDMI2,  HDMI1,  HEADPHONE,  CI,  PC  AUDIO, VGA,  RF.
Note:  When  HDMI  port  get  DVI  signal  ,the  audio  signal  receives  from  the  PC
            Audio  channel.

A C - I N P U T

1 0 0 - 2 4 0 V ~ 5 0 / 6 0 H z

S C A RT

D I G I TA L A U D I O O U T P U T
           ( C O A X I A L )

R

L

Y P b P r

V I D E O

H D M I 2

H D M I 1

H E A D P H O N E

C O M M O N I N T E R FA C E ( C I )

P C A U D I O

V G A

R F

U S B

5 V        500mA
