Управление устройством

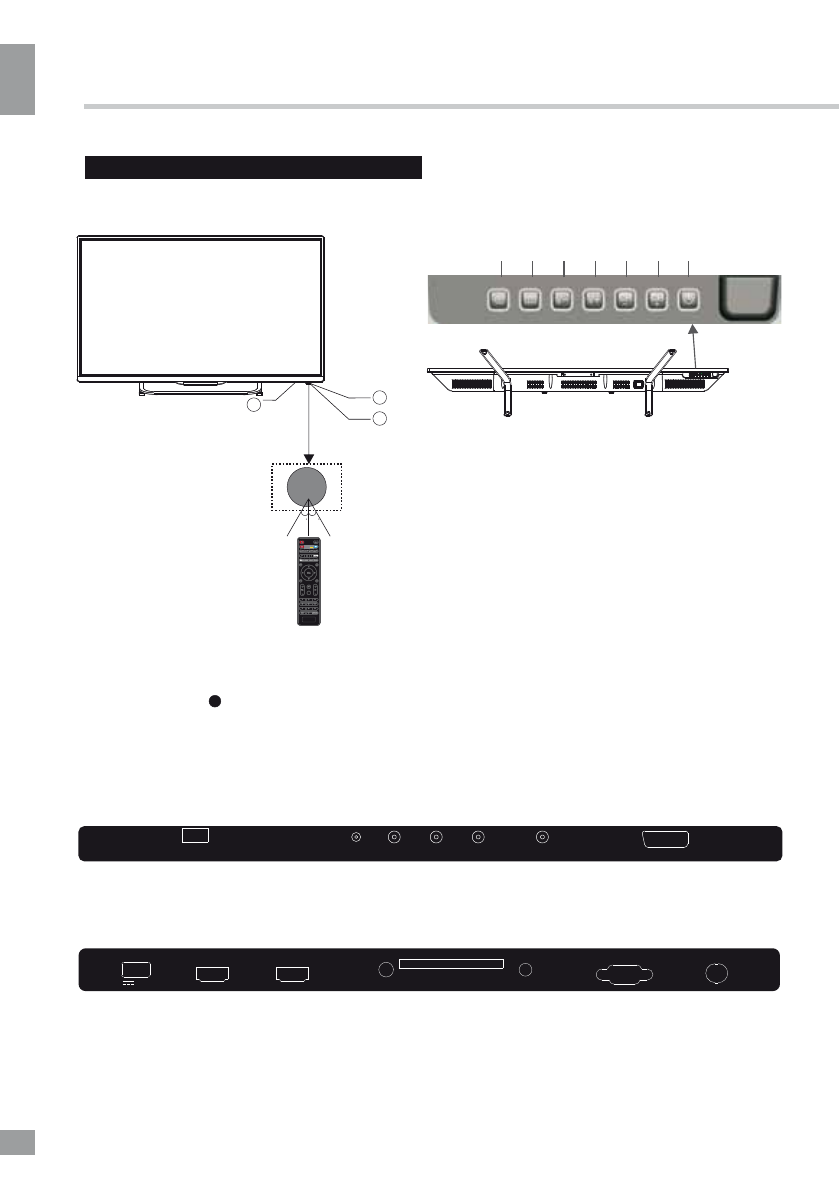

Элементы управления

Передняя панель

1.Датчик ПДУ
2. LED- индикатор:    Режим ожидания (красный)

3. Клавиши

1

．

SOURCE

：

Меню выбора источника

сигнала.

2

．

MENU:

Главное меню

3

．

V-/V+

       Настройка уровня звука.
       В главном меню клавиши
регулируют выбранный параметр.

4

．

CH+/CH-

       В режиме TV клавиши “CH+” и “CH-”

       меняют канал.
       В главном меню клавиши выбирают
параметр.

5.  STANDBY

       Нажмите эту клавишу для включения
телевизора.
       Нажмите снова для перехода в режим
ожидания.

SOURCE MENU V-

V+

CH- CH+ Standby

30 30

3

1
2

Задняя панель

Порты и терминалы телевизора (слева направо):
Разъем кабеля питания, компонентный вход (YPbPr,  композитный видеовход,

композитный аудиовход, коаксиальный аудиовыход, вход SCART. Внимание:

Компонентный и композитный видеовходы используют один и тот же аудиовход.

Порты и терминалы на боковой панели (слева направо):
USB- порт, вход HDMI2, вход HDMI1, разъем для наушников, разъем PCMCIA,
компьютерный аудиовход, компьютерный видевход (VGA), антенный разъем.
Внимание: при передаче DVI- сигнала через вход HDMI, аудиосигнал передается через
компьютерный аудиовход.

AC-INPUT

100-240V~50/60Hz

SCART

DIGITAL AUDIO OUTPUT

           (COAXIAL)

R

L

YPbPr

VIDEO

HDMI2

HDMI1

HEADPHONE

COMMON INTERFACE(CI)

PC AUDIO

VGA

RF

USB

5V        500mA
