Установка/Подключение

Подключение

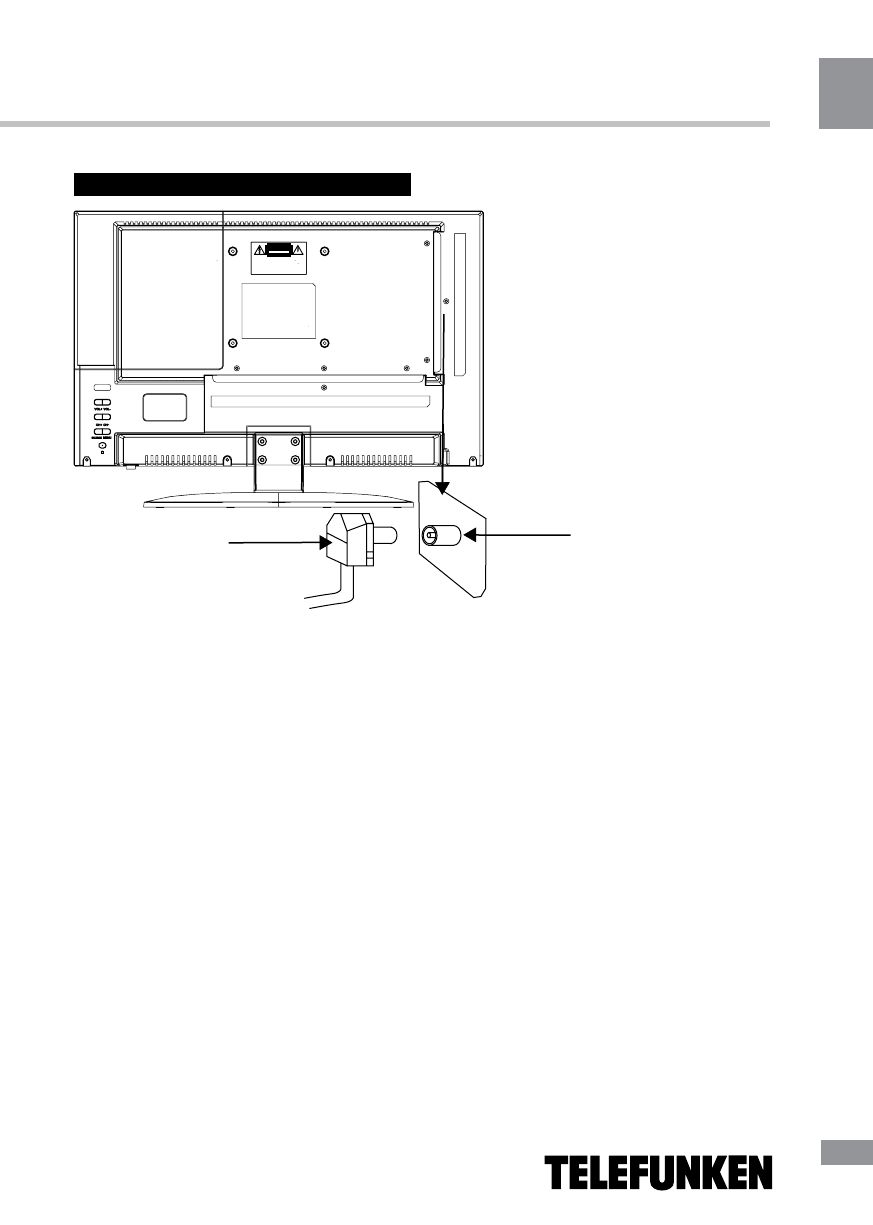

Подключение внешней антенны

Подсоедините антенну к соответствую-

щему разъему. Используйте коаксиальный
кабель 75 Ом при подключении внешней
антенны.

Прочие подключения

•  Подсоедините источник аудио сигнала

(DVD, CAMCORDER) к соответствующим
аудио разъемам ‘L’ (Левый) и ‘R’ (Правый).

•  Композитный видео вход телевизора

подсоединяется к композитному выходу
другого видео оборудования с помощью
аудио-видеокабеля RCA.

•  Разъем SCART подсоединяется с по-

мощью специального SCART-кабеля (в
комплект не входит) к соответствующему
разъему DVD плеера. Терминал SCART дан-
ного устройства может быть использован как
в качестве входа, так и в качестве выхода.

•  Компонентный видеовход Y/Pb/Pr слу-

жит для получения компонентного видео-
сигнала от внешнего источника.

•  Разъем питания предназначен для под-

ключения телевизора к сети электрического
питания с помощью сетевого адаптера.

•  Подсоедините VGA-кабель (в комплект

не входит) к VGA-порту ПК и к VGA-разъему
телевизора; затяните болты по часовой
стрелке на обоих концах кабеля.

•  Компьютерный аудиовход служит для

получения телевизором аудио сигнала с
персонального компьютера.

•  Если источник видеосигнала имеет

HDMI-выход, подключите его к HDMI-входу
телевизора, используя специальный HDMI-
кабель ((в комплект не входит).

•  Подсоедините наушники к разъему

для наушников. При подсоединенных
наушниках звук через динамики телевизора
не воспроизводится.

•  Коаксиальный выход предназначен для

передачи многоканального звука на внеш-
нее декодирующее устройство (например, в
формате 5.1-канал).

Кабель 75 Ом

Разъем для антенны

Штекер антенного кабеля

CAUTION:

TO PREVENT ELECTRICAL SHOCK.

DO NOT REMOVE THIS COVER.
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE

PERSONNEL.

DO NOT OPEN.

RISK OF ELECTRIC SHOCK.

CAUTION!
