6

L

R

AV-IN 1

RGB

AV-IN 2

S-VIDEO

VIDEO

L

R

AUDIO

POWER

INPUT

DC12V

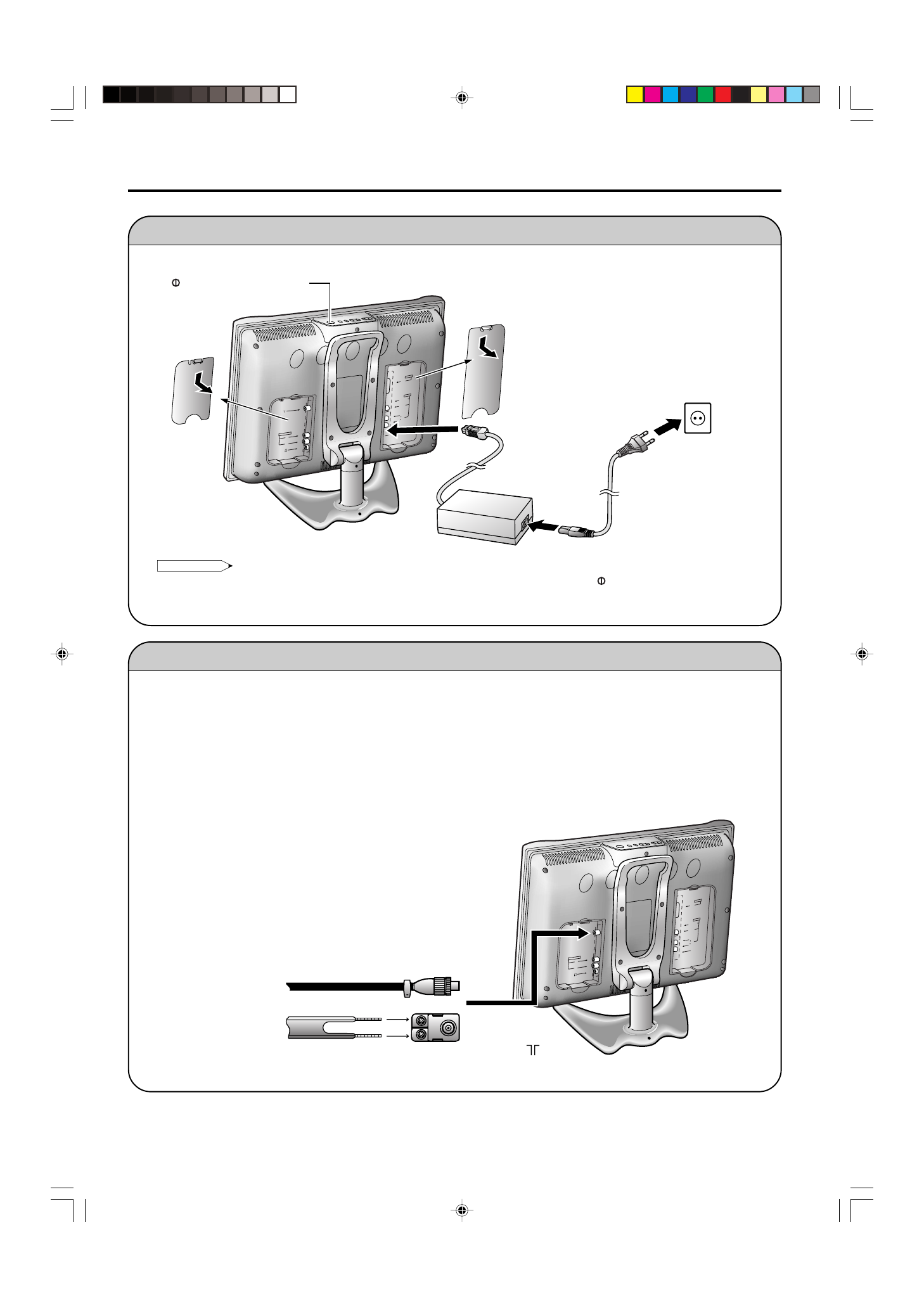

Подключение к источнику питания

Подготовка к работе (продолжение)

Подключение антенны

Подключите кабель к разъему электропитания устройства.

Для получения высококачественного изображения
рекомендуем использовать наружную антенну. Далее
приведено краткое описание типов подключения
коаксиальных и фидерных кабелей :

(1)Если наружная антенна подключается с

помощью коаксиального кабеля с внутренним
сопротивлением в 75 Ом, то для подключения к
телевизору необходимо использовать
стандартный антенный разъем DIN45325
(IEC169-2), кабель подключается к
соответствующему гнезду на задней панели
устройства.

(2) Если наружная антенна подключается с

помощью плоского двойного фидерного кабеля
на 300 Ом, поменяйте его на преобразователь
импеданса с 300 Ом на 75 Ом и подключите ее к
гнезду для антенны на задней панели
телевизора через антенный кабель (не
прилагается).

Коаксиальный кабель на 75 Ом (круглый кабель)

Двойной фидерный кабель на
300 Ом

Подключение к
гнезду для
антенны (

 )

Примечания

:

Note:

•

Перед подключением сетевого адаптера обязательно устанавливайте переключатель

 (ОСНОВНОЕ ПИТАНИЕ)

устройства в отключенное положение (OFF).

•

Отсоедините сетевой адаптер от телевизора и шнур сетевого адаптера от настенной розетки, если вы собираетесь
не использовать телевизор длительное время.

Для открытия
крышки потяните
за крючок.

(

ОСНОВНОЕ ПИТАНИЕ

)

К разъему POWER
INPUT

Сетевой
кабель

*

* В различных странах конфигурация

устройства может отличаться.

Для открытия
крышки потяните
за крючок.

Настенная розетка

электропитания

Подключение к
настенной розетке

Сетевой
адаптер

L

R

AV-IN

 1

RGB

AV-IN

 2

S-VID

EO

VIDEO

L

R

AUDIO

POWE

R

INPUT

DC12

V
