Подключение внешних устройств (продолжение)

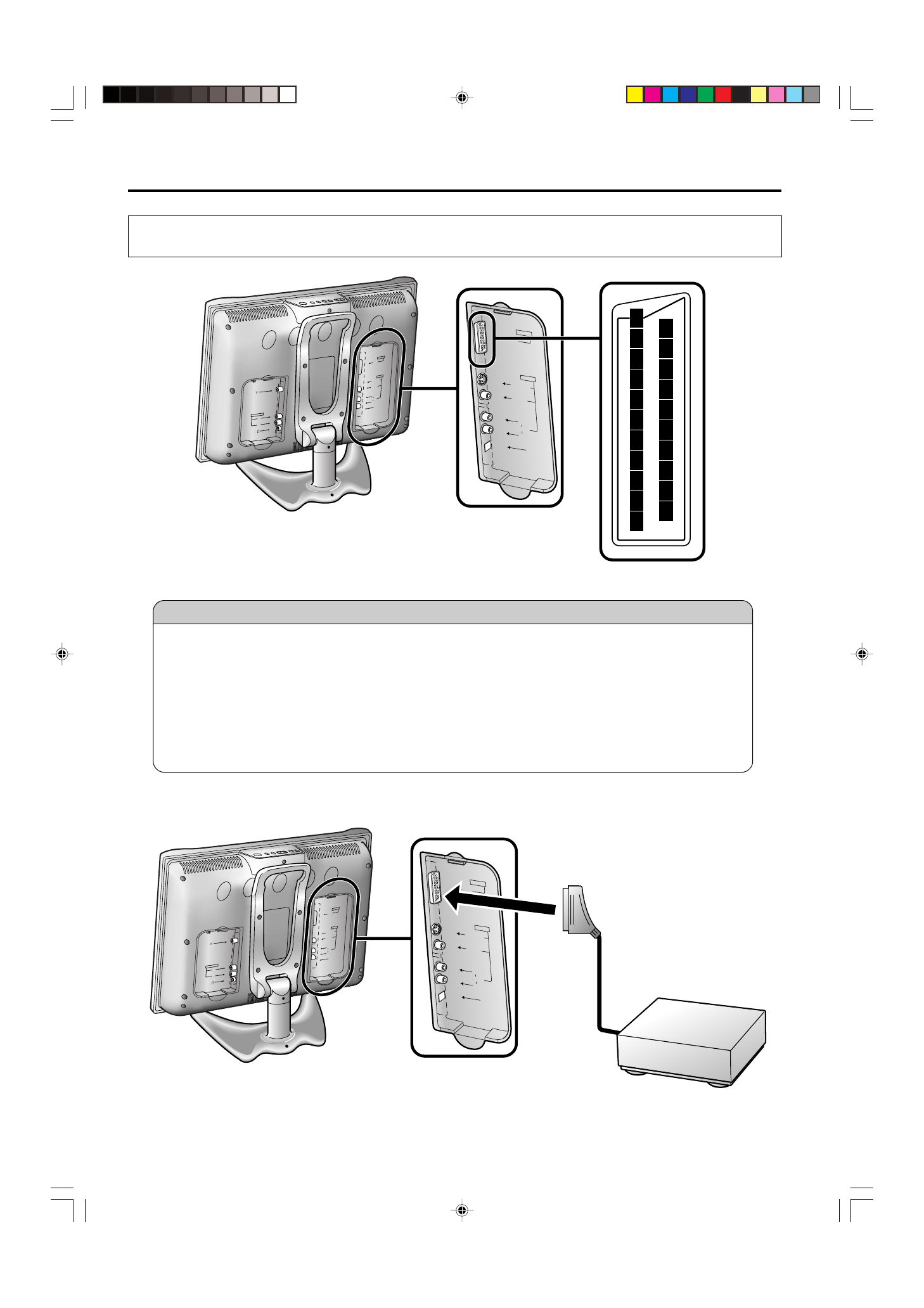

Подключение декодера к 21-штырьковому Европейскому разъему типа SCART
(AV-IN 1/RGB).
21- штырьковый Европейский разъем типа SCART (RGB)
Декодер
1.
Правый аудио-выход
2.
Правый аудио-вход
3.
Левый аудио-выход
4.
Общая “земля” для
аудиосигнала
5.
Земля для голубого
6.
Левый аудио-вход
7.
Вход для голубого канала
8.
Управление аудио-видео
9.
“Земля” для зеленого
10.
Не используется
11.
Вход для зеленого канала
12.
Не используется
13.
“Земля” для красного
14.
Не используется
15.
Вход для красного канала
16.
Управление RED/GREEN/BLUE
17.
“Земля” для видео
18.
“Земля” для управления
RED/GREEN/BLUE
19.
Видео-выход
20.
Видео-вход (PAL/SECAM/NTSC)
21.
Экран кабеля
Разъем для подключения
к 21-штырьковому
Европейскому
разъему типа
SCART.
К разъему AV-IN1
(21-штырьковый Европейский
разъем типа SCART)
AV-IN 1
RGB
AV-IN 2
S-VIDEO
VIDEO
L
R
AUDIO
POWER
INPUT
DC12V
L
R
AV-IN
1
RGB
AV-IN
2
S-VID
EO
VIDEO
L
R
AUDIO
POWE
R
INPUT
DC12
V
2
4
6
8
10
12
14
16
18
20
1
3
5
7
9
11
13
15
17
19
21
AV-IN 1
RGB
AV-IN 2
S-VIDEO
VIDEO
L
R
AUDIO
POWER
INPUT
DC12V
L
R
AV-IN
1
RGB
AV-IN
2
S-VID
EO
VIDEO
L
R
AUDIO
POWE
R
INPUT
DC12
V
LC-15B4E(rus)#p30_36.p65
03.5.23, 9:05 AM
36
