Инструкции по распаковке

и настенному монтажу

Для распаковки следуйте пошаговым
иллюстрированным инструкциям,
напечатанным на упаковке (снаружи и
внутри). Для настенного монтажа следуйте
пошаговым иллюстрированным инструкциям
на отдельной листовке, шаги с

‘

по

§

.

Выполняя настенный монтаж, убедитесь, что
все крепления надежно зафиксированы,
согласно требованиям техники безопасности.
Вес монитора (без упаковки) составляет
порядка 24 кг (32”), 30 кг (37”), 35,5 кг (42”).

Примечание: Подставку можно приобрести

дополнительно.
Проконсультируйтесь с Вашим
дилером.

Подсоединение телеприемника

См. руководство, поставляемое в комплекте с
телеприемником.

Подсоединение компьютера

К телеприемнику

См. иллюстрацию на обороте передней
обложки данного руководства.

&

Подсоедините один конец кабеля VGA к
видеокарте компьютера, а другой конец –  к
разъему

VGA IN

на задней панели

телеприемника. Плотно зафиксируйте
соединения болтами, расположенными на
вилке.

é

Если у Вас мультимедийный компьютер,
подсоедините аудиокабель
к аудиовыходу Вашего мультимедийного
компьютера, а также к входам

AUDIO VGA R

(правый) и

L

(левый) на телеприемнике.

Напрямую к монитору

&

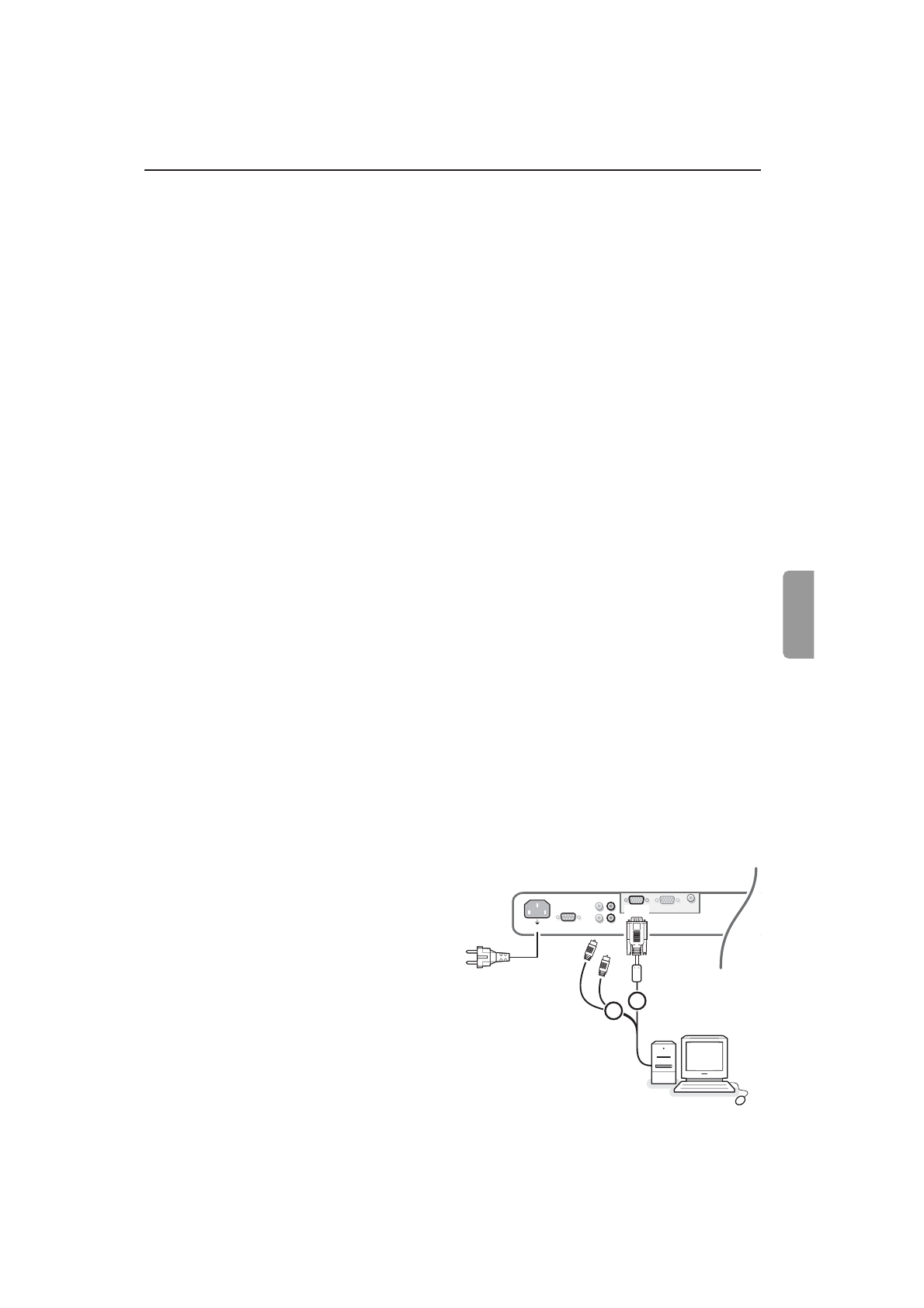

Подсоедините один конец кабеля VGA

1

к

видеокарте компьютера, а другой конец –  к
разъему

VGA 1

на задней панели монитора.

Плотно зафиксируйте соединения болтами,
расположенными на вилке.

é

Если у Вас мультимедийный компьютер,
подсоедините аудиокабель

2

к аудиовыходу

Вашего мультимедийного компьютера, а
также к входам

AUDIO VGA R

(правый) и

L

(левый) на ТВ мониторе.

Организация гирляндной цепи

Устройство Loop Through (проходной вход)
позволяет шлейфовое управление вторым
монитором.

“

Подсоедините один конец кабеля VGA к
разъему

VGA 2

на задней панели монитора,

а другой конец – разъему

VGA 1

второго

монитора.

‘

Если у Вас мультимедийный компьютер,
подсоедините также аудиокабели к
выходам

AUDIO R

(правый) и

L

(левый)

основного монитора, а также к входам

AUDIO R

(правый) и

L

(левый) второго

монитора.

Гнездо RC рядом с разъемом VGA 2
позволит передавать по шлейфу сигналы
от пульта дистанционного управления на
другое оборудование.
Однако этот выход не может
использоваться для последовательного
управления вторым монитором.

Cepийный I/O пopт RS232

Paзъём RS232 мoжeт быть иcпoльзoвaн
нeпocpeдcтвeннo c мoнитopoм. Этoт
кoннeктop пoзвoляeт вaм yпpaвлять
мoнитopoм чepeз пepcoнaльный
кoмпьютep.

Пpимeчaниe: этoт paзъём мoжeт быть
тaкжe иcпoльзoвaн для cepвиcныx
фyнкций.
