19

There is a wide range of audio and video equipment that can be connected to your receiver.

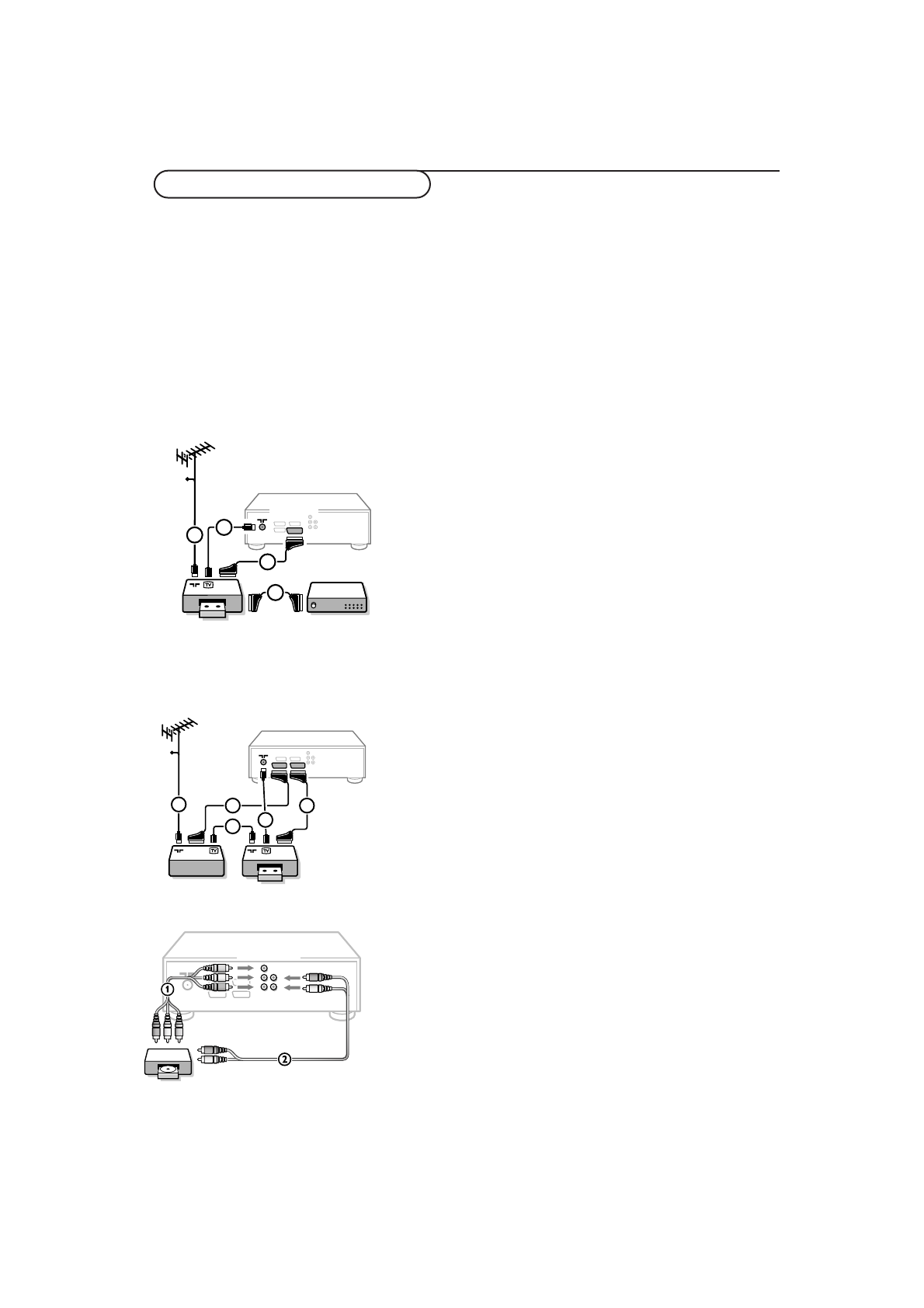

The following connection diagrams show you how to connect them.

Примечание: В том случае, если монитор используется сам по себе (без приемного блока), обратитесь к
соответствующим инструкциям для монитора.

Примечание: Вход

EXT.1

может поддерживать системы передачи сигналов CVBS и RGB, вход

EXT.2

-

системы CVBS, RGB и Y/C,

EXT.3

и

EXT.4

- только систему CVBS,

EXT.5

- систему Y-Pb-Pr. Рекоменду-

ется подключать устройства с выходным сигналом в системе RGB к выходам

EXT.1

или

EXT.2

, т.к.

RGB обеспечивает лучшее качество изображения. Если Ваш видеомагнитофон поддерживает функцию
EasyLink, его следует подключать ко входу

EXT.2

для использования преимуществ EasyLink.

Recorder (VCR-DVD+RW) Записывающее устройство (Видеомагнитофон,
записывающий DVD-плеер)

Примечание: Не размещайте видеомагнитофон слишком близко к экрану, поскольку некоторые
видеомагнитофоны восприимчивы к сигналам, исходящим от дисплея. Расстояние до экрана должно
быть не менее 0,5 м.

Подключите, как показано на рисунке, антенные кабели

1

,

2

и, для получения наилучшего качества изображения, еврокабель

3

.

При отсутствии евроразъема, единственным возможным

способом подключения является антенный кабель. Поэтому Вам
нужно будет настроить тестовый сигнал вашего записывающего
устройства  и назначить для этого сигнала программу с номером
0, либо сохранить тестовый сигнал как программу с номером в
интервале от 90 до 99 (см. Ручная установка, стр. 6).
См. руководство по Вашему записывающему устройству.

Декодер и видеомагнитофон

Подключите еврокабель

4

к своему декодеру и к специальному

евроразъему видеомагнитофона. См. также инструкцию по экс-
плуатации видеомагнитофона. См. Декодер, стр. 10. Вы можете
также подключить декодер еврокабелем непосредственно к
входам

EXT.1

или

2

.

Другое оборудование

(приемник спутникового сигнала, декодер, DVD-плейер, игровые приставки и др.)

&

Подключите, как показано на рисунке, антенные кабели

1

,

2

и

3

(только в том случае, если дополнительное устройство

имеет телевизионные антенные входы/выходы).
Подключите устройство с еврокабелем

4

или

5

к одному из

евроразъемов

EXT.1

,

2

,

3

или

4

для получения изображения более

высокого качества.

é

Выполните поиск тестового сигнала внешнего устройства так же,
как Вы это делали в случае с видеомагнитофоном.

“

Выберите нужное устройство в меню Конфиг., Источник
(сигнала), стр. 9.

DVD-проигрыватель

При использовании разъемов компонентного видеосигнала
(EXTERNAL 5):

&

Подключите три отдельных кабеля компонентного видеосигнала
к гнездам DVD-проигрывателя

Y

,

U

(Pb) и

V

(Pr) и к гнездам

Y

,

PB

и

PR

на приемнике.

é

Подключите аудио-кабель к гнездам

L

и

R

DVD- проигрывателя

и к гнездам

AUDIO

-входов

L

и

R

(

EXTERNAL 5

) на приемнике.

VCR 1

DECODER

CABLE

1

EXTERNAL

4

2

3

2

EXTERNAL

2

1

VCR 1

CABLE

1

5

2

4

3

2

1

DVD

OUT

EXTERNAL

5

L

R

V

U

Y

Подключение внешних устройств
