Подключение телевизора

●Перед присоединением или отсоединением любых

кабелей RF/AV убедитесь в том, что телевизор

отсоединен от сетевой розетки/сети электропитания.

●Внешнее оборудование и кабели показаны

исключтельно для целей иллюстрации и не

поставляются с данным телевизором.

●При подключении убедитесь в использовании

правильных типов разъёмов и кабельных вилок.

●Используйте полностью смонтированный кабель

SCART или HDMI.

●Следите за тем, чтобы телевизор находился

как можно дальше от электронного оборудования

(видеооборудования и т.д.) или оборудования с

инфракрасным датчиком. Иначе может возникнуть

искажение изображения/звука, или могут появиться

проблемы в работе другого оборудования.

●Кроме того, прочитайте также руководство по

эксплуатации подключаемого оборудования.

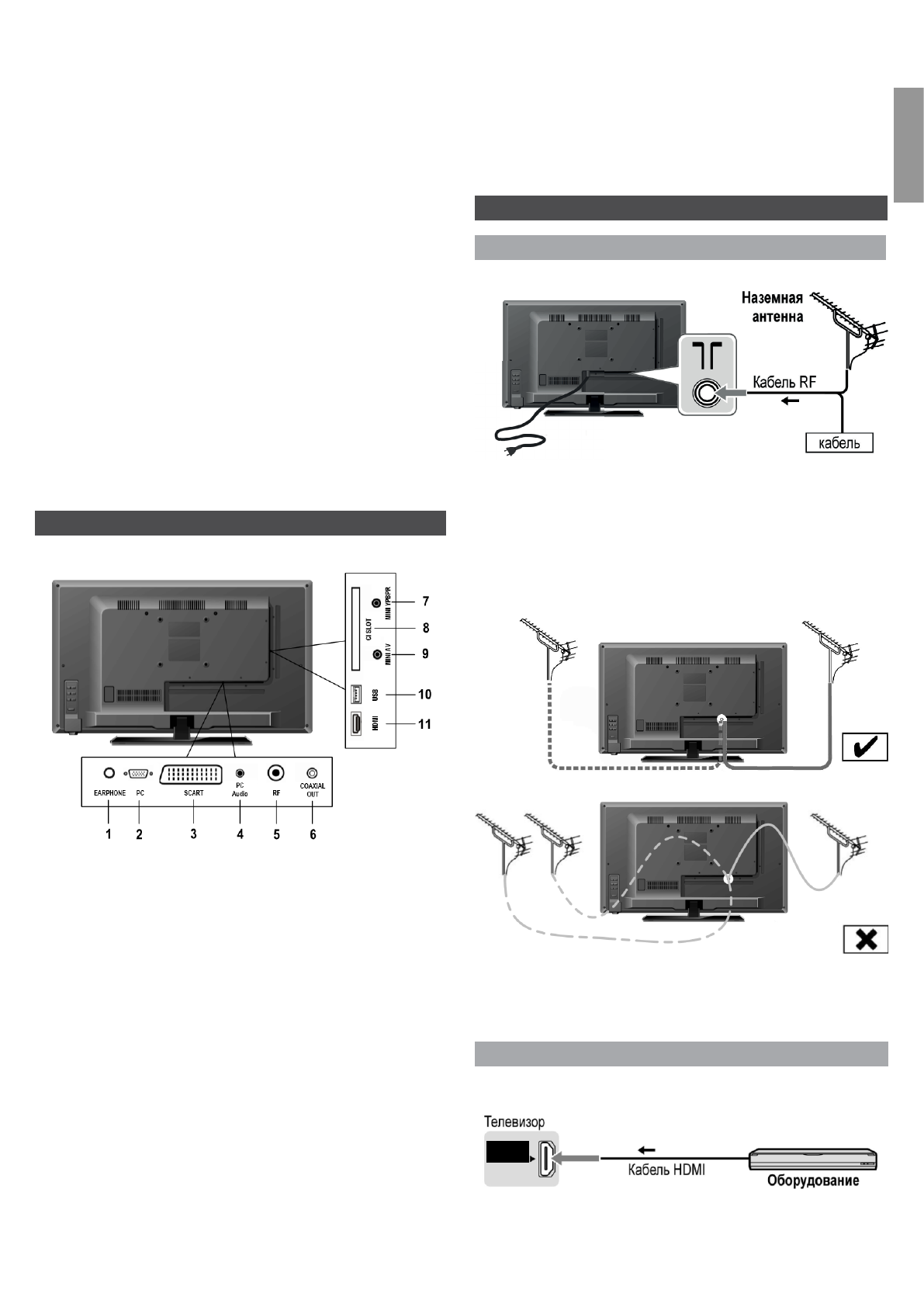

   Разъёмы

Задняя панель телевизора

1  Гнездо штекерное для подключения наушников

EARPHONE;

2  Разъем PC для подключения видеосигнала с

компьютера (разъем типа VGA);

3  Разъем типа SCART для подключения внешних

устройств;

4  Гнездо штекерное PC AUDIO для подключения

звукового сигнала с компьютера;

5  Гнездо RF для подключения антенны;

6  Разъем COAXIAL OUT для подключения внешних

устройств;

7  Разъем MINI YPBPR для подключения компонентного

сигнала от внешних видеоустройств (разъем типа

мини-джек);

8  Разъем SLOT CI+ для подключения модуля с

картоприемником;

9  Разъем MINI AV для подключения внешних устройств

(разъем типа мини-джек);

10 Разъем USB для подключения внешнего устройства с

флэш-памятью

11 Разъем HDMI - цифровой  интерфейс

для одновременной передачи несжатого

видеоизображения и сигналов звукового

сопровождения от  внешнего  устройства.

   Соединения

   Кабель антенны и шнур питания

● Данная модель комплектуется несъемным шнуром

питания.

● Если антенна установлена в неправильном месте,

возможны помехи.

   AV / Игровая приставка

■ Использование разъема HDMI

 HDMI
