7

Українська

Підключення телевізора

● Перед тим як приєднати або від’єднати будь-які кабелі

RF/AV, переконайтеся в тому, що телевізор від’єднаний

від розетки/ мережі електроживлення.

● Зовнішнє обладнання та кабелі показані виключно

з зображальною метою та не поставляються із цим

телевізором.

● При підключенні переконаєтеся у використанні

правильних типів роз’ємів і кабельних вилок.

● Використовуйте повністю змонтований кабель SCART

або HDMI.

● Стежте за тим, щоб телевізор перебував якнайдалі від

електронного обладнання (відеообладнання тощо) або

обладнання з інфрачервоним датчиком. Інакше може

виникнути викривлення зображення / звука або можуть

з’явитися проблеми в роботі іншого обладнання.

● Крім того, прочитайте також інструкцію з експлуатації

обладнання, що додається.

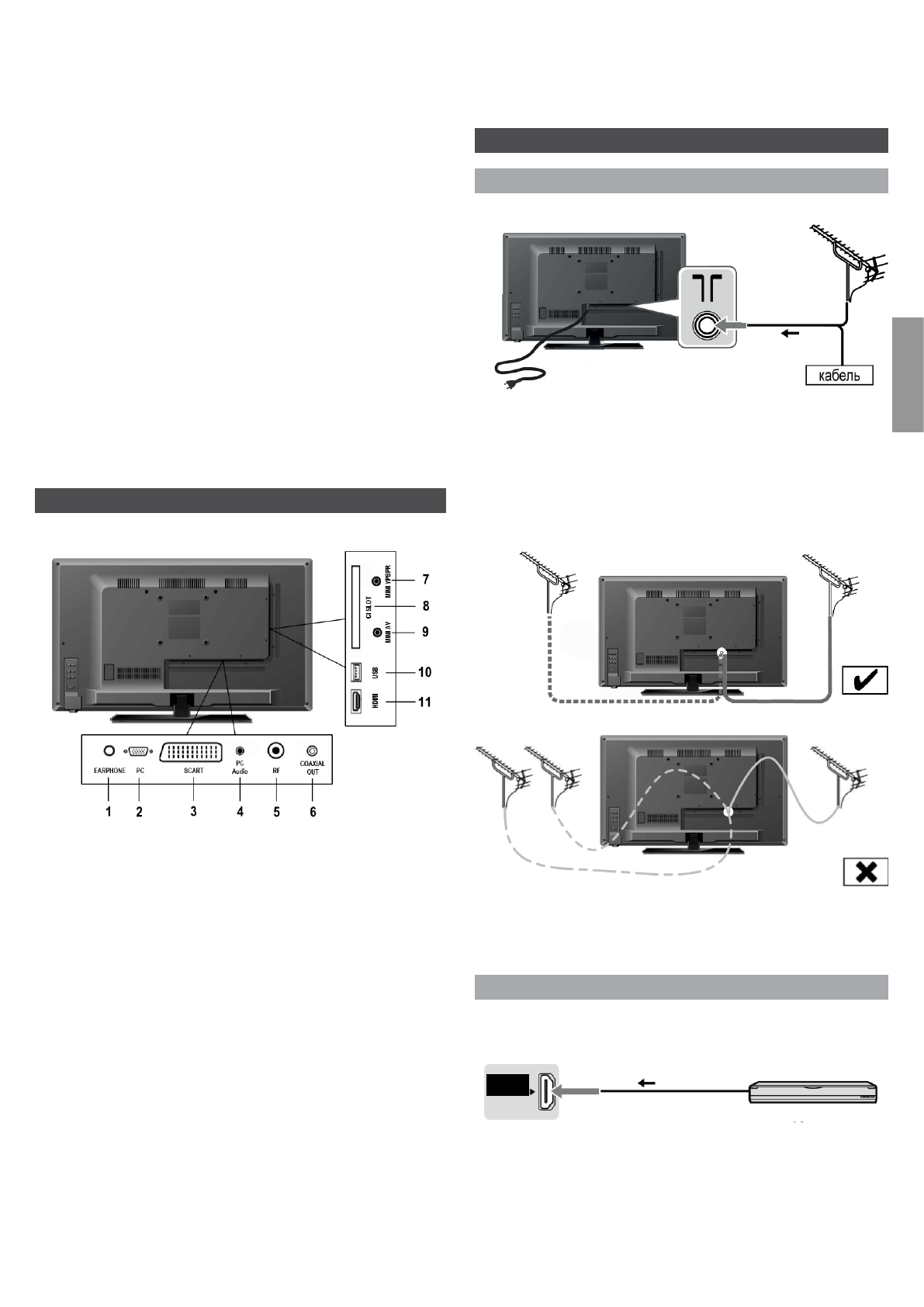

   Роз’єм

Задня панель телевізора

1  Роз’єм для підключення навушників EARPHONE;

2  Роз’єм PC для підключення відеосигналу з комп’ютера

(роз’єм типу VGA);

3  Роз’єм типу SCART для підключення зовнішніх

пристроїв;

4  Гніздо штекерне PC AUDIO для підключення звукового

сигналу з комп’ютера;

5  Роз’єм RF для підключення антени;

6  Роз’єм COAXIAL OUT для підключення зовнішніх

пристроїв;

7  Роз’єм MINI YPBPR для підключення компонентного

сигналу від зовнішніх відеопристроїв (роз’єм типу міні-

джек);

8  Роз’єм SLOT CI + для підключення модуля з

картоприймачем;

9  Роз’єм MINI AV для підключення зовнішніх пристроїв

(роз’єм типу міні-джек);

10 Роз’єм USB для підключення зовнішнього пристрою з

флеш-пам’яттю;

11 Роз’єм HDMI - цифровий інтерфейс для одночасної

передачі нестислого відеозображення і сигналів

звукового супроводу від зовнішнього пристрою.

   Підключення

   Кабель антени та кабель електроживлення

● Дана модель комплектується незнімним кабелем

живлення.

● Якщо антена розташована в неправильному місці,

можуть виникати перешкоди.

   AV / Ігрова приставка

■ Використання роз’єму HDMI

 HDMI

Наземна

антена

RF- кабель

Tелевізор

Кабель HDMI

Обладнання
