Подсоединения

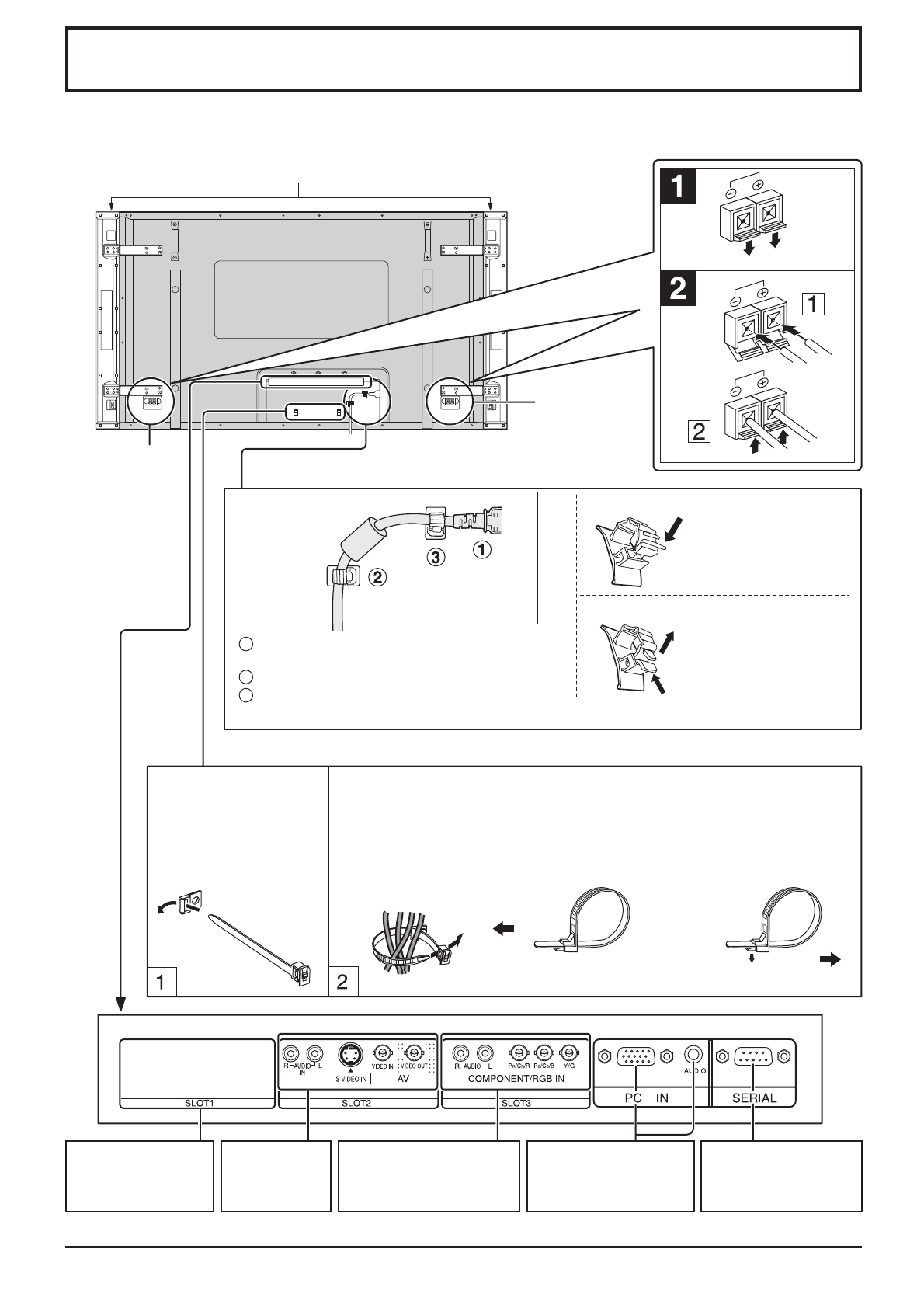

При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.

От разъема SERIAL
на компьютере
(см. стр. 11)

От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 10)

Дополнительный
блок входных
разъемов
(с крышкой)

Разъемы
COMPONENT/RGB IN
и Audio In (см. стр. 12)

Разъемы AV
(см. стр. 12)

Примечание:

При отправке с завода панели разъемов установлены в положения SLOT2 и SLOT 3.

Разъем
ДИНАМИКА (П)

Разъем
ДИНАМИКА (Л)

– Ленты фиксации шнуров

  Надежно закрепите все выступающие шнуры лентами.

Протяните
закрепленную ленту
фиксации шнура
через зажим, как
показано на рисунке.

Чтобы  закрепить  шнуры,  подсоединенные  к  разъемам,  оберните  ленту
фиксации вокруг них, а затем протяните указанный конец через замыкающий
блок, как показано на рисунке.

Убедившись  в  том,  что  имеется  достаточное  провисание  шнуров  для
минимизации  их  натяжения  (особенно  для  сетевого  шнура),  плотно
свяжите в пучок все шнуры с помощью прилагаемой ленты фиксации.

Чтобы затянуть:

Чтобы ослабить:

Потяните

Потяните

Нажмите на защелку

Примечание:

Форма прилагаемого сетевого шнура может отличаться от приведенной на иллюстрации.

–

Крепление шнура переменного тока

Закрыть

Открыть

Нажмите до тех пор,
пока захват не
защелкнется.

2.

Потяните.

1.

Удерживайте  пластину
нажатой.

1

Подсоедините  штепсельный  разъем  сетевого
шнура к плазменному дисплею.

2

Зафиксируйте фиксатор левой стороны.

3

Зафиксируйте фиксатор правой стороны.

Громкоговорители (Дополнительные принадлежности)
