• Используйте шнур RS-232C, чтобы подключить компьютер к плазменному дисплею.
• Компьютер приведен на иллюстрации только с целью примера.
• Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором.

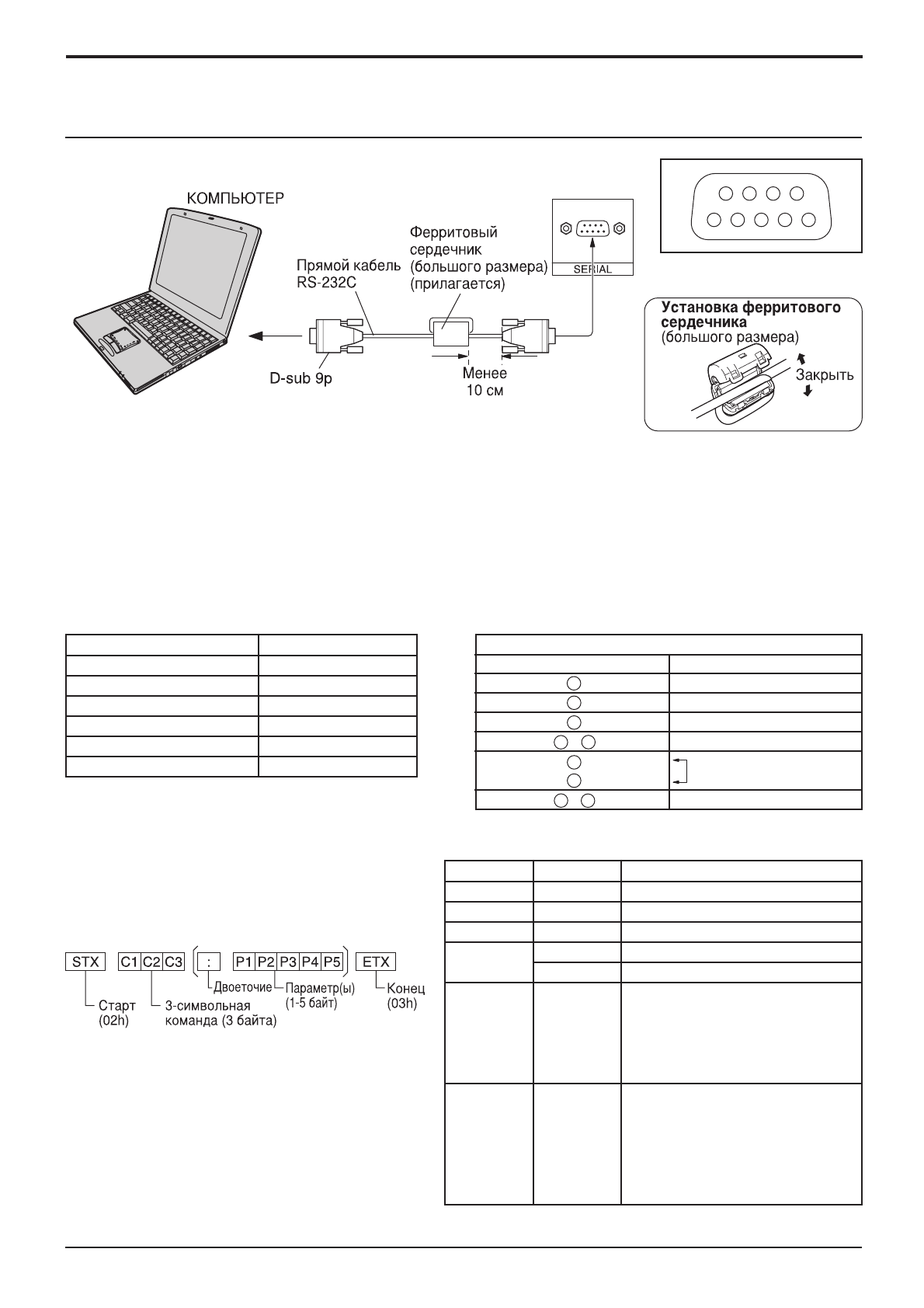

Разъем SERIAL используется для управления плазменным дисплеем
с компьютера.

Разъем SERIAL отвечает спецификации интерфейса RS-232C, так что плазменный дисплей может
управляться с компьютера, который подключен к этому разъему.
На компьютере потребуется установить программное обеспечение, которое позволяет отправку и
получение управляющих данных, которые удовлетворяют нижеприведенным условиям. Используйте такое
компьютерное приложение, как язык программирования. За подробностями обращайтесь к документации к
компьютерному приложению.

Основной формат для управляющих данных

Передача управляющих данных с компьютера
начинается сигналом STX, за которым следует
команда, параметры и, в завершении, сигнал
ETX. При отсутствии параметров, сигнал
параметра может не посылаться.

Примечания:

• При передаче нескольких команд обеспечьте

ожидание ответа после первой команды перед
отсылкой следующей команды.

• Если по ошибке отправлена неверная

команда, аппарат вернет на компьютер
команду “ER401”.

Расположение соединителей

для RS-232C

Параметры коммуникации

Уровень сигнала

Метод синхронизации

Частота передачи

Проверка четности

Длина символа

Стоп-бит

Регулирование потока

Совместимый с RS-232C

Асинхронный

9600 бит/с

Отсутствует

8 бит

1 бит

Команда

Команда

PON
POF
AVL

AMT

IMS

DAM

Описание

Включить питание
Выключить питание
Громкость 00-63
Бесшумный режим ВЫКЛ
Бесшумный режим ВКЛ
Выбор входа (перекл.)
Вход Slot1
Вход Slot2
Вход Slot3
Вход с ПК
Выбор режима экрана (перекл.)
4 : 3
Zoom
16 : 9
Just
Panasonic Auto

Параметр
Нет
Нет

0
1
Нет
SL1
SL2
SL3
PC1
Нет
NORM
ZOOM
FULL
JUST
SELF

Когда питание выключено, дисплей отвечает только на
команду PON.

Таблица преобразования RS-232C

9-штекерный материнский разъем D-sub

•

Подробности

R X D

T X D

GND

Не используются

Замкнуты
