СОЕДИНЕНИЯ

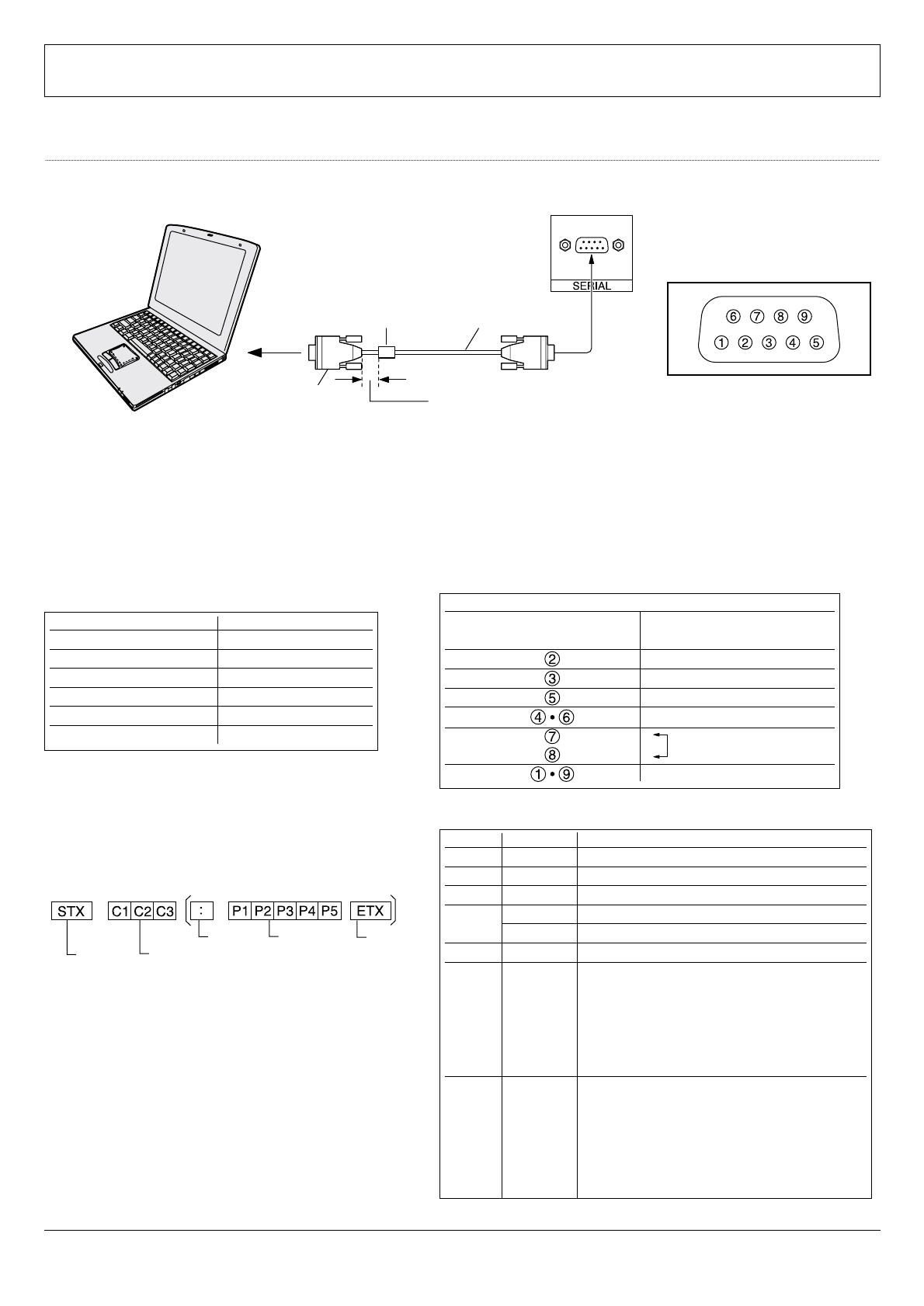

Как выполнить подключение к разъемам SERIAL

Компьютер

Разъем SERIAL используется, когда широкоформатный плазменный дисплей управляется компьютером.

Прямой кабель
RS-232С

Ферритовый сердечник

(входит в комплект)

Конфигурация соединительного

разъема RS-232C

9-контактный

соединитель D-sub

При выключенном питании дисплей реагирует только на команду PON.

Менее 20 см

Примечания:

1. Используйте кабель RS-232С для подключения компьютера к широкоформатному плазменному дисплею.
2. Компьютер, показанный на иллюстрации, является абстрактным примером.
3. Дополнительные материалы и кабели, показанные на схеме, не входят в комплект поставки плазменного дисплея.

Разъем SERIAL имеет необходимую конфигурацию для подсоединения кабеля RS-232C, что позволяет управлять широкоформатным
плазменным дисплеем с помощью компьютера, подключенного к этому разъему.
Для этого компьютеру потребуется программное обеспечение, позволяющее посылать и принимать управляющую информацию, которая
отвечает перечисленным ниже требованиям. Для инсталляции программы используйте компьютерное приложение типа языка
программирования. Более подробно об использовании приложения можно узнать из его комплектной документации.

Коммуникационные параметры

Уровень сигнала

Совместимый с RS-232C

Метод синхронизации

Асинхронный

Скорость передачи в бодах

9600 бод в секунду

Четность

Нет

Длина знака

8 бит

Стоповый разряд

1 бит

Управление потоком

––

Преобразующий кабель RS-232C

9-штыревой соединитель D-sub

Особенности

R x D

T x D

GND

не используются

короткозамкнутые

Команды

Команда

Параметр

Функция управления

PON

Нет

Включение питания

POF

Нет

Выключение питания

AVL

Настройка громкости 00 - 63

AMT

Функция Mute отключена

Функция Mute включена

IIS

Нет

Выбор входного источника (тумблер)

VID

Режим AV

YP1

Режим Component/RGB (обрабатывается как
сигналы Y/P

или RGB в соответствии

с установками данного устройства)

RG1

Режим ПК

DAM

Нет

Выбор формата экрана (тумблер)

NORM

Формат 4:3

ZOOM

Приближение

FULL

Формат 16:9

JUST

Выровненное изображение

SELF

Режим Panasonic Auto

Основной формат управляющей информации

Передача управляющей информации от компьютера происходит
в следующем порядке: сигнал STX, затем команда, параметры и,
наконец, сигнал ETX. Если параметры отсутствуют,
соответствующий сигнал не передается.

Примечание:

1. Если передаются множественные команды, дождитесь ответа

устройства на первую команду, прежде чем посылать
следующую.

2. Если Вы по ошибке послали неправильную команду,

устройство в ответ на нее выведет на экран компьютера
сообщение “ER401”.

Начало
(02 часа)

3-символьная
команда (3 байта)

Двоеточие

Параметры
(1 – 5 байтов)

Конец
(03 часа)
