НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Ру

сс

ки

й

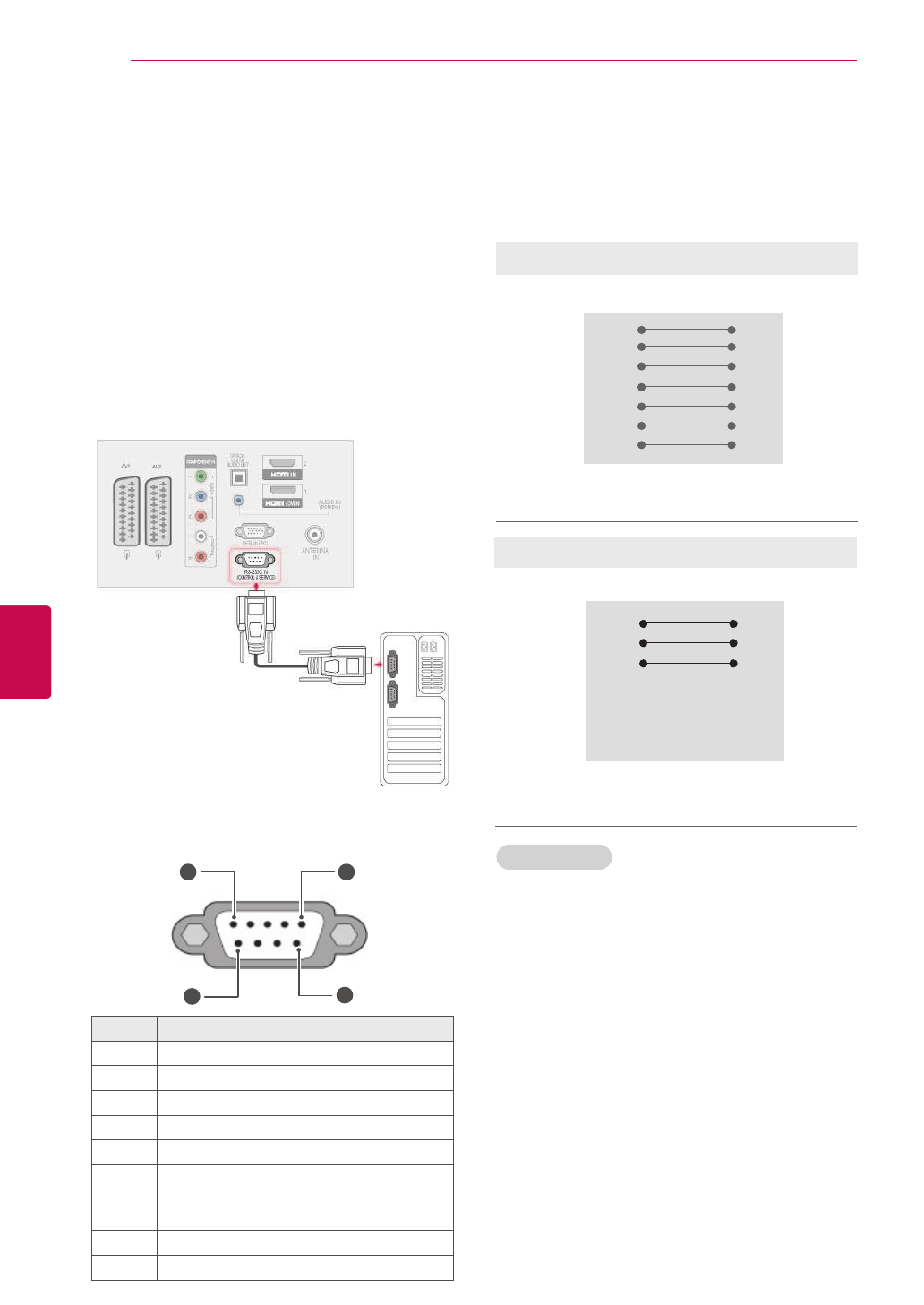

НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

Установка RS-232C

Подключите входной разъем RS-232C к

внешнему устройству управления (например,

к компьютеру или системе контроля аудио/

видео) для управления функциями телевизора

с внешнего устройства.

Подключите последовательный порт

устройства управления к разъему RS-232C,

расположенному на задней панели телевизора.

Примечание. Кабели RS-232C нельзя

использовать

с устройством.

Тип разъема; 9-контактный,

гнездовой D-Sub

№

Название контакта

1

Нет соединения

2

RXD (прием данных)

3

TXD (передача данных)

4

DTR (готовность терминала)

5

GND

6

DSR (готовность оборудования передачи

данных)

7

RTS (готовность к передаче)

8

CTS (готовность к приему)

9

Нет соединения

Конфигурации с 3 проводами (нестандартный

кабель)

PC

TV


  RXD

2

3

TXD

TXD

3

2

RXD

  GND

5

5

GND

DTR

4

6

DTR

  DSR

6

4

DSR

RTS

7

7

RTS

CTS

8

8

CTS

D-Sub 9

D-Sub 9

Конфигурации RS-232C

Конфигурации с 7 проводами (стандартный кабель

RS-232C)

PC

TV


  RXD

2

3

TXD

TXD

3

2

RXD

  GND

5

5

GND

DTR

4

6

DSR

  DSR

6

4

DTR

RTS

7

8

CTS

CTS

8

7

RTS

D-Sub 9

D-Sub 9

Установить ID

Установка идентификатора. «

Реальное

соответствие данных

» на стр 114.

1

  Нажмите

Главное меню

 для доступа к

главным меню.

2

  С помощью кнопок навигации выберите

ОПЦИИ

 и нажмите

OK

.

3

  С помощью кнопок навигации перейдите к

элементу

УСТАНОВИТЬ ID

 и нажмите

OK

.

4

  Перейдите влево или вправо для установки

ID, а затем выберите

Закрыть

. Значения

могут быть в диапазоне от 1 до 99.

5

  После завершения нажмите

ВЫХОД.

1

5

6

9
