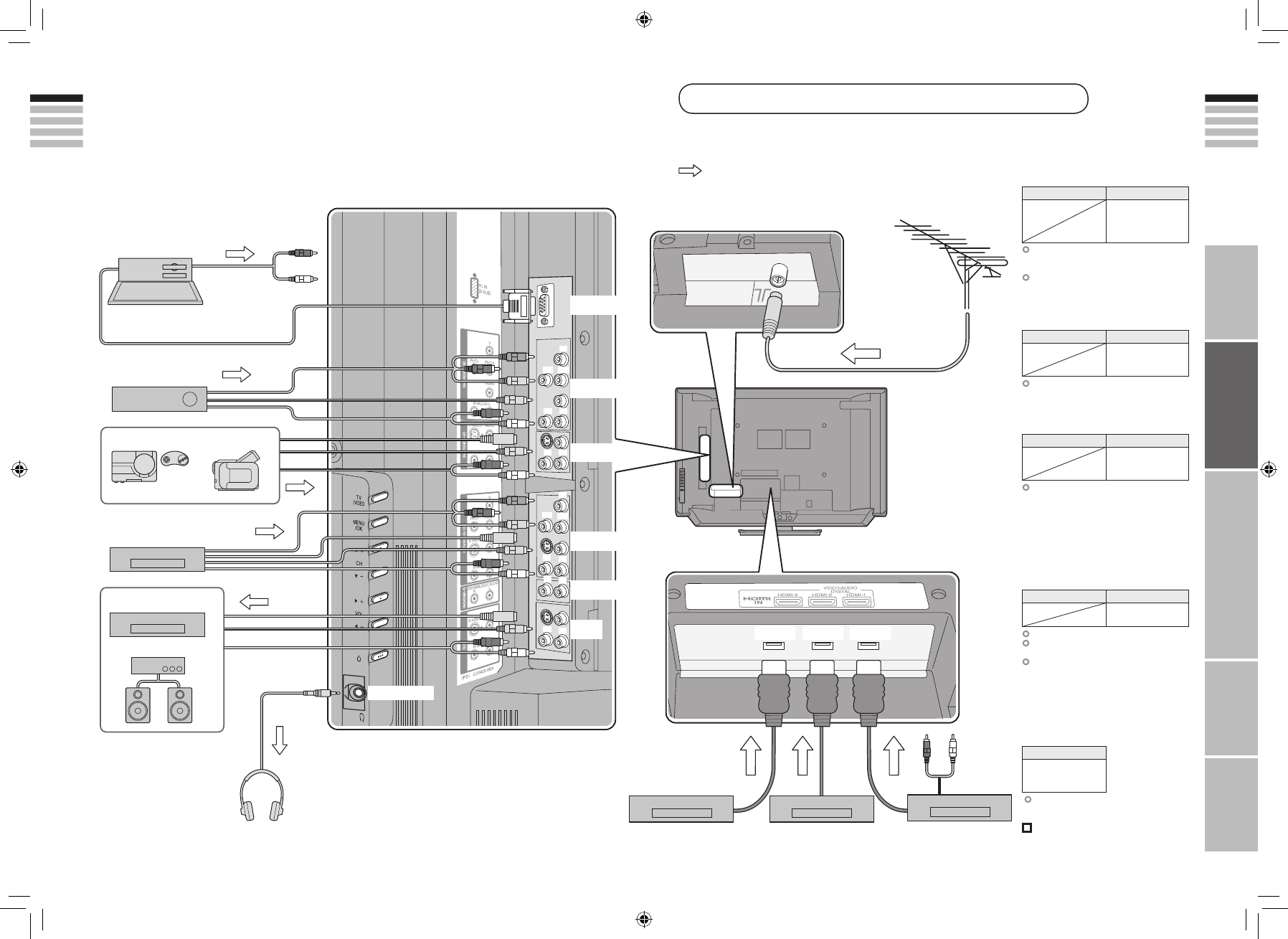

Подключение внешних устройств

К задней панели телевизора можно подключать самые различные устройства.

Перед подключением внимательно прочитайте руководство пользователя для каждого устройства.

(Шнуры для подключения не входят в комплект поставки.)

DVD-проигрыватель

(HDMI-совместимый)

Усилитель

(Л)

(П)

OUT

Декодер каналов кабельного

телевидения / Тюнер

цифрового вещания

Игровая консоль



“Техническая информация” (стр. 40)

Видеомагнитофон /

Записывающее устройство DVD

PC IN

ПК

Видеокамера

VIDEO-1

VIDEO-2

VIDEO-3

: направление сигнала

К разъёму “VIDEO-3” П/Л

Наушники

(П)

Наушники

Видеомагнитофон / DVD / другие устройства

(Л)

(Y)

(Pb)

(Pr)

(П)

(П)

(Л)

(Л)

DVD-проигрыватель

(HDMI-совместимый)

Видеомагнитофон /

DVD-проигрыватель

IN HDMI-1

(Y)

(Pb)

(Pr)

(П) (Л)

(П)

(Л)



Присоедините “DVI” устройство

к разъему “HDMI-1”



 (стр. 40)

VIDEO-1

Просмотр видео

Выход



Вход



· Полный сигнал /

Компонентный

сигнал / S-VIDEO

· Звук Л / П



Используйте компонентный сигнал



 “Переключение между видеосигналом и

компонентным сигналом” (стр. 22)



Используйте S-VIDEO



 “Использование S-VIDEO” (стр. 22)

VIDEO-2

Просмотр видео

Выход



Вход



· Полный сигнал /

S-VIDEO

· Звук Л / П



Используйте S-VIDEO



 “Использование S-VIDEO” (стр. 22)

VIDEO-3

Просмотр DVD-дисков

Выход



Вход



· Полный сигнал /

Компонентный сигнал

· Звук Л / П



Используйте компонентный сигнал



 “Переключение между видеосигналом и

компонентным сигналом” (стр. 22)

HDMI-1

HDMI-2

HDMI-3

Подключение

устройств HDMI

Выход



Вход



· HDMI-сигнал

(стр. 40)



“Настройка HDMI”



 (стр. 34)



Входы HDMI-2 и HDMI-3 не

поддерживают аналоговый звук.



Используйте HDMI CEC



 “Что означает “HDMI CEC”?” (стр. 41)

OUT

Видео- и звуковой сигнал телевизионного

сигнала, который вы просматриваете,

выходит из данной клеммы

Выход



· Полный сигнал /

S-VIDEO

· Звук Л / П



“Использование разъёма OUT”



 (стр. 22)

B HDMI-1

HDMI-1

HDMI-2

HDMI-3

DVD-проигрыватель

(HDMI-совместимый)
