ОБЗОР УСТРОЙСТВА

4

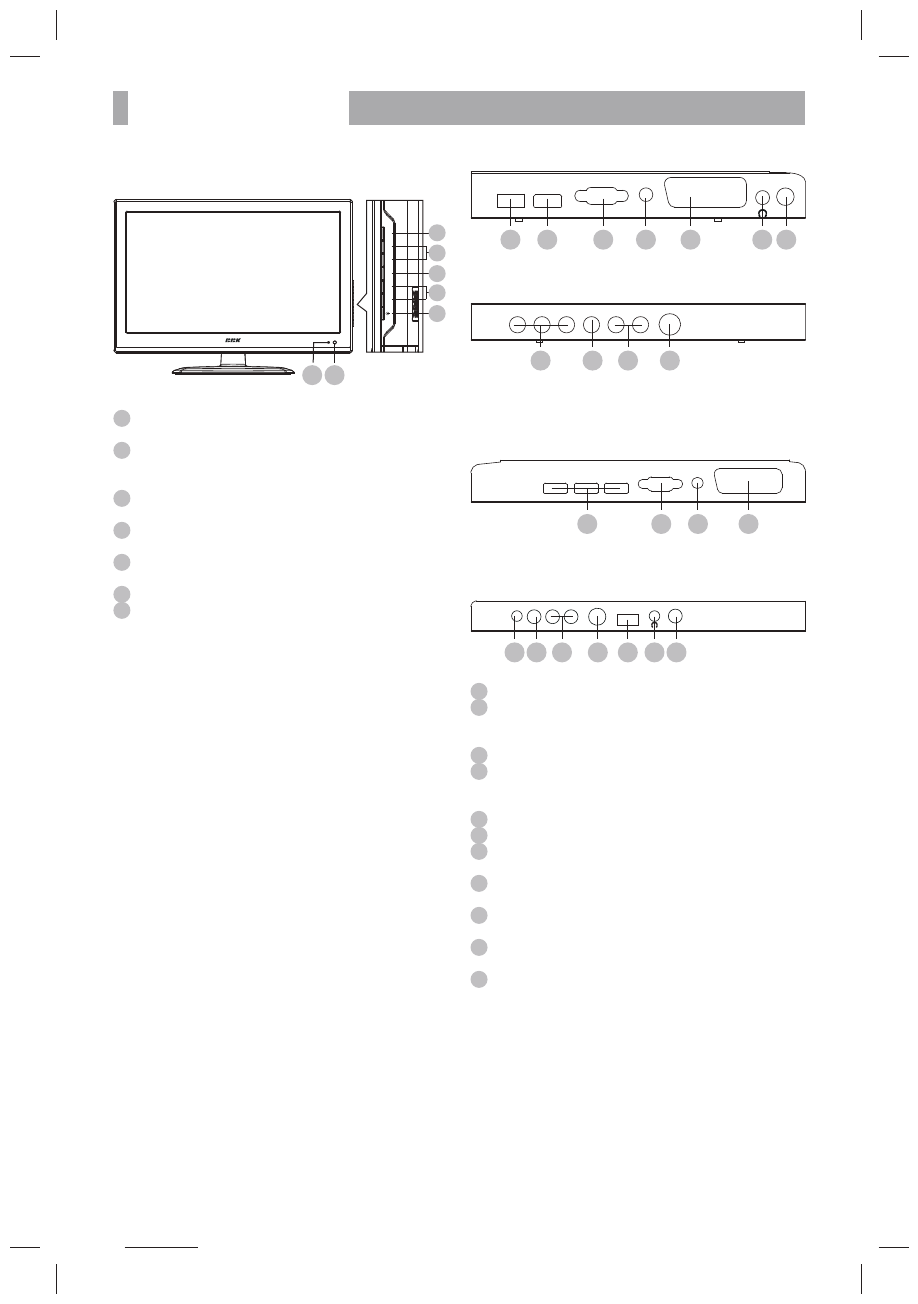

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

Передняя панель телевизора

6

7

SOURCE

CH +

C

H -

M

ENU

V

OL +

V

OL -

1

2

5

4

3

1

  Клавиша SOURCE

Выбор режима работы/источника сигнала.

2

  Клавиши CH+ и CH-

Переключение настроенных телевизионных
каналов/перемещение по пунктам меню.

3

  Клавиша MENU

Открытие меню.

4

  Клавиши VOL+ и VOL-

Клавиши регулировки громкости.

5

  Клавиша STANDBY

Рабочий режим/режим ожидания.

6

  ИК-датчик системы дистанционного управления.

7

  Индикатор рабочего режима/режима ожидания.

Задняя панель телевизоров

LEM1983, LEM2283F, LEM2483F

7

4

3

1

5

6

2

USB

HDMI

VGA

PC AUDIO

SCART

COAX

Боковая панель телевизоров

LEM1983, LEM2283F, LEM2483F

10

9

11

8

Y

Pb/Cb

Pr/Cr

VIDEO

R

L

ANT

Задняя панель телевизоров

LEM2683F, LEM3283F, LEM4283F, LEM2683, LEM3283,

LEM4241F.

4

3

5

2

HDMI1

HDMI2

HDMI3

VGA

PC AUDIO

SCART

Боковая панель телевизоров

LEM2683F, LEM3283F, LEM2683, LEM3283

10

9

11

1

6

7

8

YPbPr

VIDEO

R

L

ANT

USB

COAX

1

  USB2.0-порт для подключения внешних устройств

2

  Разъем HDMI

Интерфейс для передачи сигнала высокой
четкости.

3

  Разъем VGA

4

  Разъем PC AUDIO

Разъем для подключения внешнего источника
аудиосигнала.

5

  Разъем SCART

6

  Разъем для подключения наушников

7

  Разъем COAX

Цифровой коаксиальный аудиовыход.

8

  Разъем YPbPr

Компонентный видеовход.

9

  Разъем VIDEO

Композитный видеовход.

10

  Разъем AUDIO L R

Стереофонический аудиовход.

11

  Разъем RF

Разъем для подключения антенного кабеля (сигнал
эфирной антенны или кабельного телевидения).
