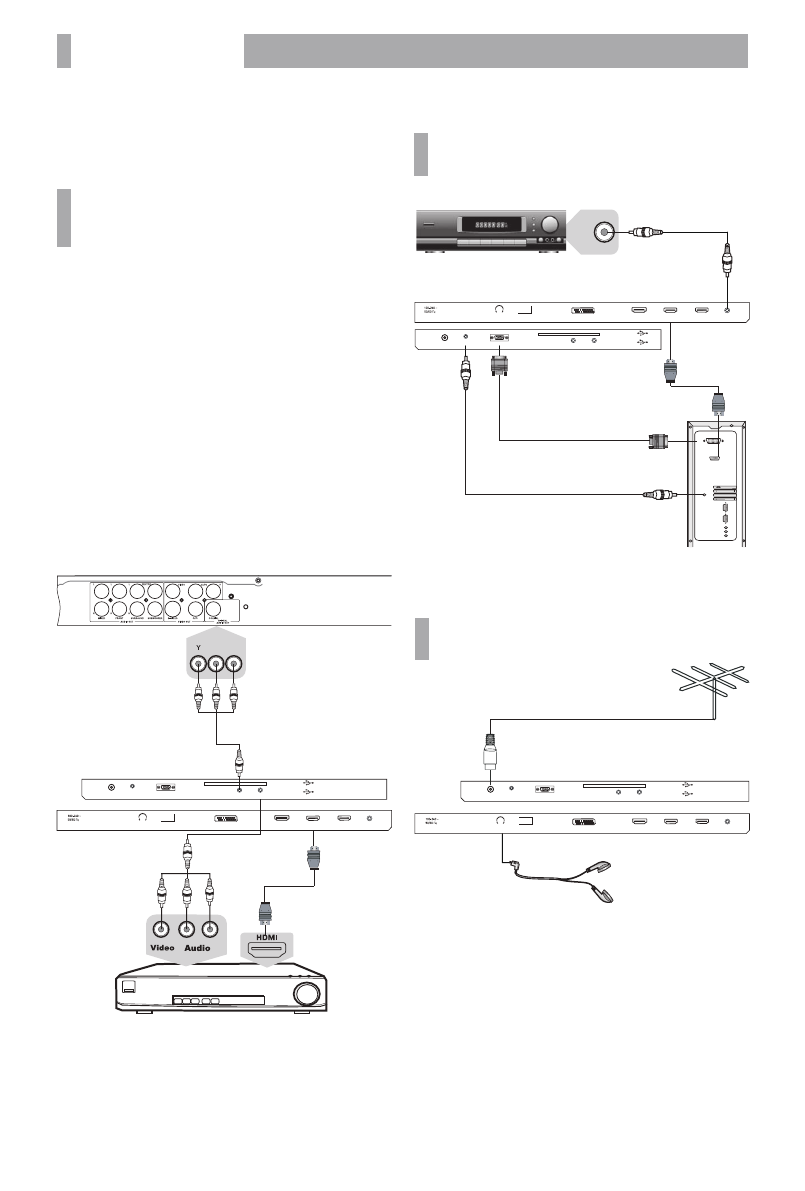

ПОДКЛЮЧЕНИЕ

77

ПОДКЛюЧЕНИЕ К СПУТНИКОВЫМ

РЕСИВЕРАМ, ЦИфРОВЫМ

ТЕЛЕВИЗИОННЫМ ТюНЕРАМ

И ЦИфРОВОМУ УСТРОйСТВУ (ИГРОВАЯ

ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)

ВНИМАНИЕ!

• Перед подключением убедитесь, что все компоненты

выключены.

• Внимательно прочитайте инструкцию по подключению.

Метод А

Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
При необходимости используйте соответствующие
переходники в зависимости от имеющихся разъемов на
задней или боковой панелях устройства.

Метод В

Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.

Метод C

При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель (в комплектацию
не входит).

Спутниковый ресивер/

Цифровой телевизионный тюнер

Метод С

Pb Pr

Задняя панель DVD-плеера

AV-переходник+AV-кабель

Метод А

Метод В

EARPHONE

HDMI1

SCART

LAN

AC IN

HDMI2

  HDMI3

DIGITAL AUDIO

OUT

PC AUDIO IN

PC

CI

YPbPr

AV

ANT

USB 2

USB 3

ПОДКЛюЧЕНИЕ К ПЕРСОНАЛЬНОМУ

КОМПЬюТЕРУ И К УСИЛИТЕЛю

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Усилитель

Персональный

компьютер

Coax In

EARPHONE

HDMI1

SCART

LAN

AC IN

HDMI2

  HDMI3

DIGITAL AUDIO

OUT

PC AUDIO IN

PC

CI

YPbPr

AV

ANT

USB 2

USB 3

ПОДКЛюЧЕНИЕ НАУШНИКОВ

И АНТЕННОГО КАБЕЛЯ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

EARPHONE

HDMI1

SCART

LAN

AC IN

HDMI2

 HDMI3

DIGITAL AUDIO

OUT

PC AUDIO IN

PC

CI

YPbPr

AV

ANT

USB 2

USB 3
