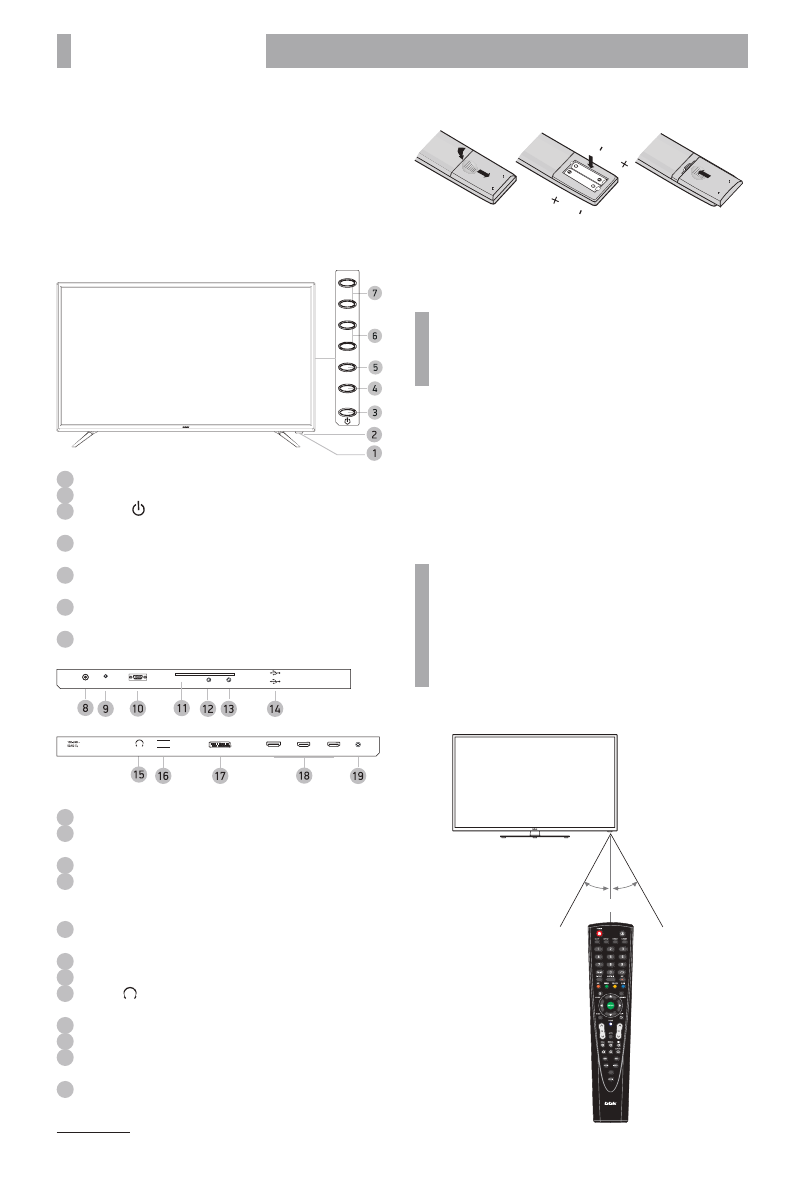

ОБЗОР УСТРОЙСТВА

5

КОМПЛЕКТАЦИЯ

ЖК-телевизор ...................................................................................1 шт.
Пульт дистанционного управления ..........................................1 шт.
Батарейка ААА ..................................................................................2 шт.
Подставка для телевизора...........................................................1 шт.
Комплект крепежных элементов  ..............................................1 шт.
Переходник YPbPr/AV ....................................................................1 шт.
Руководство по эксплуатации с гарантийным талоном ... 1 шт.

ОБЩИй ВИД ПАНЕЛЕй УПРАВЛЕНИЯ*

SOURCE

CH+

CH-

VOL+

VOL-

MENU

1

Датчик инфракрасного излучения пульта ДУ

2

Индикатор питания

3

Клавиша

Рабочий режим/режим ожидания.

4

Клавиша SOURCE

Выбор источника сигнала.

5

Клавиша MENU

Вызов меню настройки телевизора.

6

Клавиши CH+/-

Переключение каналов.

7

Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

EARPHONE

HDMI1

SCART

PC AUDIO IN

PC

LAN

AC IN

CI

YPbPr

HDMI2

 HDMI3

DIGITAL AUDIO

OUT

AV

ANT

USB 2

USB 3

8

 Разъем для подключения ТV-антенны

9

 Разъем PC AUDIO IN

Предназначен для подключения внешнего источника.

10

 Разъем PC для подключения к компьютеру

11

 CI-слот

Предназначен для подключения модуля условного
доступа.

12

 Разъем YPrPb

Компонентный видеовход.

13

 Аудиовидеовход AV

14

 USB2.0-порт

15

 Разъем

Разъем для подключения наушников.

16

 Разъем LAN

17

 Разъем SCART

18

 Разъемы HDMI

Интерфейсы для передачи сигнала высокой четкости.

19

DIGITAL AUDIO OUT

Разъем коаксиального цифрового аудиовыхода.

УСТАНОВКА БАТАРЕЕК В ПУЛЬТ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Откройте крышку на задней поверхности пульта

дистанционного управления.

2. Установите батарейки, соблюдая полярность.
3. Закройте крышку.

ПРЕДУПРЕЖДЕНИЯ:

• При неправильной установке литиевых батарей

возможен взрыв.

• Батареи заменять батареями того же или аналогичного

типа.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

При использовании пульта дистанционного управления
убедитесь, что угол отклонения пульта от воображаемого
перпендикуляра к датчику инфракрасных лучей

на передней панели не превышает 30 градусов и расстояние
до устройства не превышает 5 метров.

ПРЕДУПРЕЖДЕНИЯ:

• Избегайте попадания прямых солнечных лучей

на датчик инфракрасных лучей на передней панели
устройства.

• Своевременно заменяйте батарейки в пульте

дистанционного управления.

• Не роняйте пульт дистанционного управления

и старайтесь оберегать его от воздействия влаги.

Общий вид передней панели телевизора

*

Не более 5 м

30°

30°

EPG

RC-LEX500

* Иллюстрация может отличаться от реального внешнего вида устройства.
