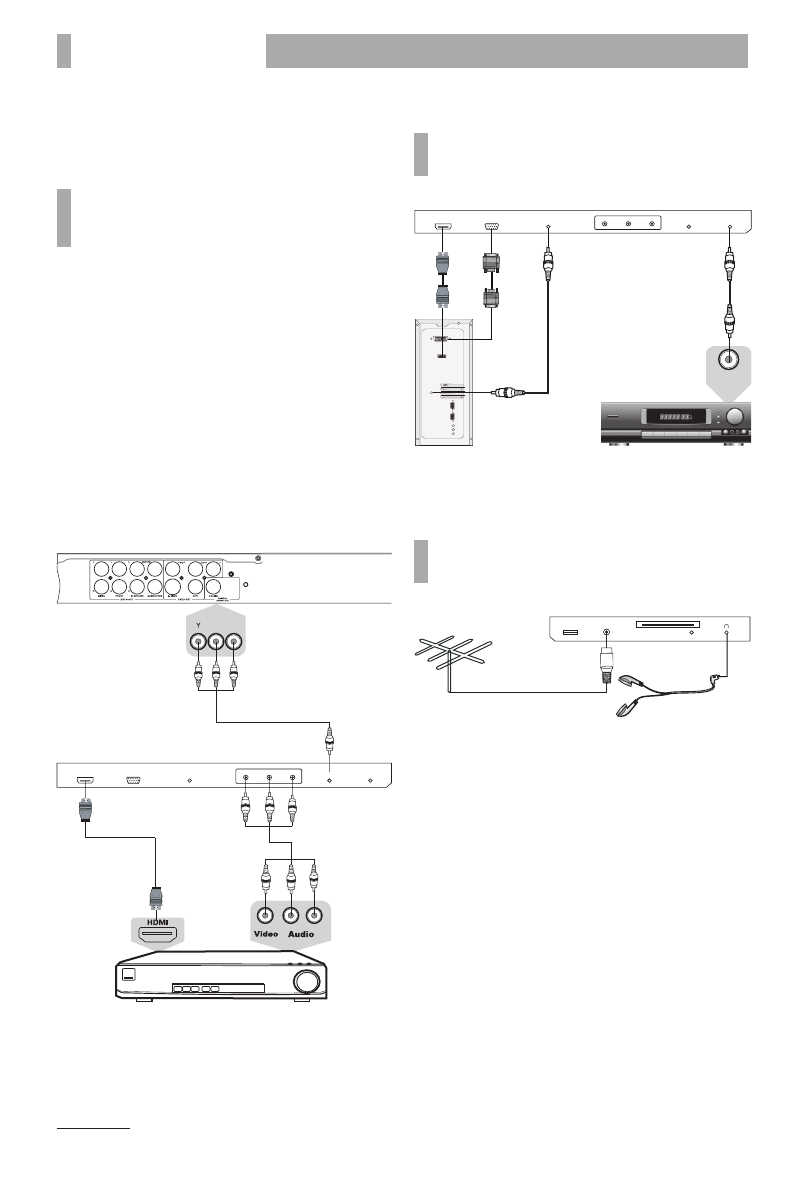

ПОДКЛЮЧЕНИЕ

5

ПОДКЛЮЧЕНИЕ К СПУТНИКОВЫМ

РЕСИВЕРАМ, ЦИФРОВЫМ

ТЕЛЕВИЗИОННЫМ ТЮНЕРАМ

И ЦИФРОВОМУ УСТРОЙСТВУ (ИГРОВАЯ

ПРИСТАВКА, DVD-ПЛЕЕР И Т.П.)

ВНИМАНИЕ!

• Перед подключением убедитесь, что все компоненты

выключены.

• Внимательно прочитайте инструкцию по подключению.

Метод А

Для подключения композитного видеосигнала и аудиосигнала
используйте аудиовидеокабель (в комплектацию не входит).
Используйте кабель 3RCA-3RCA для подключения
к разъемам VIDEO, L, R на нижней панели телевизора
или соответствующий AV-переходник для подключения
к разъему AV на боковой панели телевизора.

Метод В

Для просмотра каналов высокого разрешения
с внешнего спутникового ресивера используйте разъем
HDMI для подключения к телевизору.

Метод C

При подключении через компонентный видеовыход
с помощью AV-переходника, для передачи аудиосигнала
необходимо использовать аудиовидеокабель (в комплектацию
не входит).

Нижняя панель телевизора*

Спутниковый ресивер/

Цифровой телевизионный

тюнер

Метод А

Метод С

Метод В

HDMI

PC

PC AUDIO

YPbPr

DIGITAL AUDIO OUT

VIDEO

L

R

Pb Pr

Задняя панель DVD-плеера

AV-переходник+AV-кабель

ПОДКЛЮЧЕНИЕ К ПЕРСОНАЛЬНОМУ

КОМПЬЮТЕРУ И К УСИЛИТЕЛЮ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Усилитель

Персональный компьютер

Нижняя панель телевизора*

HDMI

PC

PC AUDIO

YPbPr

DIGITAL AUDIO OUT

VIDEO

L

R

Coax In

ПОДКЛЮЧЕНИЕ НАУШНИКОВ

И АНТЕННОГО КАБЕЛЯ

ВНИМАНИЕ!

• Перед подключением убедитесь, что все устройства

выключены.

Боковая панель телевизора*

AV

ANT

USB

CI

* На рисунке схематично изображена задняя панель телевизора 32LEM-3070/T2C.
