ОБЗОР УСТРОЙСТВА

3

УСТАНОВКА

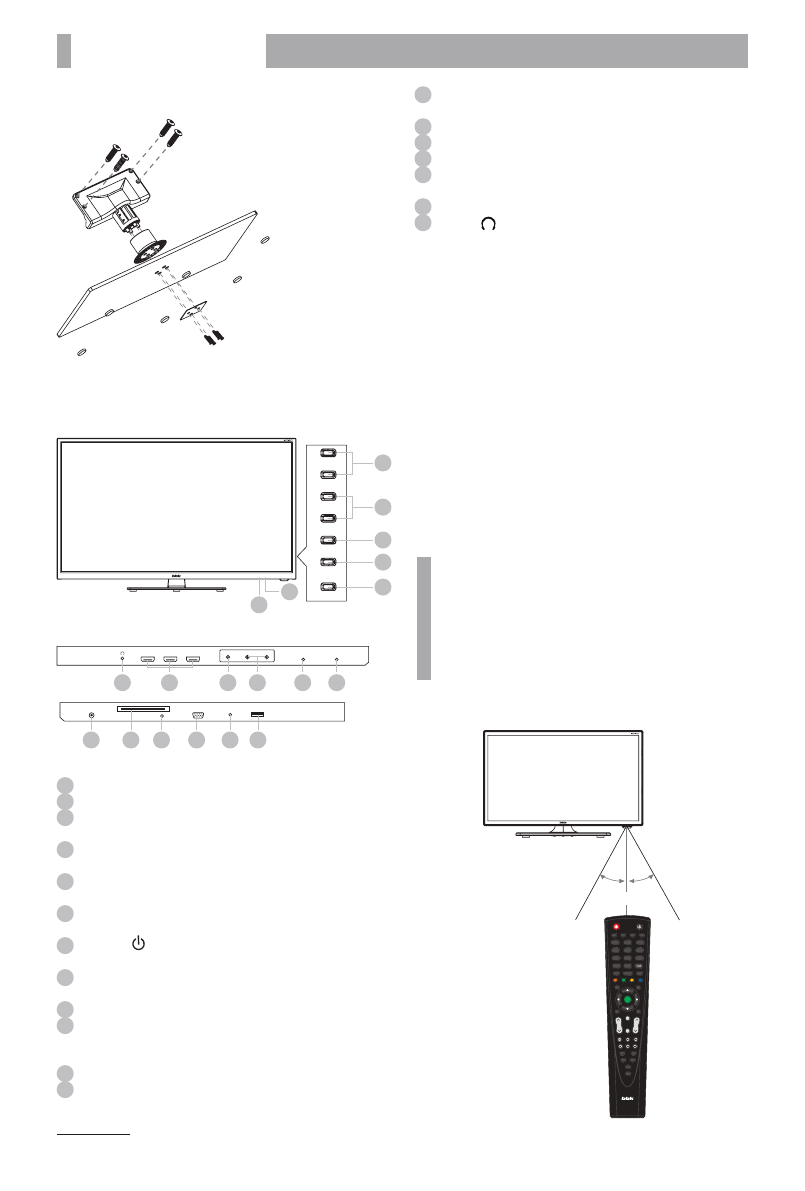

ОБЩИЙ ВИД ПАНЕЛЕЙ УПРАВЛЕНИЯ

2

3

4

5

6

7

1

VOL+

VOL-

CH+

CH-

SOURCE

MENU

POWER

HDMI1

YPbPr

DIGITAL AUDIO OUT

VIDEO

L

R

HDMI2

HDMI3

PC

PC AUDIO

AV

ANT

CI

USB

16

17

18

10

15

9

19

8

11

12

13

14

1

Индикатор питания

2

Датчик инфракрасного излучения пульта ДУ

3

Клавиши VOL+/-

Увеличение/уменьшение уровня громкости.

4

Клавиши CH+/-

Переключение каналов.

5

Клавиша MENU

Вызов меню настройки телевизора.

6

Клавиша SOURCE

Выбор источника сигнала.

7

Клавиша

Рабочий режим/режим ожидания.

8

Разъем HDMI

Интерфейс для передачи сигнала высокой четкости.

9

Разъем PC для подключения к компьютеру

10

 Разъем PC AUDIO IN

Предназначен для подключения внешнего источника
аудиосигнала.

11

 Композитный видеовход

12

 Стереофонический аудиовход

13

 Разъем YPrPb

Компонентный видеовход

14

 Разъем коаксиального цифрового аудиовыхода

15

USB2.0-порт

16

 Разъем для подключения ТV-антенны

17

CI-слот

Предназначен подключения модуля условного доступа.

18

 Аудиовидеовход AV

19

 Разъем

Разъем для подключения наушников.

УСТАНОВКА БАТАРЕЕК В ПУЛЬТ

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1. Откройте крышку на задней поверхности пульта

дистанционного управления.

2. Установите батарейки, соблюдая полярность.
3. Закройте крышку.

ИСПОЛЬЗОВАНИЕ ПУЛЬТА

ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

При использовании пульта дистанционного управления
убедитесь, что угол отклонения пульта от воображаемого
перпендикуляра к датчику инфракрасных лучей

на передней панели не превышает 30 градусов и расстояние
до устройства не превышает 5 метров.

ПРЕДУПРЕЖДЕНИЯ:

• Избегайте попадания прямых солнечных лучей

на датчик инфракрасных лучей на передней панели
устройства.

• Своевременно заменяйте батарейки в пульте

дистанционного управления.

• Не роняйте пульт дистанционного управления

и старайтесь оберегать его от воздействия влаги.

Общий вид передней панели телевизора

*

POWER

NICAM/A2 ASPECT

P.MODE

S.MODE

1

2

3

4

5

6

7

8

9

0

CH.LIST

DISPLAY

FREEZE

FAV

RED

GREEN

YELLOW

BLUE

SLEEP

SOURCE

MENU

EXIT

ENTER

SUBTITLE

CH

VOL

S.PAGE

REVEAL

TEXT

HOLD

AUDIO

INDEX

SIZE

TV/USB

Не более 5 м

30°

30°

* На рисунке схематично изображена передняя панель модели 32LEM-3070/T2C.
