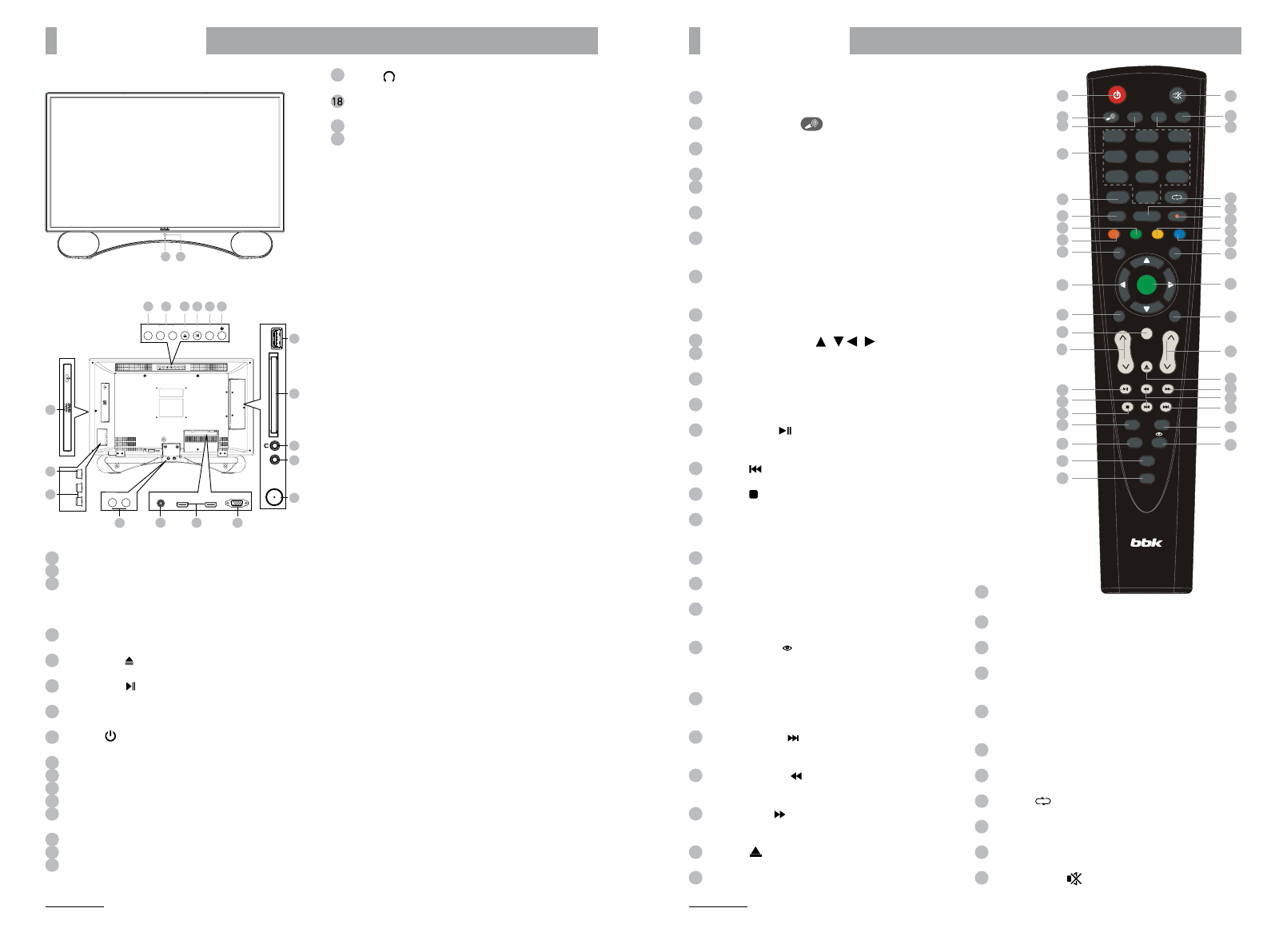

ОБщИЙ ВИд ПАНЕлЕЙ УПРАВлЕНИЯ

1

2

COAXIAL

HDMI2

HDMI1

VGA

Label sid

eD

o not use 8 mm discs.

MIC 1

MIC 2

R

VIDE

O

L

SETUP

VOL

-

VOL +

CH -

CH +

SOURC

E

AQT

13

12

14

HDMI 1

HDMI 2

COAXIAL

VGA

16

17

15

18

19

CI

PC AUDIO IN

RF IN

USB

9

Label side

Do not use 8 mm discs.

VIDEO

L

R

11

10

SETUP

VOL -

VOL +

CH -

CH +

SOURCE

AQT

3

5

4

6

7 8

20

MIC 1

MIC 2

1

  ИК-датчик системы дистанционного управления

2

  Индикатор питания

3

  Клавиша SETUP/AQT

Вызов меню настройки телевизора./запуск функции
автоматического поиска (при удержании клавиши более
3 сек.).

4

  Клавиши VOL +/-

Увеличение/уменьшение уровня громкости.

5

  Клавиша CH+/

Переключение каналов/Клавиша извлечения диска.

6

  Клавиша CH-/

Переключение каналов/Воспроизведение/пауза.

7

  Клавиша SOURCE

Выбор источника сигнала.

8

  Клавиша

Рабочий режим/режим ожидания.

9

  Разъем Slot-in*

10

  Композитный видеовход

11

  Стереофонический аудиовход

12

  Разъем коаксиального цифрового аудиовыхода

13

  Разъемы HDMI1, HDMI2

Интерфейс для передачи сигнала высокой четкости.

14

  Разъем VGA для подключения к компьютеру

15

  Разъем для подключения ТV-антенны

16

  Разъем PC AUDIO IN

Предназначен для подключения внешнего источника
аудиосигнала.

17

  Разъем

Разъем для подключения наушников.

  CI-слот

Предназначен подключения модуля условного доступа.

19

  USB2.0-порт

20

  Разъемы для подключения микрофона*

1

Клавиша POWER

Рабочий режим/режим ожидания.

2

Клавиша NICAM/A2/

Выбор формата NICAM/A2/запуск функции КАРАОКЕ.*

3

Клавиша ASPECT

Выбор формата изображения.

4

Цифровые клавиши

5

Клавиша CH.LIST

Отображение списка каналов.

6

Клавиша DISPLAY

Отображение информации о канале/источнике сигнала.

7

Клавиша A-B/GREEN

Повтор выбранного участка/действие в соответствии
с информацией на экране.

8

Клавиша BROWSE/RED

Включение/выключение функции «Браузер»/действие
в соответствии с информацией на экране.

9

Клавиша SLEEP

Установка таймера сна.

10

Клавиши направления

 (  /  /  /  )

11

Клавиша MENU

Вызов меню настройки телевизора.

12

Клавиша SUBTITLE

Изменение языка субтитров.

13

Клавиша CH +/-

Переключение каналов.

14

Клавиша HOLD/

Задержка страниц в режиме телетекста/
воспроизведение/пауза.

15

Клавиша

Воспроизведение с предыдущего трека.

16

Клавиша

Остановка воспроизведения.

17

Клавиша DVD MENU/TEXT

Вызов главного меню в режиме DVD/включение/
выключение режима телетекста.

18

Клавиша AUDIO

Выбор доступного языка/аудиоканала программы.

19

Клавиша TV/USB

Переключение источника сигнала ТВ/USB.

20

Клавиша Q-PLAY/EPG

Функция «Быстрое воспроизведение»/отображение
информации о программе в режиме DTV.

21

Клавиша INDEX/

Отображение основной страницы телетекста (ATV)/
отображение списка записей PVR (DTV)/вкл./выкл.
функции «Виртуальная панель управления» (DVD).

22

Клавиша DVD SETUP/FAV

Вызов меню настроек DVD/список любимых каналов
в режиме ATV/DTV.

23

 Клавиша S.PAGE/

Выбор подстраницы в режиме телетекста/
воспроизведение с последующего трека.

24

Клавиша REVEAL/

Отображение «скрытых» страниц телетекста/ускоренное
воспроизведение назад.

25

Клавиша SIZE/

Управление форматом ввода данных в режиме
телетекста/ускоренное воспроизведение вперед.

26

Клавиша  /T.SHIFT

Извлечение диска/функция «ТаймШифт».

27

Клавиша VOL +/-

Увеличение/уменьшение уровня громкости.

28

Клавиша EXIT

Выход или переход на предыдущий уровень меню.

29

Клавиша ENTER

Выбор и подтверждение в режиме отображения меню.

30

Клавиша SOURCE

Выбор источника сигнала.

31

Клавиша ZOOM/BLUE

Масштабирование/действие в соответствии
с информацией на экране.

32

Клавиша REPEAT/YELLOW

Повторное воспроизведение/действие в соответствии
с информацией на экране.

33

Клавиша REC

Запись PVR.

34

Клавиша FREEZE

Фиксирование картинки.

35

Клавиша

Переключение на предыдущий просматриваемый канал.

36

Клавиша P.MODE

Выбор предустановленных настроек изображения.

37

Клавиша S.MODE

Выбор предустановленных настроек звука.

38

Клавиша MUTE

Включение/выключение звука.

ПУльТ дИСТАНЦИОННОгО УПРАВлЕНИЯ (ПдУ)

POWER

NICAM/A2

ASPECT

P.MODE

S.MODE

1

2

3

4

5

6

7

8

9

0

CH.LIST

DISPLAY

FREEZE

REC

RED

GREEN

YELLOW

BLUE

SLEEP

SOURCE

MENU

EXIT

SUBTITLE

CH

VOL

T.SHIFT

HOLD

REVEAL

SIZE

S.PAGE

TEXT

FAV

AUDIO

INDEX

TV/USB

EPG

DVD MENU

DVD SETUP

Q-PLAY

BROWSE

A-B

REPEAT

ZOOM

ENTER

8
9

7

6

5

4

3

2

1

13

11

10

12

14
15
16

18

17

19

38

37
36

35
34

32
31
30

29

28

27

26

25

24

23

22

21

20

33
