14

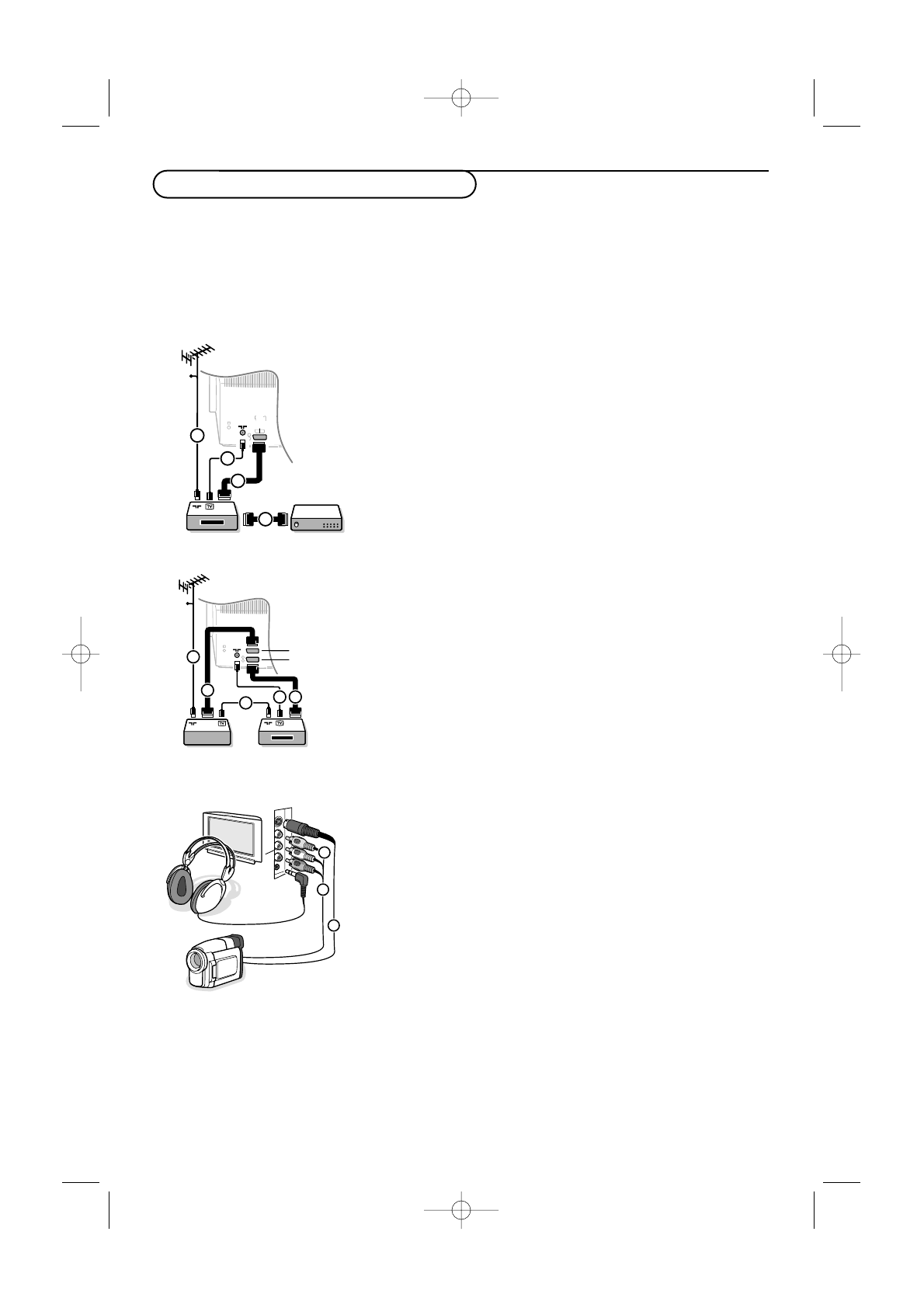

Istnieje szeroki zakres sprzętu audio i wideo, który można podłączyć do Twojego odbiornika TV.
Podane poniżej schematy połączeń pokazują Ci sposoby podłączenia dodatkowego sprzętu.

Uwaga: Wejście

EXT.1

może obsługiwać systemy transmitowania sygnałów CVBS i RGB, wejście

EXT.2

- systemy

CVBS i Y/C . Poleca się podłączenie urządzeń o sygnale wyjściowym w systemie RGB do wejść

EXT.1

, ponieważ RGB

zapewnia lepszą jakość obrazu. Jeżeli Twoje urządzenie rejestrujące jest wyposażone w funkcję EasyLink, należy
podłączyć je do wejścia

EXT.2

w celu właściwego wykorzystania zalet funkcjonalnych EasyLink.

Urządzenie rejestrujące (

VCR

-

DVD

+

RW

)

Podłącz kable antenowe

1

,

2

oraz, aby uzyskać optymalną jakość

obrazu, eurokabel

3

, jak to pokazane jest na rysunku.

Jeżeli Twoje urządzenie rejestrujące nie posiada eurokonektora, jedyne
połączenie, które jest możliwe - to połączenie poprzez kabel antenowy.
Następnie musisz wyszukać sygnał testowy i nadać mu numer
programowy 0, albo wprowadzić sygnał testowy do pamięci pod numerem
programowym od 90 do 99. Patrz «Strojenie ręczne», str. 6.
Patrz podręcznik użytkowania urządzenia rejestrującego.

Dekoder i urządzenie rejestrujące

Podłącz eurokabel

4

do Twojego dekodera i do specjalnego eurokonek-

tora Twojego urządzenia rejestrującego. Patrz podręcznik użytkowania
urządzenia rejestrującego. Patrz «Dekoder», str. 8. Możesz także
podłączyć Twój dekoder eurokablem bezpośrednio do wejść

EXT.

1

lub

2

.

Inne urządzenia zewnętrzne

(odbiornik satelitarny, dekoder, odtwarzacz DVD, gry, itd.)

&

Podłącz kable antenowe

1

,

2

i

3

, jak to przedstawione jest

na rysunku (tylko jeżeli Twoje urządzenie zewnętrzne posiada
telewizyjne wejście/wyjście antenowe).
Podłącz Twoje urządzenie zewnętrzne eurokablem

4

czy

5

do jednego z eurokonektorów

EXT.1

lub

EXT.2

, aby uzyskać

lepszą jakość obrazu.

é

Poszukaj sygnału testowego Twojego urządzenia zewnętrznego w
taki sam sposób jak robiłeś to w wypadku urządzenia
rejestrującego.

“

Wybierz urządzenie w menu Konfigur., Źródło, str. 8.

Podłączenie do złączy bocznych

Kamera lub kamkoder

&

Podłącz Twoją kamerę lub kamkoder tak, jak to jest
przedstawione na rysunku.

é

Podłącz do gniazd

VIDEO

2

i

AUDIO L

3

na urządzenia

monofoniczne. Urządzenie stereofoniczne podłącz także do
gniazda

AUDIO R

3

.

Aby uzyskać jakość standardu S-VHS (udoskonalony system
domowego video) z kamkodera S-VHS, należy podłączyć kable
S-VHS do wejść

S-VIDEO

1

i

AUDIO

3

.

Nie należy podłączać jednocześnie kabli

1

i

2

.

Może to

spowodować zniekształcenie obrazu!

Słuchawki

&

Włóż wtyczkę do przeznaczonego na słuchawki gniazda

L

tak,

jak to jest przedstawione na rysunku.

é

Naciśnij przycisk

¬

na pilocie, aby wyłączyć wbudowane

głośniki telewizora.

Impedancja słuchawek powinna znajdować się w przedziale pomiędzy
8 i 4000 omów. Średnica gniazda wtykowego na słuchawki wynosi
3,5 mm.

W menu Dźwięk wybierz

Głośność słuchawek

, aby

wyregulować poziom głośności słuchawek.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

1

3

2

Podłączenie urządzeń zewnętrznych
