14

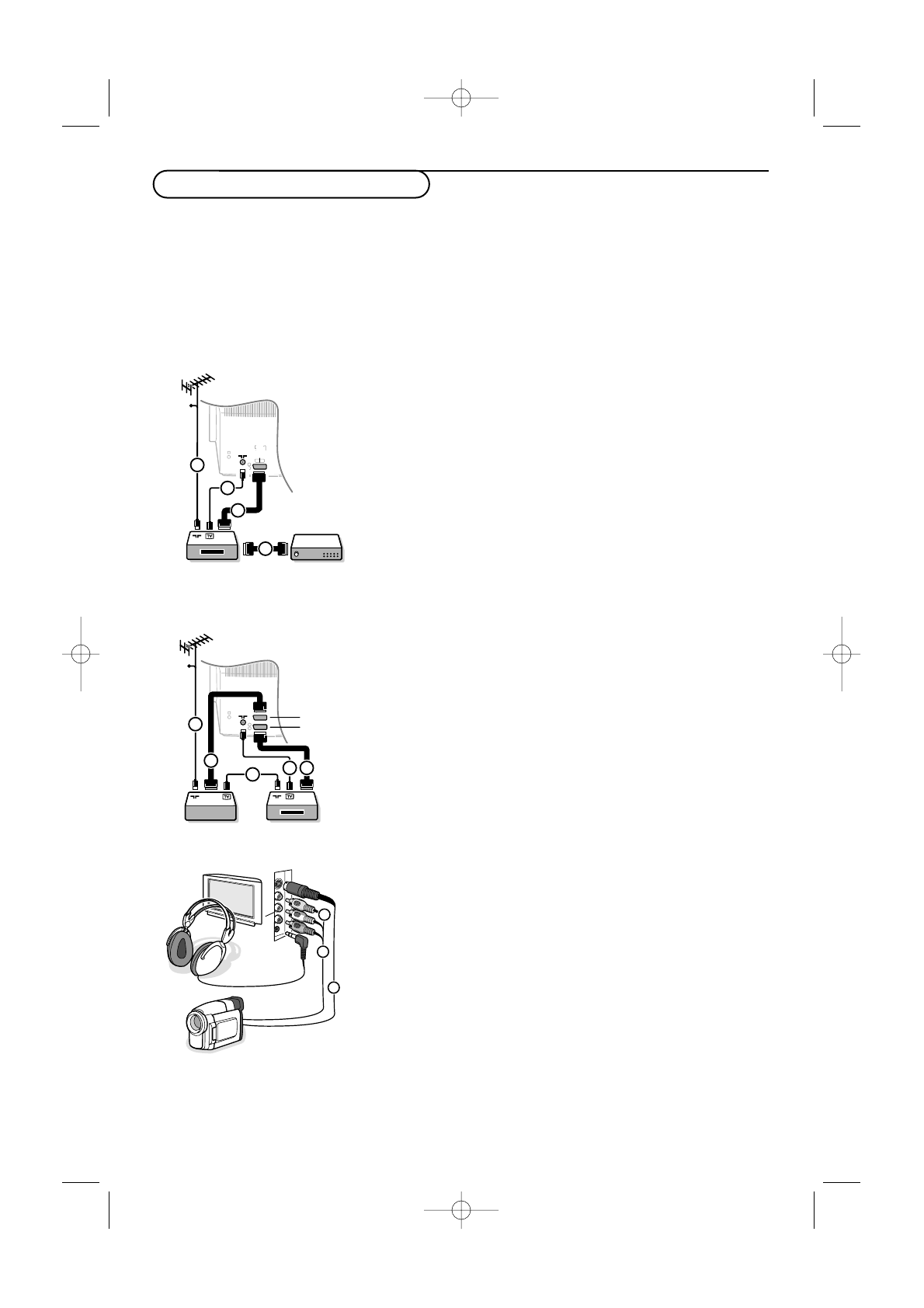

Существует широкий круг аудио- и видеоустройств, которые могут быть подключены к Вашему
телевизору. Приведенные ниже схемы иллюстрируют подключение таких устройств.

Примечание: Вход EXT. 1 может поддерживать системы передачи сигналов CVBS и RGB, вход EXT. 2 -
системы CVBS и Y/C. Рекомендуется подключать устройства с выходным сигналом в системе RGB к
выходам EXT. 1, т.к. RGB обеспечивает лучшее качество изображения.
Если Ваш видеомагнитофон поддерживает функцию Easylink, его следует подключать ко входу

EXT.2

для использования преимуществ Easylink.

Recorder (VCR-DVD+RW) Записывающее устройство (Видеомагнитофон,
записывающий DVD-плеер)

Подключите, как показано на рисунке, антенные кабели

1

,

2

и,

для получения наилучшего качества изображения, еврокабель

3

При отсутствии евроразъема, единственным возможным способом
подключения является антенный кабель. Поэтому Вам нужно будет
настроить тестовый сигнал вашего записывающего устройства  и
назначить для этого сигнала программу с номером 0, либо сохра-
нить тестовый сигнал как программу с номером в интервале от 90
до 99 ( см. Ручная установка, стр. 6).
См. руководство по Вашему записывающему устройству..

Декодер и видеомагнитофон

Подключите еврокабель

4

к своему декодеру и к специальному

евроразъему видеомагнитофона. См. также инструкцию по
эксплуатации видеомагнитофона. См. Декодер, стр. 8.
Вы можете также подключить декодер еврокабелем
непосредственно к входам

EXT. 1

или

2

.

Другое оборудование

(приемник спутникового сигнала, декодер, DVD-плейер, игровые

приставки и др.)

&

Подключите, как показано на рисунке, антенные кабели

1

,

2

и

3

(только в том случае, если дополнительное устрой-

ство имеет телевизионные антенные входы/выходы).
Подключите устройство с еврокабелем

4

или

5

к одному из

евроразъемов EXT.1 или 2 для получения изображения более
высокого качества.

é

Выполните поиск тестового сигнала внешнего устройства так
же, как Вы это делали в случае с видеомагнитофоном.

“

Выберите нужное устройство в меню Конфиг., Источник
(сигнала), стр. 8.

Подключение к боковым разъемам

&

Подключите видеокамеру, как показано на рисунке.

“

Произведите подключения к входам

VIDEO

(Видео)

2

и

AUDIO L

(Аудио - левый)

3

для монофонического устрой-

ства. Для стереофонического устройства подсоединитесь также
к входу

AUDIO R

(Аудио - правый)

3

.

Качество стандарта S-VHS при использовании видеокамеры S-
VHS можно получить при подключении к видеовходу S-video

1

и аудиовходам

3

с помощью кабелей S-VHS.

Не подсоединяйте кабели

1

и

2

одновременно! Это может

привести к искажению изображения.

Наушники

&

Вставьте штекер в предназначенный для наушников разъем

L

,

как показано на рисунке.

é

Нажмите кнопку

¬

на пульте дистанционного управления  для

выключения встроенных динамиков телевизора.

Полное сопротивление наушников должно составлять от 8 до
4000 Ом. Размер гнезда для подключения наушников - 3,5 мм.

В меню Звук выберите

Громкость наушников

для регулировки

громкости звука в наушниках.

CABLE

1

4

2

EXT.

2

3

CABLE

1

2

1

EXT.

2

4

5

3

1

3

2

Подключение внешних устройств
