Установка искателя

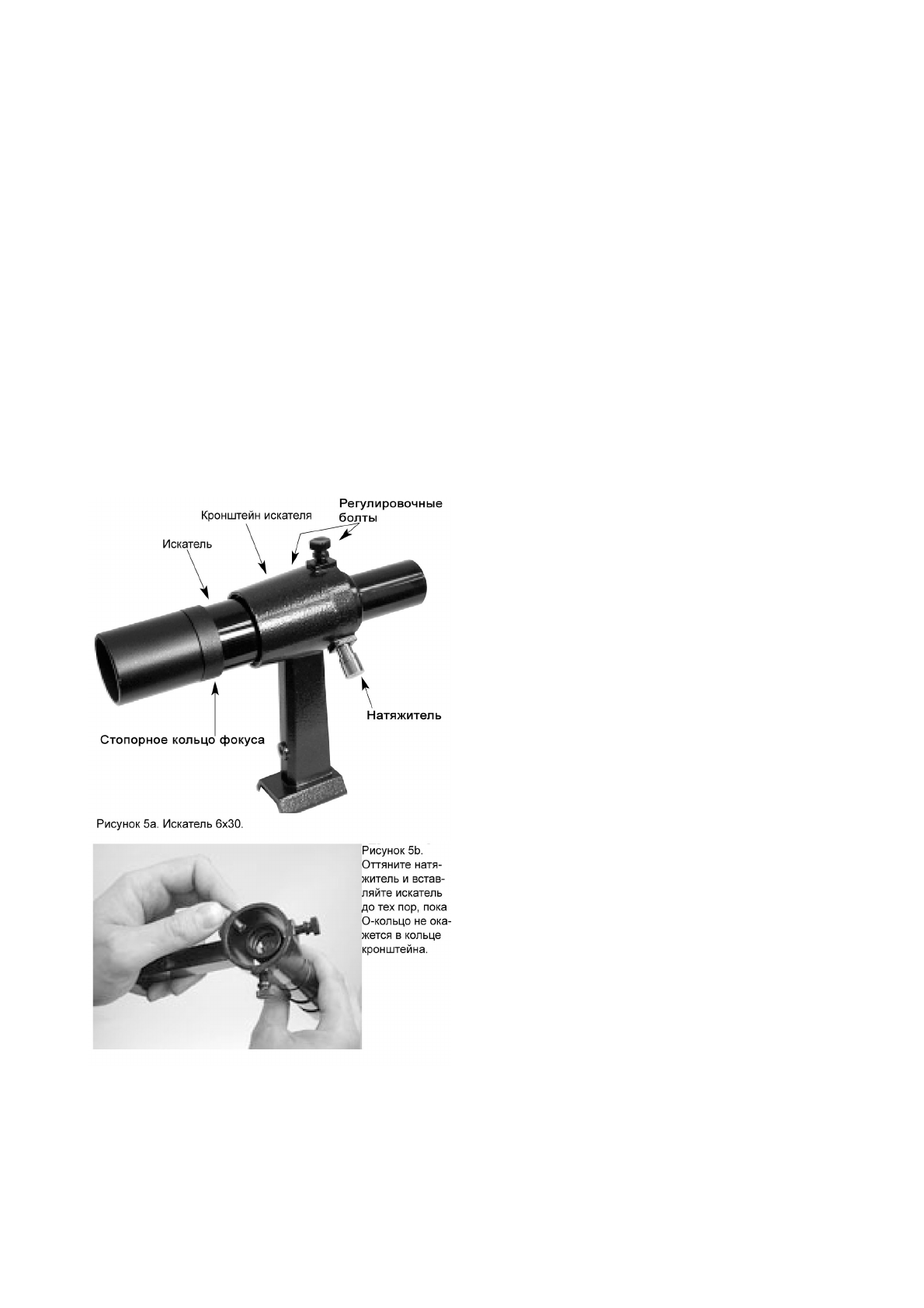

Для установки искателя (рис.5а) в кронштейн
ослабьте два черных нейлоновых болта до тех
пор, пока кончики болтов не окажутся заподлицо
внутри с кронштейном. Установите О-кольцо на
желобке посередине искателя. Оттягивая хро-
мированный натяжитель, вставьте искатель со
стороны окуляра в кронштейн (рис.5b). Вставляй-
те его до тех пор, пока О-кольцо не установится
точно внутри фронтального отверстия кронштей-
на. После этого отпустите натяжитель и затяните
нейлоновые болты на пару оборотов. Зафикси-
руйте кронштейн, затянув колесико на "ласточки-
ном хвосте".
Установка
окуляра
Ослабьте болт на фокусировщике и снимите ма-
ленькую противопылевую крышку. Вставьте 25-
мм окуляр в фокусировщик и закрепите его бол-
тами.
Теперь Ваш телескоп полностью собран и дол-
жен выглядеть так, как показано на рис.1.
4. Балансировка телескопа
Для того чтобы движение телескопа было ров-
ным, он должен быть правильно сбалансирован.
Сначала мы сбалансируем телескоп относитель-
но оси прямого восхождения, затем относитель-
но оси склонения.
1.
Держа одну руку на оптической трубе,
ослабьте ручку фиксации оси прямого
восхождения. Убедитесь, что ручка фик-
сации по оси склонения затянута.
2.
Телескоп теперь может свободно вра-
щаться вокруг оси прямого восхождения.
Поверните его так, чтобы стержень про-
тивовеса был направлен параллельно
земле (т.е. горизонтально).
3.
Теперь ослабьте фиксаторы противове-
сов и перемещайте противовесы по
стержню до тех пор, пока они не уравно-
весят телескоп (рис.6a). В этой точке
стержень остается в горизонтальном по-
ложении, даже если Вы совсем отпустите
телескоп (рис.6b).
4.
Затяните фиксатор противовеса. Теперь
телескоп сбалансирован на оси прямого
восхождения.
5.
Для балансировки по оси склонения сна-
чала затяните ручку фиксации прямого
восхождения, противовес остается в го-
ризонтальном положении.
6.
Держа одну руку на оптической трубе,
ослабьте ручку фиксации оси склонения
(
рис.6с).
Теперь телескоп может свобод-
но вращаться по оси склонения.
7.
Установите трубу горизонтально. Отпу-
стите обе руки. Если оптическая труба не
двигается, значит, телескоп уже сбалан-
сирован по оси склонения. В противном
случае, установите трубу таким образом,
чтобы она не двигалась при отпускании
обеих рук. Ослабьте немного хомуты,
чтобы труба могла двигаться вперед и
назад. Легкими проворачивающими дви-
жениями устанавливайте трубу по оси
склонения. Телескоп будет сбалансиро-
ван по оси склонения, когда не будет дви-
гаться при отпускании обеих рук (рис.6d).
Телескоп сбалансирован по обеим осям. Теперь,
когда Вы ослабляете ручки фиксации на одной
или обеих осях, и вручную направляете теле-
скоп, он должен двигаться свободно и не качать-
ся.
5. Использование телескопа
Фокусировка телескопа
Направьте телескоп с установленным 25-мм оку-
ляром и ослабленными ручками фиксации скло-
нения и прямого восхождения на объект, удален-
ный как минимум на 400 м. Медленно вращайте
ручку фокусировки, пока объект не будет виден
отчетливо. Прокрутите ручку чуть далее, когда
объект начинает расплываться, и верните назад,
чтобы убедиться, что нужный фокус пойман.
Примечание: Изображение в телескопе
перевернуто с ног на голову (на 180º). Это
нормально для телескопов-рефлекторов.
Вид в искатель будет также перевернут
на 180º (рис.7а).
