5.
Вкрутите болты регулировки широты по
обеим сторонам монтировки, как показа-
но на рис.1. Болты работают в паре, регу-
лируя угол высоты экваториальной
монтировки. Пока не вкручивайте их до
упора.
6.
Вкрутите до упора стержень противовеса
в основание оси склонения экваториаль-
ной монтировки.
7.
Снимите концевой предохранитель со
стержня противовеса и наденьте оба пре-
дохранителя на стержень. Фиксирующие
винты противовесов должны быть доста-
точно ослаблены. Установите противове-
сы примерно посередине стержня и затя-
ните фиксирующие ручки. Вкрутите кон-
цевой предохранитель обратно. Он не
даст противовесам соскользнуть со
стержня, если раскрутятся фиксирующие
ручки.
8.
Установите ручки контроля перемещения
на стержни червячных механизмов скло-
нения и прямого восхождения. На стерж-
нях имеется специальная выемка для
правильной установки ручек. Ручки мож-
но установить с любой стороны стержней
червячных механизмов.
9.
Снимите кольца крепления трубы вместе
с монтажным основанием с оптической
трубы. Для этого сначала ослабьте и рас-
кройте их хомуты.
10.
Ослабьте черную ручку фиксации
монтажного блока и металлический винт-
предохранитель наверху экваториальной
монтировки. Уложите монтажное основа-
ние вместе с кольцами в разъем "ласточ-
кин хвост" и отцентруйте его относитель-
но разъема. Затяните до упора ручку
фиксации монтажного блока. Затем затя-
ните винт-предохранитель. Винт-
предохранитель не даст упасть монтаж-
ному основанию вместе с оптической тру-
бой, если раскрутится ручка фиксации
монтажного блока.
11.
Раскрыв кольца крепления трубы, уложи-
те в них оптическую трубу примерно по-
середине колец. Проверните трубу так,
чтобы фокусировщик оказался на удоб-
ной для наблюдения высоте. Закройте
кольца и затяните хомуты.
12.
Установите заднюю крышку оси прямого
восхождения на экваториальную монти-
ровку. "Зубчик" на задней части оси пря-
мого восхождения монтировки должен по-
пасть в желобок на крышке. Крышка за-
щищает опциональный полярно-осевой
искатель.
Установка защитной панели
Защитная панель снижает количество света, ко-
торое попадает в телескоп из-под корпуса пер-
вичного зеркала. Таким образом, повышается
контрастность изображения. Его можно снять,
главным образом для того, чтобы быстрее охла-
дить первичное зеркало. Для установки защит-
ной панели (если она уже не установлена) про-
сто совместите маленькие отверстия на панели с
двумя из четырех отверстий на корпусе первич-
ного зеркала. Затем прикрутите панель винтами

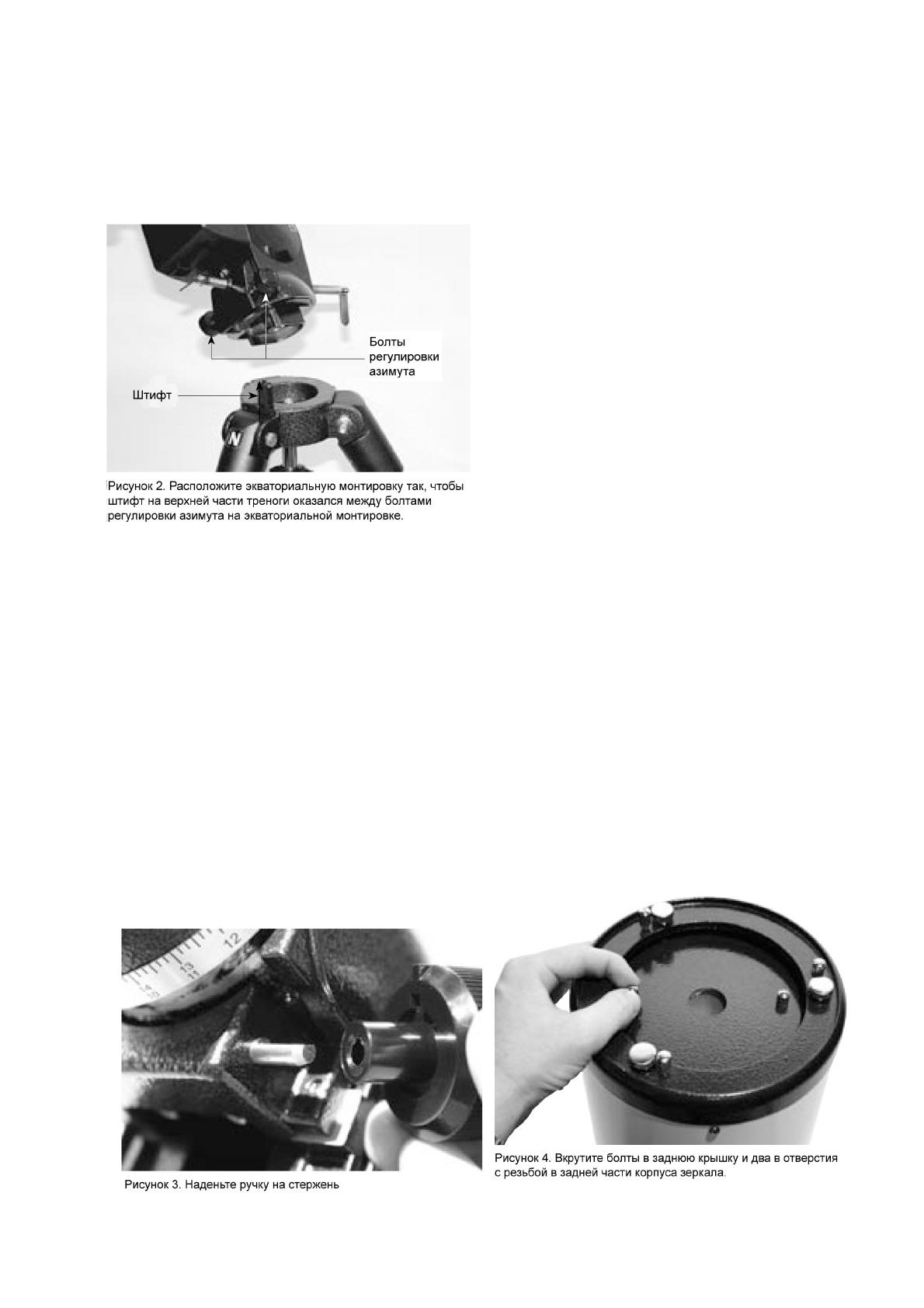

(рис.4). Большое отверстие в центре панели сде-
лано для того, чтобы ее было проще снимать.
