1.

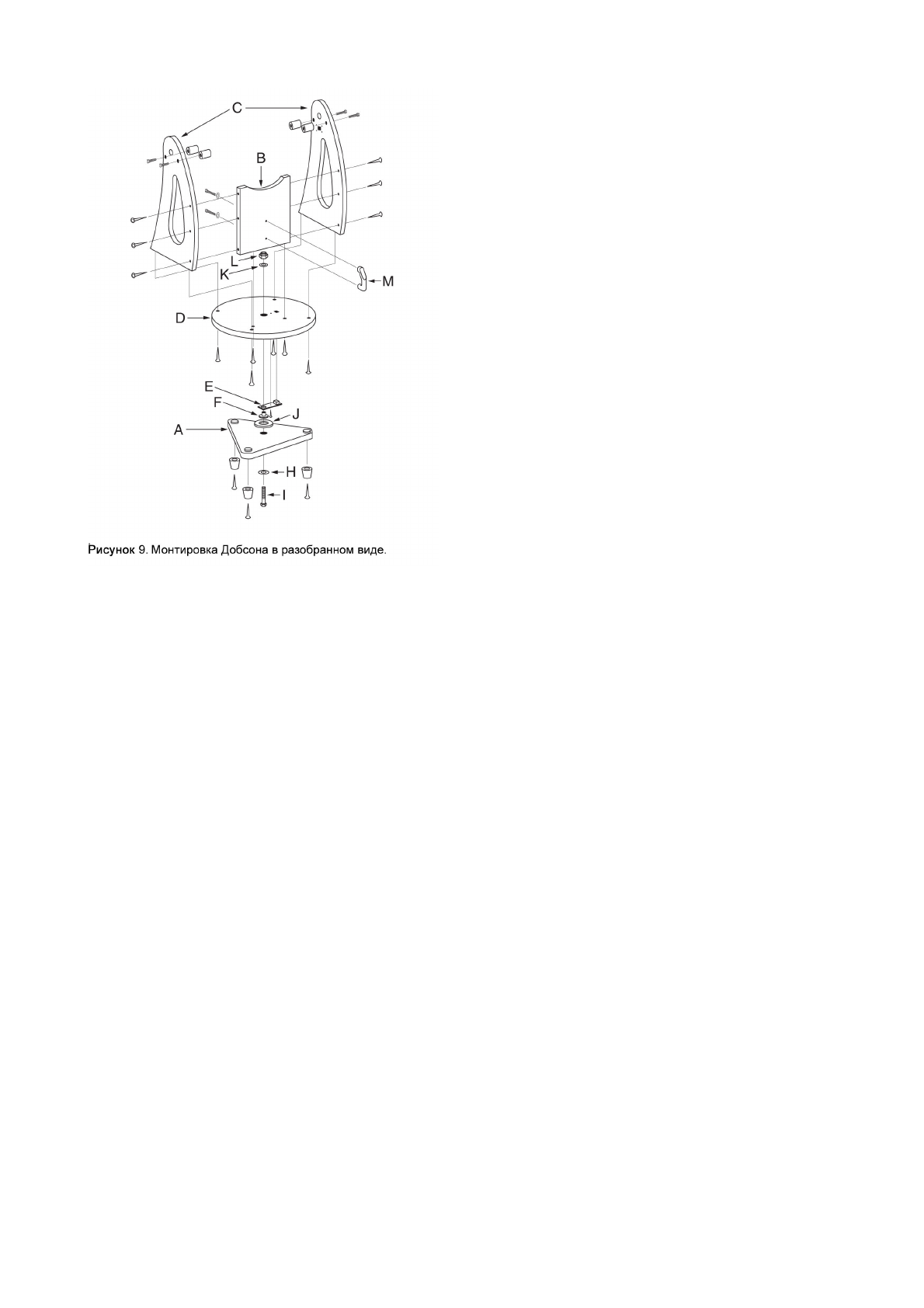

С помощью крестовой отвертки вкрутите
пластиковые ножки в нижнее основание (А),
используя саморезы из комплекта. Вставьте
саморезы в ножки и вкрутите их в имеющие-
ся отверстия.
2.
Наживите шестью шурупами для монтажа
основания переднюю скобу (В) и две бо-
ковые панели (С). 4 мм шестигранником за-
тяните эти шурупы. Лейблы SkyQuest
IntelliScope на боковых панелях должны на-
ходиться снаружи. Передняя скоба должна
быть повернута таким образом, чтобы втул-
ка с резьбой была повернута к внутренней
части основания. Не затягивайте пока шуру-
пы полностью.
3.
Соедините две боковые панели (С) с перед-
ней скобой, присоединенной к верхнему
основанию (D), оставшимися шестью шуру-
пами для монтажа основания. Сторона
основания с установочным отверстием ря-
дом с квадратным вырезом должна быть
направлена вниз. Затяните все шесть шуру-
пов.
4. Затяните шурупы, вкрученные ранее.
5.
Присоедините плату азимутального коди-
ровщика к нижней части основания (D)
(рис.10). Вставьте модульный разъем платы
в квадратное отверстие основания и распо-
ложите плату так, чтобы маленькое отвер-
стие в ней поравнялось с предварительно
просверленным отверстием, а большое от-
верстие с центральным отверстием в осно-
вании. Вкрутите монтажный винт платы ко-
дировщика в маленькое отверстие и затяни-
те его.
6.
Накиньте одну шайбу (Н) на болт для оси
азимута (I). Затем проденьте болт в отвер-
стие в нижнем основании (А). Затем на-
деньте на болт диск кодировщика плоской
стороной вниз.
7.
Бронзовую втулку (F) накиньте на болт для
оси азимута (I), широкой стороной к диску
кодировщика (J). Вставьте втулку в отвер-
стие в диске кодировщика. Чтобы втулка
установилась правильно, возможно, Вам
придется прокрутить диск вокруг азимуталь-
ного болта.
8.
Осторожно соедините верхнее (D) и нижнее
основания (A) так, чтобы бронзовая втулка
попала в центральное отверстие верхнего
основания. Накиньте вторую шайбу (К) на
болт оси азимута и накрутите на него гайку-
стопор (L), пока только пальцами.
9.
Чтобы затянуть болт оси азимута (I) и гайку-
стопор (L), слегка наклоните основание
Добсона так, чтобы его нижнее основание
оторвалось от пола. Теперь, удерживая од-
ним ключом (или пассатижами) болт оси
азимута, закручивайте вторым ключом
гайку-стопор (рис.12). Затягивайте гайку-
стопор до тех пор, пока верхняя шайба не
зафиксируется, потом дотяните ее еще на
четверть оборота. Так установится правиль-
ное расстояние между диском и платой ази-
мутального кодировщика.
10.
Прикрутите ручку (М) к передней скобе (В)
шестигранниками. Накиньте по одной шай-
бе на каждый шестигранник, прижмите руч-
ку к скобе (логотип должен быть наверху) и
закрутите их ключом до упора.
11.
Поравняйте один из высотных опорных ци-
линдров с одним из четырех отверстий в
боковой панели. Проденьте шуруп через бо-
ковую панель и цилиндр, затем вкрутите его
с помощью ключа-шестигранника во
вмонтированную гайку на цилиндре
(рис.12). Скошенная кромка цилиндра долж-
на быть с противоположной от боковой па-
нели стороны.
12.
Присоедините плату коннектора кодиров-
щиков к боковой панели. Расположите пла-
ту так, чтобы модульный разъем попал в
квадратное отверстие, и прикрутите ее до
упора к боковой панели шурупами для
монтажа платы кодировщика.
