3
Коллимационные винты
3
Нейлоновые шайбы
3
Пружины
2. Сборка
Вы распаковали все коробки, нашли все
комплектные детали и теперь приступаете к
сборке.
Сборка оптической трубы

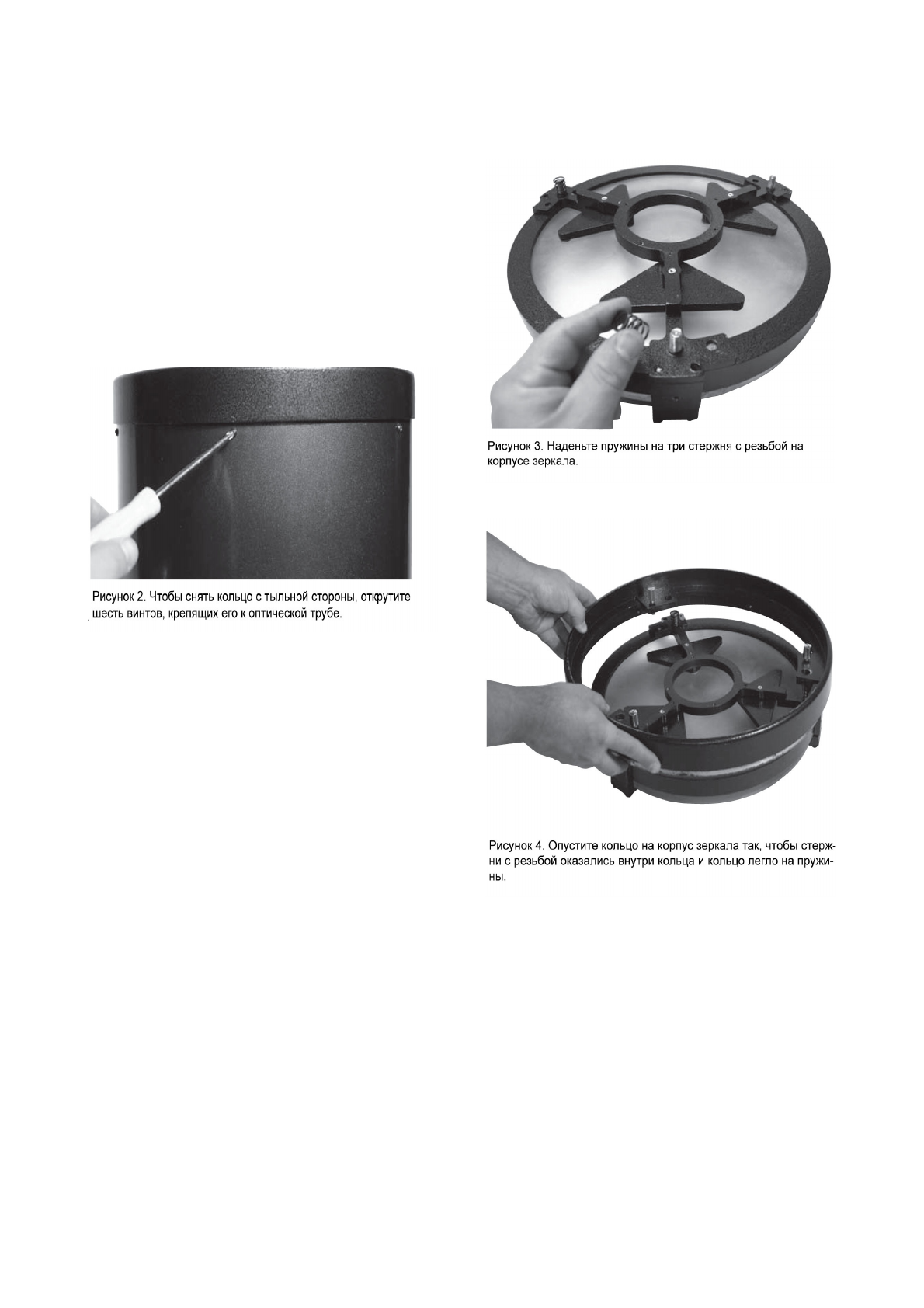

Во избежание повреждения первичного зеркала
при пересылке, оно поставляется отдельно от
оптической трубы. Для его установки Вам необ-
ходимо снять кольцо с задней части оптической
трубы. Открутите шесть винтов, крепящих его к
оптической трубе (рис.2) и снимите кольцо.
Внимание: сняв кольцо, будьте осторожны,
чтобы не порезаться об острые края оптиче-
ской трубы. Также будьте осторожны при
установке корпуса с первичным зеркалом,
не прищемите пальцы.
Теперь присоединяем кольцо к корпусу зерка-
ла. Положите корпус зеркалом вниз на чистую,
ровную поверхность. Наденьте пружины на три
стержня с резьбой (рис.3). Опустите кольцо на
корпус зеркала так, чтобы стержни с резьбой
оказались внутри кольца, а кольцо легло на
пружины (рис.4). Наденьте на каждый коллима-
ционный винт по шайбе и накрутите их на
стержни с резьбой (рис.5). Винты должны быть
закручены минимум на три оборота. Корпус
зеркала готов к установке в оптическую трубу.
Установка корпуса зеркала на телескоп-ре-
фрактор SkyQuest XT12, на первый взгляд, мо-
жет показаться немного сложной. Это из-за его
большого диаметра и тонкого алюминия опти-
ческой трубы, который может погнуться после
снятия кольца.
Для установки корпуса первичного зеркала по-
ставьте телескоп вертикально, необработан-
ным краем вверх. Поравняйте отверстия в кор-
пусе первичного зеркала и оптической трубы.
Теперь опустите корпус зеркала на оптическую
трубу так, чтобы одна сторона кольца полно-
стью встала на место (рис.6). Осмотрите опти-
ческую трубу по периметру. Вы увидите выпук-
лость, которая не дает корпусу первичного
зеркала полностью встать на место (рис.7). Об-
хватите оптическую трубу, нажав грудью на
выпуклость и прижав левой рукой трубу к себе,
скругляя трубу.
