Orion Observer 60 Altaz Refractor - Инструкция по эксплуатации - Страница 8

Первая   сборка   телескопа   займет   около   30   минут.
Всё,  что  Вам  нужно,

–

это крестовая  и плоская  от-

вертки.   Затяните   все   винты   для   исключения   коле-
баний, но не перетяните их. См. рис.1.

В процессе сборки (как, впрочем, и в любых других
случаях)   НЕ   КАСАЙТЕСЬ   пальцами   линз   телеско-
па, искателя  или окуляра. Оптические  поверхности
имеют чувствительное покрытие, которое легко по-
вредить   при   касании.   НЕ   ВЫНИМАЙТЕ   линзы   из
корпусов, это аннулирует гарантийное соглашение.

Сбору   телескопа   лучше   начать   с   треноги   и   монти-
ровки:

1.

Положите штатив (5). Присоедините ножки (6) к
основанию   штатива,   пропуская   винт   (21)   через
верхнюю   часть   ножки   и   отверстие   в   основании
штатива. Шайбы должны быть с внешней сторо-
ны ножек. Затяните барашки рукой.

2.

Установите   и   затяните   фиксаторы   ножек   на
нижних   манжетах   треноги   (6).   Держите   ножки
полностью   сложенными;   Вы   сможете   раз-
двинуть их до более подходящей длины позже,
после полной сборки треноги.

3.

Установите   штатив   с   треногой   вертикально   и
раздвиньте   ножки   на   максимальную   длину,   до
полного   натяжения   скоб   (22).   Соедините   лоток
для аксессуаров (7) с кронштейнами (22) винта-
ми, установленными на лотке. Проденьте винты
через отверстия на кронштейнах и вкрутите их в
отверстия лотка.

4.

Надежно   прикрепите   ножки   к   штативу,   затянув
винты   (21)   в   верхней   части   ножек   с   помощью
крестовой отвертки.

5.

Присоедините   высотный   микрометрический
стержень   с   колесиком   (13)   к   оптической   трубе,
предварительно сняв винт с крепления стержня
(12). Вставьте винт в отверстие на конце стерж-
ня и закрутите его на креплении. Убедитесь, что
винт хорошо затянут.

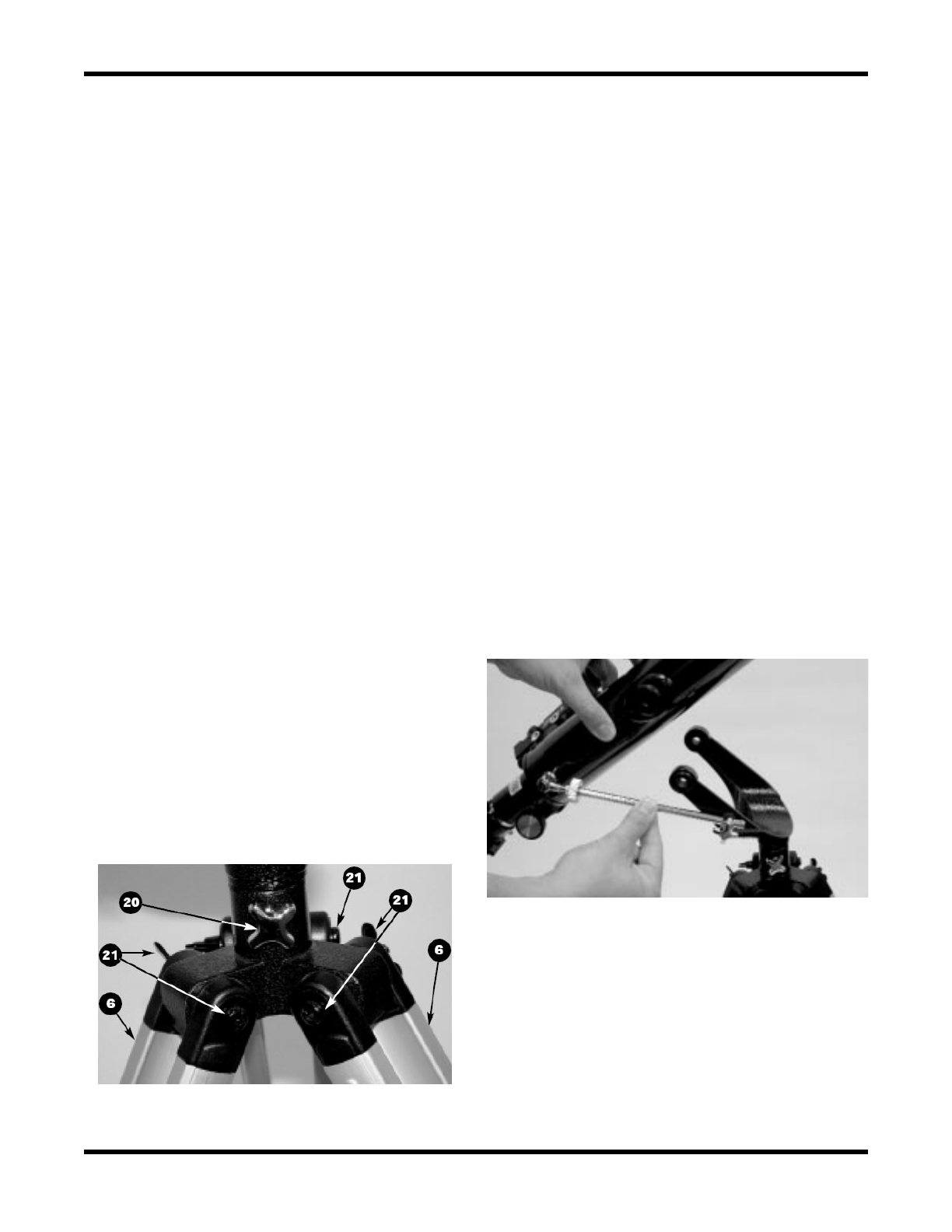

Рисунок 3b.

Крепление ножек треноги

.

Тренога полностью собрана и хомут монтировки го-
тов к установке трубы.

6.

Для   установки   оптической   трубы   (1)   в   хомут
монтировки (5) вставьте высотный микрометри-
ческий  винт в патрон, расположенный  с той  же
стороны хомута, где и высотный фиксатор (19).
После   установки   стержня   в   патрон   установите
оптическую   трубу   в   хомут   так,   чтобы   совме-
стить   отверстия   на   хомуте   с   пазами   наплывов
на трубе (10). Для закрепления оптической тру-
бы на штативе проденьте винты хомута (18) че-
рез   отверстия   на   хомуте   и   вкрутите   их   в   пазы
наплывов   трубы.   Затяните   высотные   фиксато-
ры (19).

7.

Установите   искатель   EZ   Finder   II   (4)   в   крон-
штейн   (11).   Ослабьте   два   фиксирующих   винта
на   искателе   (рис.6)   и   задвиньте   искатель   в
кронштейн.   Затяните   фиксирующие   винты.   Для
юстировки   искателя   см.   раздел   "Начало   рабо-
ты".

8.

Вставьте  хромированную трубу диагонали (2) в
трубку   гнезда   окуляра   (14).   Затяните   фиксато-
ры диагонали (16).

9.

Вставьте   25-мм   окуляр   Kellner   в   диагональное
зеркало   и   затяните   фиксатор   окуляра   (17).   Со-
бранные   диагональное   зеркало   с   окуляром
должны выглядеть как на рис.2b.

Телескоп полностью собран.

Рисунок 4.

Установка оптической трубы в хомут.

8
