Тренога и монтировка

Рисунок 3a.

Тренога и монтировка

.

Тренога и монтировка

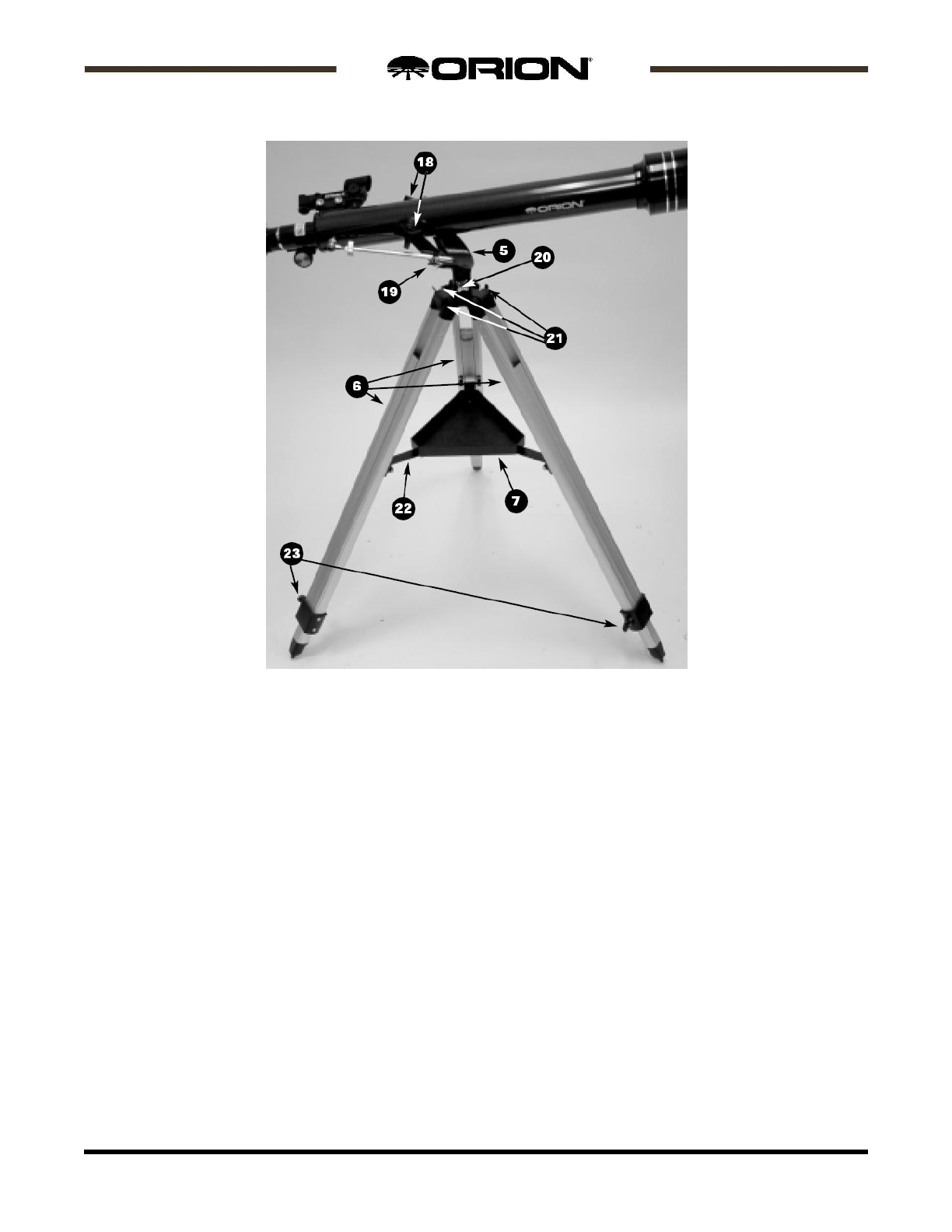

На рис.3a крупным планом показаны тренога и монтировка. Важные детали вынесены для ясности.

19. Высотный фиксатор:

Препятствует   перемещению   оптической   трубы
по   высоте.   Держите   его   постоянно   затянутым,
если   только   не   требуется   перевести   телескоп
на   точку,   значительно   удаленную   от   предыду-
щей. Для малых  перемещений  используйте ми-
крометрический стержень.

20. Азимутальный фиксатор:

Препятствует перемещению трубы в азимуталь-
ном   направлении.   Если   корректировка   положе-
ния   по   азимуту   не   требуется,   он   должен   быть
затянут.

21. Винты крепления ножек треноги:

Посредством   этих   винтов   ножки   крепятся   к   хо-
муту монтировки.  Каждый винт снабжен гайкой-
барашком и двумя шайбами.

22. Кронштейны лотка для аксессуаров:

Предназначены для удержания лотка.

23. Фиксаторы ножек:

Предназначены   для   фиксации   положения   но-
жек.   Ослабляйте   их   перед   регулировкой   длины
и   затягивайте   после   нее.   Длина   ножки   должны
быть   отрегулирована   так,   чтобы   обеспечить
ровное положение телескопа.

Следующие   предметы   также   устанавливаются   на
телескоп, но не показаны на рисунках 1, 2 и 3.

10-мм окуляр Kellner:

Это второй, мощный окуляр,

дающий   усиление   70x.   Более   подробная  информа-
ция содержится в разделе "Использование телеско-
па".

Пылезащитная  крышка:

надевается на фронталь-

ный конец телескопа для защиты линзы от пыли.

4. Сборка

7
