6.

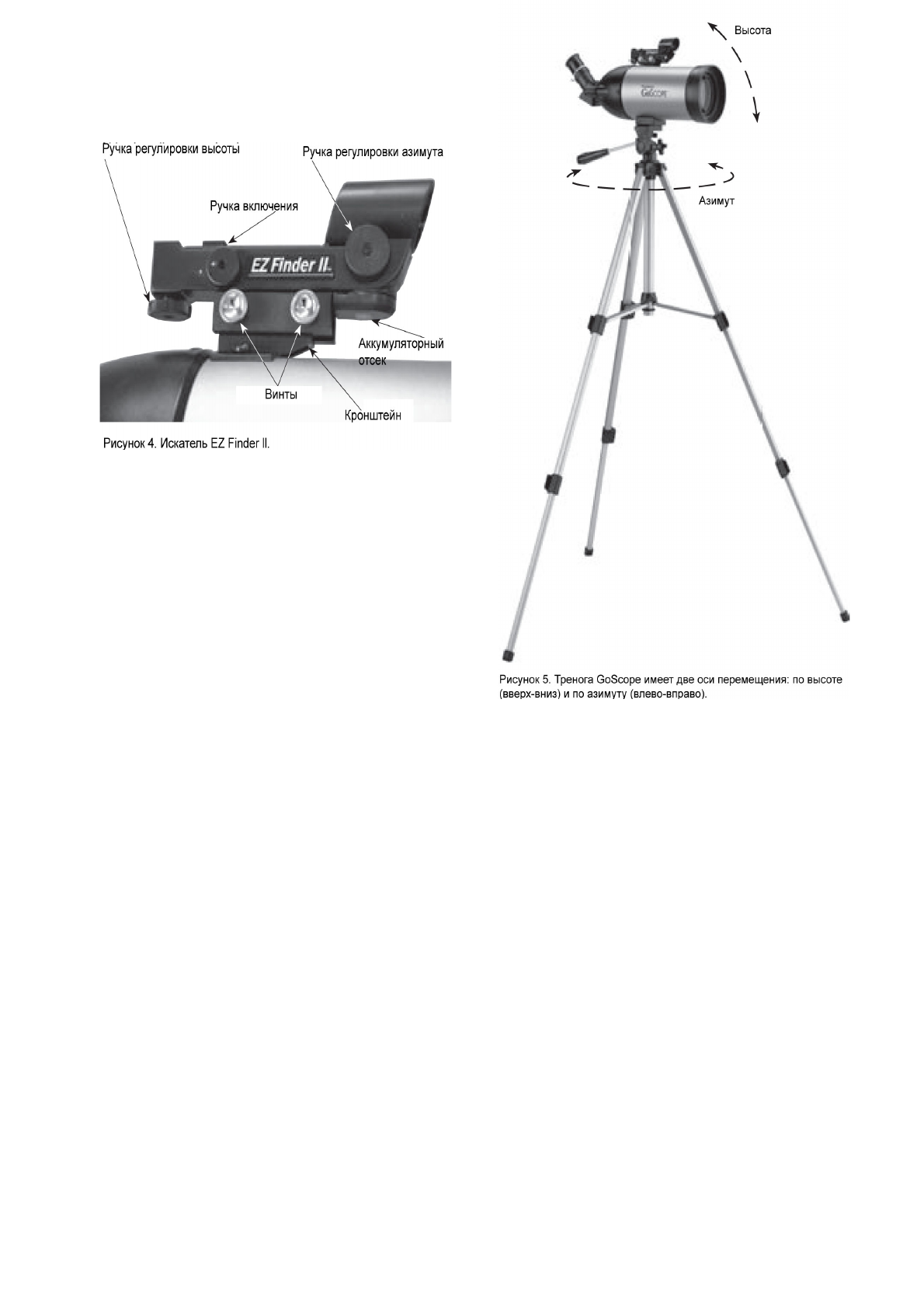

Установите искатель EZ Finder ll в крон-
штейн на оптической трубе. Ослабьте два
серебристых винта на искателе и вдвиньте
его по направляющим кронштейна. Иска-
тель должен быть установлен относительно
оптической трубы так, как показано на
рис.4. Закрутите серебристые винты, зафик-
сировав искатель на кронштейне.
7.
Теперь установите искатель вместе с бы-
стросъемным "башмаком" на треногу. На-
жмите рычаг, чтобы "башмак" встал на
верхнюю часть треноги.
Теперь Ваш телескоп полностью собран и дол-
жен выглядеть так, как показано на рис.1.
Использование треноги
Тренога позволяет перемещать телескоп как
влево-вправо (по азимуту), так и вверх-вниз (по
высоте) (рис.5). Для перемещения телескопа по
оси азимута сначала ослабьте ручку фиксации
азимута (рис.1). Необязательно раскручивать
ее до конца, так как небольшое сопротивление
при перемещении облегчает наведение теле-
скопа. Для перемещения телескопа по оси вы-
соты сначала поверните ручку телескопа
(рис.1) против часовой стрелки. И в этом случае
также не раскручивайте ручку до конца, чтобы
движение телескопа не было слишком свобод-
ным.
Когда Вы наведете телескоп на желаемый
объект, затяните до упора ручку фиксации ази-
мута и поверните ручку телескопа по часовой
стрелке. Тренога зафиксирована.
Увеличить высоту треноги Вы можете с помо-
щью стержня регулировки высоты. Сначала
ослабьте фиксатор этого стержня, затем подни-
мите телескоп на желаемую высоту (рис.6). По-
сле этого затяните фиксатор стержня до упора.
Тренога имеет также третью ось перемещения.
Вы можете повернуть телескоп на 90° в левую
сторону вокруг оси параллельной телескопу.
Перемещение по этой оси используется очень
редко или вообще не используется. Если Вы хо-
тите повернуть телескоп подобным образом, то
сначала ослабьте ручку регулировки перемеще-
ния по третьей оси (рис.7).
Фокусировка телескопа
С 20-мм окуляром, вставленным в диагональ-
ное зеркало, поверните телескоп так, чтобы он
был направлен на объект, удаленный как мини-
мум на 400м. Медленно вращайте ручку фоку-
сировки, пока объект не будет виден отчетливо.
Прокрутите ручку чуть далее, когда объект на-
чинает расплываться, и верните назад, чтобы
убедиться, что нужный фокус пойман.
Носите ли Вы очки?
Если Вы носите
очки
, Вы можете проводить на-
блюдения и в очках. Для этого окуляр должен
иметь достаточную "зрительную поверхность",
чтобы можно было смотреть в очках. Вы може-
те попытаться взглянуть в окуляр сначала в оч-
ках, потом
без
них, и определить, насколько
очки ограничивают поле зрения.
