7

Наведение телескопа

Азимутальная монтировка телескопа позволяет легко наводить телескоп в любом направлении. Движение вверх-

вниз (по высоте) производится ручкой наведения с фиксатором (рис. 2-10). Движение влево - вправо (по азимуту)

контролируется азимутальным фиксатором (рис.2-9). Для наведения на объект вначале следует ослабить оба

фиксатора (азимутальный и на ручке наведения), повернув их против часовой стрелки. После этого поворотом трубы

наведите телескоп на интересующий объект и зажмите оба фиксатора, повернув их по часовой стрелке.

Установка трубы телескопа на монтировку

Оптическая труба телескопа крепится к монтировке посредством пластины, закрепленной на телескопе, и разъема-

крепления типа «ласточкин хвост» на верхней части монтировки (рис. 2-11). В телескопе 114AZ пластина смонтирована

в крепежных кольцах трубы телескопа. В телескопах 70AZ и 90 AZ пластина закреплена на самой трубе телескопа.

Перед креплением трубы к монтировке полностью зажмите фиксаторы монтировки (азимутальный и на ручке

наведения). Снимите бумажную упаковку с оптической трубы. Установите разъем-крепление на монтировке в

горизонтальное положение, см. рис 2-10, для исключения поворота монтировки под весом оптической трубы при её

закреплении. Снимите заглушку с объектива. Присоединение трубы проводится следующим образом:
1.  Ослабьте главный крепежный винт и предохранительный винт на монтировке (сбоку от крепления) с тем, чтобы

они не входили в паз разъема-крепления - см. рис. 2-11.

2.  Вставьте пластину, закрепленную на трубе или кольцах трубы телескопа, в открытую часть паза разъема, и

продвиньте её на всю длину крепления (рис.2- 12). Зажмите главный крепежный винт на монтировке. Зажмите

предохранительный винт монтировки с тем, чтобы он касался крепежной пластины.

Внимание: никогда не ослабляйте винты крепления телескопа и монтировки (кроме фиксаторов ручек наведения).

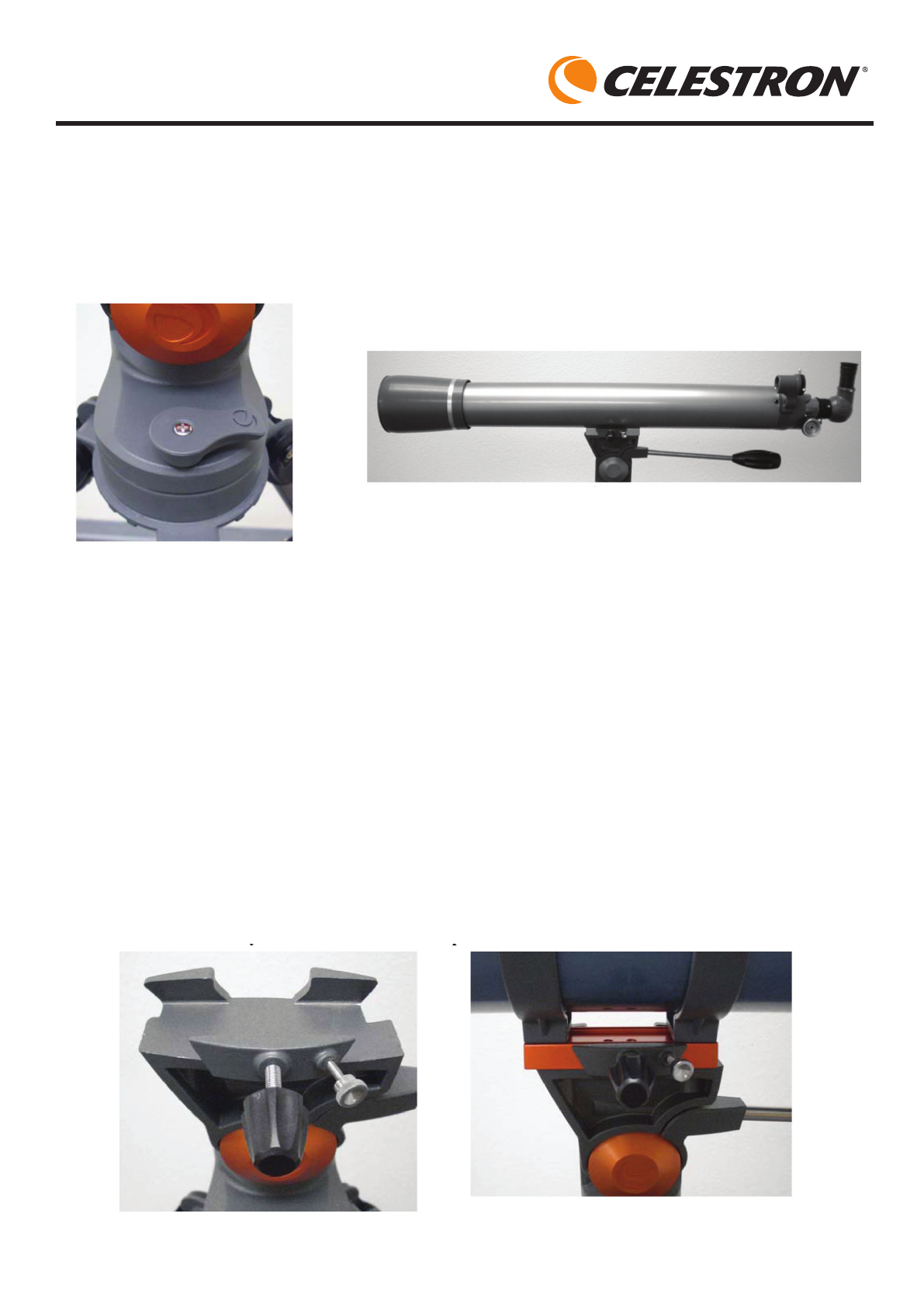

Рис. 2-9

Рис. 2-11

Рис. 2-12

Рис. 2-10
